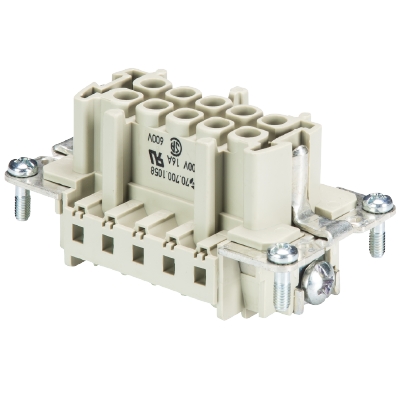

Buchseneinsatz BAS BUC 10 50

Artikelnr. 70.700.1058.0

Buchseneinsatz revos basic, 10-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit verzinnten Kontakten

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	70.700.1058.0
Artikelbezeichnung	Buchseneinsatz BAS BUC 10 50
EAN	4015573223646
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	182 mm
Breite verpackt	132 mm
Höhe verpackt	38 mm
Bruttogewicht verpackt	456 g
Nettogewicht Einzelteil	39,7 g
Volumen verpackt	913 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Crimp
Polzahl	10
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	10
Mit Drahtschutz	nein
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	16 A
Nennstrom nach CSA	16 A
Aderquerschnitt flexibler Draht Min.	0.5 mm²
Aderquerschnitt flexibler Draht Max.	4 mm²
Aderquerschnitt flexibler AWG-Draht	20-12 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	siehe Kontakte
Oberfläche	siehe Kontakte
Übergangswiderstand	≤ 1,5 mOhm
Abisolierlänge	7 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	H2/1,2-1,6 Nm

Technische Daten DIN EN 61984

Nennspannung	500 V
Nennspannung zu PE	500 V
Nennstrom	16 A
Bemessungsstoßspannung	6 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung UR	-	524.52 KB	PDF
Zulassung VDE	-	1.66 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Kundenzeichnung	-	97.82 KB	PDF
Kundenzeichnung DXF	-	3.54 MB	DXF
Kundenzeichnung TIFF	-	95.40 KB	TIF
Maßbild	-	25.00 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	586.08 KB	PDF
CAD IGES-Daten	-	13.21 MB	IGS
CAD JT-Daten	-	3.24 MB	JT
CAD-STEP-Daten	-	5.29 MB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	196.86 KB	PDF
RoHS Zertifikat	-	197.18 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
02.123.7001.0	Buchsenkontakt 0,5 QMM AU	Stück
02.123.7002.0	Buchsenkontakt 0,5 QMM Ag	Stück
02.123.7021.0	Buchsenkontakt 0,5 QMM	Stück
02.123.7101.0	Buchsenkontakt 0,75-1 QMM AU	Stück
02.123.7102.0	Buchsenkontakt 0,75-1 QMM AG	Stück
02.123.7121.0	Buchsenkontakt 0,75-1 QMM	Stück
02.123.7201.0	Buchsenkontakt 1,5 QMM AU	Stück
02.123.7202.0	Buchsencrimpkontakt 1,5 QMM AG	Stück
02.123.7221.0	Buchsenkontakt 1,5 QMM	Stück
02.123.7301.0	Buchsenkontakt 2,5 QMM AU	Stück
02.123.7302.0	Buchsencrimpkontakt 2,5 QMM AG	Stück
02.123.7321.0	Buchsenkontakt 2,5 QMM	Stück
02.123.7401.0	Buchsenkontakt 4 QMM AU	Stück
02.123.7402.0	Buchsencrimpkontakt 4 QMM AG	Stück
02.123.7421.0	Buchsenkontakt 4 QMM	Stück

Buchseneinsatz BAS BUC 10 50

Kaufmännische Daten

Verpackungsmaße

Zulassungen

Zeichnungen

CAD-Bilddaten

Marketing

Produktcompliance

Passende Komponenten

Passende Produkte

Datenblatt

Finden Sie hier weitere Informationen zu diesem Produkt in den Print-Medien von Wieland Electric

Artikelnr.	Artikel-/Typbezeichnung	Menge
70.950.1053.3	Klemmenadapter-Set BAS GAZSHLS10 4,0 50	Stück
70.710.1058.0	Steckereinsatz BAS STC 10 50	Stück
71.350.1035.0	Gehäuseoberteil BAS GOT GG 10 M20 A0	Stück
71.350.1035.1	Gehäuseoberteil BAS GOT GG 10 M20 A1	Stück
71.350.1035.2	Gehäuseoberteil BAS GOT GG 10 M20 A2	Stück
71.350.1035.3	Gehäuseoberteil BAS GOT GG 10 M20 A3	Stück
71.352.1035.0	Gehäuseoberteil BAS GOT GI 10 M20 A0	Stück
71.352.1035.1	Gehäuseoberteil BAS GOT GI 10 M20 A1	Stück
71.352.1035.2	Gehäuseoberteil BAS GOT GI 10 M20 A2	Stück
71.352.1035.3	Gehäuseoberteil BAS GOT GI 10 M20 A3	Stück
71.353.1035.0	Gehäuseoberteil BAS GOT GG 10 M25 A0	Stück
71.353.1035.1	Gehäuseoberteil BAS GOT GG 10 M25 A1	Stück
71.353.1035.3	Gehäuseoberteil BAS GOT GG 10 M25 A3	Stück
71.354.1035.0	Gehäuseoberteil BAS GOT GI 10 M25 A1	Stück
71.354.1035.1	Gehäuseoberteil BAS GOT GI 10 M25 A2	Stück
71.354.1035.3	Gehäuseoberteil BAS GOT GI 10 M25 A5	Stück
71.372.1035.0	Gehäuseoberteil BAS GOT GL 10 M20 A0	Stück
71.372.1035.1	Gehäuseoberteil BAS GOT GL 10 M20 A1	Stück
71.372.1035.3	Gehäuseoberteil BAS GOT GL 10 M20 A3	Stück
71.450.1037.1	Gehäuseoberteil BAS GOM GG10 M20 B1	Stück
71.452.1037.1	Gehäuseoberteil BAS GOM GI10 M20 B1	Stück
76.350.1035.0	Gehäuseoberteil BAS GOT GG 10HM25 50 A0	Stück
76.350.1035.1	Gehäuseoberteil BAS GOT GG 10HM25 50 A1	Stück
76.351.1035.0	Gehäuseoberteil BAS GOT GH 10H M20 A0	Stück
76.351.1035.1	Gehäuseoberteil BAS GOT GH 10H M20 A1	Stück
76.351.1035.3	Gehäuseoberteil BAS GOT GH 10H M20 A3	Stück
76.352.1035.0	Gehäuseoberteil BAS GOT GI 10HM25 50 A0	Stück
76.352.1035.1	Gehäuseoberteil BAS GOT GI 10HM25 50 A1	Stück
76.353.1035.0	Gehäuseoberteil BAS GOT GG 10HM32 50 A0	Stück
76.353.1035.1	Gehäuseoberteil BAS GOT GG 10HM32 50 A1	Stück
76.353.1035.2	Gehäuseoberteil BAS GOT GG 10HM32 50 A2	Stück
76.354.1035.0	Gehäuseoberteil BAS GOT GI 10HM32 50 A0	Stück
76.354.1035.1	Gehäuseoberteil BAS GOT GI 10HM32 50 A1	Stück
76.354.1035.2	Gehäuseoberteil BAS GOT GI 10HM32 50 A2	Stück
71.320.1028.0	Gehäuseunterteil BAS GUT GK 10 A	Stück
71.325.1028.0	Gehäuseunterteil BAS GUT GP 10 A	Stück
71.330.1035.0	Gehäuseunterteil BAS GUT GL 10 M20 A0	Stück
71.330.1035.1	Gehäuseunterteil BAS GUT GL 10 M20 A1	Stück
71.331.1035.0	Gehäuseunterteil BAS GUT GM 10 M20 A0	Stück
71.331.1035.1	Gehäuseunterteil BAS GUT GM 10 M20 A1	Stück
71.333.1035.0	Gehäuseunterteil BAS GUT GO 10 M20 A0	Stück
71.333.1035.1	Gehäuseunterteil BAS GUT GO 10 M20 A1	Stück
71.335.1035.0	Gehäuseunterteil BAS GUT GM 10 M25 A0	Stück
71.335.1035.1	Gehäuseunterteil BAS GUT GM 10 M25 A1	Stück
71.340.1035.0	Gehäuseunterteil BAS GUT GR 10 M20 A0	Stück
71.340.1035.1	Gehäuseunterteil BAS GUT GR 10 M20 A1	Stück
71.341.1035.0	Gehäuseunterteil BAS GUT GS 10 M20 A0	Stück
71.341.1035.1	Gehäuseunterteil BAS GUT GS 10 M20 A1	Stück
71.342.1035.0	Gehäuseunterteil BAS GUT GT 10 M20 A0	Stück
71.342.1035.1	Gehäuseunterteil BAS GUT GT 10 M20 A1	Stück
71.343.1035.0	Gehäuseunterteil BAS GUT GU 10 M20 A0	Stück
71.343.1035.1	Gehäuseunterteil BAS GUT GU 10 M20 A1	Stück
71.420.1037.0	Gehäuseunterteil BAS GUM GK 10 B	Stück
71.425.1037.0	Gehäuseunterteil BAS GUM GP 10 B	Stück
71.430.1037.1	Gehäuseunterteil BAS GUM GL 10 M20 B1	Stück
71.431.1037.1	Gehäuseunterteil BAS GUM GM 10 M20 B1	Stück
71.440.1037.1	Gehäuseunterteil BAS GUM GR 10 M20 B1	Stück
71.441.1037.1	Gehäuseunterteil BAS GUM GS 10 M20 B1	Stück
76.330.1035.0	Gehäuseunterteil BAS GUT GL 10HM25 50 A0	Stück
76.330.1035.1	Gehäuseunterteil BAS GUT GL 10HM25 50 A1	Stück
76.331.1035.0	Gehäuseunterteil BAS GUT GM 10HM25 50 A0	Stück
76.331.1035.1	Gehäuseunterteil BAS GUT GM 10HM25 50 A1	Stück
76.334.1035.0	Gehäuseunterteil BAS GUT GL 10HM32 50 A0	Stück
76.334.1035.1	Gehäuseunterteil BAS GUT GL 10HM32 50 A1	Stück
76.335.1035.1	Gehäuseunterteil BAS GUT GM 10HM32 50 A1	Stück
76.340.1035.0	Gehäuseunterteil BAS GUT GR 10HM25 50 A0	Stück
76.340.1035.1	Gehäuseunterteil BAS GUT GR 10HM25 50 A1	Stück
76.341.1035.0	Gehäuseunterteil BAS GUT GS 10HM25 50 A0	Stück
76.341.1035.1	Gehäuseunterteil BAS GUT GS 10HM25 50 A1	Stück
76.342.1035.0	Gehäuseunterteil BAS GUT GT 10HM25 50 A0	Stück
76.342.1035.1	Gehäuseunterteil BAS GUT GM 10HM25 50 A1	Stück
76.344.1035.0	Gehäuseunterteil BAS GUT GR 10HM32 50 A0	Stück
76.344.1035.1	Gehäuseunterteil BAS GUT GR 10HM32 50 A1	Stück
76.345.1035.1	Gehäuseunterteil BAS GUT GS 10HM32 50 A1	Stück
76.346.1035.1	Gehäuseunterteil BAS GUT GT 10HM32 50 A1	Stück
70.350.1035.0	Gehäuseoberteil BAS GOT GA 10 M20 A0	Stück
70.350.1035.1	Gehäuseoberteil BAS GOT GA 10 M20 A1	Stück
70.350.1035.2	Gehäuseoberteil BAS GOT GA 10 M20 A2	Stück
70.350.1035.3	Gehäuseoberteil BAS GOT GA 10 M20 A3	Stück
70.352.1035.0	Gehäuseoberteil BAS GOT GC 10 M20 A0	Stück
70.352.1035.1	Gehäuseoberteil BAS GOT GC 10 M20 A1	Stück
70.352.1035.2	Gehäuseoberteil BAS GOT GC 10 M20 A2	Stück
70.352.1035.3	Gehäuseoberteil BAS GOT GC 10 M20 A3	Stück
70.353.1035.0	Gehäuseoberteil BAS GOT GA 10 M25 A0	Stück
70.353.1035.1	Gehäuseoberteil BAS GOT GA 10 M25 A1	Stück
70.353.1035.2	Gehäuseoberteil BAS GOT GA 10 M25 A2	Stück
70.353.1035.3	Gehäuseoberteil BAS GOT GA 10 M25 A3	Stück
70.354.1035.0	Gehäuseoberteil BAS GOT GC 10 M25 A0	Stück
70.354.1035.1	Gehäuseoberteil BAS GOT GC 10 M25 A1	Stück
70.354.1035.2	Gehäuseoberteil BAS GOT GC 10 M25 A2	Stück
70.354.1035.3	Gehäuseoberteil BAS GOT GC 10 M25 A3	Stück
70.355.1035.0	Gehäuseoberteil BAS GOT GD 10 M20 A0	Stück
70.355.1035.1	Gehäuseoberteil BAS GOT GD 10 M20 A1	Stück
70.355.1035.2	Gehäuseoberteil BAS GOT GD 10 M20 A2	Stück
70.355.1035.3	Gehäuseoberteil BAS GOT GD 10 M20 A3	Stück
70.357.1035.0	Gehäuseoberteil BAS GOT GF 10 M20 A0	Stück
70.357.1035.1	Gehäuseoberteil BAS GOT GF 10 M20 A1	Stück
70.357.1035.3	Gehäuseoberteil BAS GOT GF 10 M20 A3	Stück
70.358.1035.0	Gehäuseoberteil BAS GOT GD 10 M25 A0	Stück
70.358.1035.1	Gehäuseoberteil BAS GOT GD 10 M25 A1	Stück
70.358.1035.3	Gehäuseoberteil BAS GOT GD 10 M25 A3	Stück
70.359.1035.0	Gehäuseoberteil BAS GOT GF 10 M25 A0	Stück
70.359.1035.1	Gehäuseoberteil BAS GOT GF 10 M25 A1	Stück
70.359.1035.3	Gehäuseoberteil BAS GOT GF 10 M25 A3	Stück
70.372.1035.0	Gehäuseoberteil BAS GOT GK 10 M20 A0	Stück
70.372.1035.1	Gehäuseoberteil BAS GOT GK 10 M20 A1	Stück
70.372.1035.3	Gehäuseoberteil BAS GOT GK 10 M20 A3	Stück
73.350.1035.0	Gehäuseoberteil BAS GOT GA 10HM25 50 A0	Stück
73.350.1035.1	Gehäuseoberteil BAS GOT GA 10HM25 50 A1	Stück
73.350.1035.3	Gehäuseoberteil BAS GOT GA 10 M20 A3	Stück
73.351.1035.0	Gehäuseoberteil BAS GOT GB 10H M20 A0	Stück
73.351.1035.1	Gehäuseoberteil BAS GOT GB 10H M20 A1	Stück
73.352.1035.0	Gehäuseoberteil BAS GOT GC 10HM25 50 A0	Stück
73.352.1035.1	Gehäuseoberteil BAS GOT GC 10HM25 50 A1	Stück
73.353.1035.0	Gehäuseoberteil BAS GOT GA 10HM32 50 A0	Stück
73.353.1035.1	Gehäuseoberteil BAS GOT GA 10HM32 50 A1	Stück
73.353.1035.3	Gehäuseoberteil BAS GOT GA 10HM32 50 A3	Stück
73.354.1035.0	Gehäuseoberteil BAS GOT GC 10HM32 50 A0	Stück
73.354.1035.1	Gehäuseoberteil BAS GOT GC 10HM32 50 A1	Stück
70.320.1028.0	Gehäuseunterteil BAS GUT GA 10 A	Stück
70.325.1028.0	Gehäuseunterteil BAS GUT GE 10 A	Stück
70.330.1035.0	Gehäuseunterteil BAS GUT GB 10 M20 A0	Stück
70.330.1035.1	Gehäuseunterteil BAS GUT GB 10 M20 A1	Stück
70.331.1035.0	Gehäuseunterteil BAS GUT GC 10 M20 A0	Stück
70.331.1035.1	Gehäuseunterteil BAS GUT GC 10 M20 A1	Stück
70.333.1035.0	Gehäuseunterteil BAS GUT GD 10 M20 A0	Stück
70.333.1035.1	Gehäuseunterteil BAS GUT GD 10 M20 A1	Stück
70.334.1035.0	Gehäuseunterteil BAS GUT GB 10 M25 A0	Stück
70.334.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A1	Stück
70.335.1035.0	Gehäuseunterteil BAS GUT GC 10 M25 50 A0	Stück
70.335.1035.1	Gehäuseunterteil BAS GUT GC 10 M25 A1	Stück
70.337.1035.1	Gehäuseunterteil BAS GUT GD 10 M25 A1	Stück
70.340.1035.0	Gehäuseunterteil BAS GUT GF 10 M20 A0	Stück
70.340.1035.1	Gehäuseunterteil BAS GUT GF 10 M20 A1	Stück
70.341.1035.0	Gehäuseunterteil BAS GUT GG 10 M20 A0	Stück
70.341.1035.1	Gehäuseunterteil BAS GUT GG 10 M20 A1	Stück
70.342.1035.0	Gehäuseunterteil BAS GUT GH 10 M20 A0	Stück
70.342.1035.1	Gehäuseunterteil BAS GUT GH 10 M20 A1	Stück
70.343.1035.0	Gehäuseunterteil BAS GUT GI 10 M20 A0	Stück
70.343.1035.1	Gehäuseunterteil BAS GUT GI 10 M20 A1	Stück
70.344.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A	Stück
73.330.1035.0	Gehäuseunterteil BAS GUT GB 10HM25 50 A0	Stück
73.330.1035.1	Gehäuseunterteil BAS GUT GB 10HM25 50 A1	Stück
73.331.1035.0	Gehäuseunterteil BAS GUT GC 10HM25 50 A0	Stück
73.331.1035.1	Gehäuseunterteil BAS GUT GC 10HM25 50 A1	Stück
73.334.1035.0	Gehäuseunterteil BAS GUT GB 10HM32 50 A0	Stück
73.334.1035.1	Gehäuseunterteil BAS GUT GB 10HM32 50 A1	Stück
73.335.1035.0	Gehäuseunterteil BAS GUT GC 10HM32 50 A0	Stück
73.335.1035.1	Gehäuseunterteil BAS GUT GC 10HM32 50 A1	Stück
73.340.1035.0	Gehäuseunterteil BAS GUT GF 10HM25 50 A0	Stück
73.340.1035.1	Gehäuseunterteil BAS GUT GF 10HM25 50 A1	Stück
73.341.1035.1	Gehäuseunterteil BAS GUT GG 10HM25 50 A1	Stück
73.342.1035.1	Gehäuseunterteil BAS GUT GH 10HM25 50 A1	Stück
73.344.1035.1	Gehäuseunterteil BAS GUT GF 10HM32 50 A1	Stück
73.345.1035.0	Gehäuseunterteil BAS GUT GG 10HM32 50 A0	Stück
73.345.1035.1	Gehäuseunterteil BAS GUT GG 10HM32 50 A1	Stück
70.110.1053.3	Klemmenadapter BAS SAS LL 10 4,0 50	Stück
70.110.1053.4	Klemmenadapter BAS SAS KL 10 4,0 50	Stück
70.115.1053.3	Klemmenadapter BAS SAS LR 10 4,0 50	Stück
70.115.1053.4	Klemmenadapter BAS SAS KR 10 4,0 50	Stück
70.111.1053.0	Klemmenadapter BAS SAF KL 10 2,5 50	Stück
70.116.1053.0	Klemmenadapter BAS SAF KR 10 2,5 50	Stück
70.310.1040.0	Steckereinsatz BAS STS 10 2,5 50	Stück
70.311.1040.0	Steckereinsatz BAS STS 10 2,5 50 AU	Stück
70.312.1040.0	Steckereinsatz BAS STS OD 10 2,5 50	Stück
70.510.1053.0	Steckereinsatz BAS STF 10 2,5 50	Stück
70.512.1053.0	Steckereinsatz BAS STM 10 2,5 50 AG	Stück
70.415.1053.0	Steckereinsatz BAS STP 10 2,5 50 AG	Stück
71.353.1035.2	Gehäuseoberteil BAS GOT GG 10 M25 A2	Stück
71.354.1035.2	Gehäuseoberteil BAS GOT GI 10 M25 A3	Stück
71.472.1037.1	Gehäuseoberteil BAS GOM GL10 M20 B1	Stück
70.358.1035.2	Gehäuseoberteil BAS GOT GD 10 M25 A2	Stück
70.359.1035.2	Gehäuseoberteil BAS GOT GF 10 M25 A2	Stück
73.350.1035.2	Gehäuseoberteil BAS GOT GA 10HM25 50 A2	Stück
70.310.1002.0	Steckereinsatz BAS STS 10 2,5 50 AG	Stück

Produktvergleich
Artikelnummer
Artikel-/Typbezeichnung
EAN
Bestelleinheit
Alle Produkte löschen
