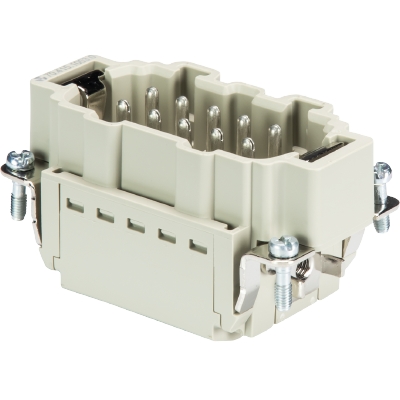

Steckereinsatz BAS STP 10 2,5 50 AG

Artikelnr. 70.415.1053.0

Steckereinsatz revos basic, 10-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit versilberten Kontakten

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	70.415.1053.0
Artikelbezeichnung	Steckereinsatz BAS STP 10 2,5 50 AG
EAN	4049088257957
Bestelleinheit	1 St
Ursprungsland	CN
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	210 mm
Breite verpackt	95 mm
Höhe verpackt	34 mm
Bruttogewicht verpackt	59,28 g
Nettogewicht Einzelteil	57,17 g
Volumen verpackt	678 ccm
Verpackungsart	Beutel
Verpackungsmenge	1 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Steckzyklen	500
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Steckanschluss
Polzahl	10
Gesamtpolzahl ohne Erdungskontakt	10
Mit Drahtschutz	nein
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	0.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	2.5 mm²

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	13 A
Nennstrom nach CSA	13 A
Aderquerschnitt flexibler Draht Min.	26 AWG
Aderquerschnitt flexibler Draht Max.	14 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 5 mOhm
Abisolierlänge	9 mm

Technische Daten DIN EN 61984

Nennspannung	500 V
Nennstrom	16 A
Bemessungsstoßspannung	6 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung cURus	-	67.47 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Kundenzeichnung	-	97.87 KB	PDF
Kundenzeichnung DXF	-	7.11 MB	DXF
Kundenzeichnung TIFF	-	95.52 KB	TIF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	489.21 KB	PDF
CAD IGES-Daten	-	13.90 MB	IGS
CAD JT-Daten	-	2.62 MB	JT
CAD-STEP-Daten	-	5.96 MB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	196.86 KB	PDF
RoHS Zertifikat	-	197.17 KB	PDF
