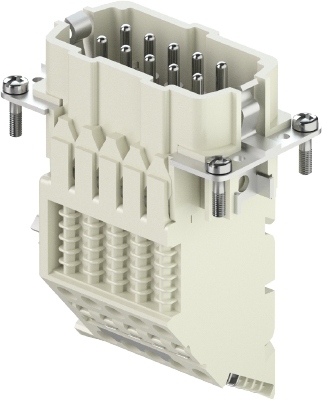

Klemmenadapter BAS SAF KR 10 2,5 50

Artikelnr. 70.116.1053.0

Klemmenadapter revos BASIC 500V/16A Federkraftanschluss 10-polig+PE, kurze Bauform, Steckereinsatz, SL rechts

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	70.116.1053.0
Artikelbezeichnung	Klemmenadapter BAS SAF KR 10 2,5 50
EAN	4015573608986
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	185 mm
Breite verpackt	166 mm
Höhe verpackt	68 mm
Bruttogewicht verpackt	1030 g
Nettogewicht Einzelteil	95,8 g
Volumen verpackt	2088 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Baugröße (nach DIN 43880)	10
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Verschmutzungsgrad	3
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C
Geeignet für Reiheneinbau	nein

Anschlussdaten

Anschlussart	Federkraftanschluss
Polzahl	10
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	10
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	0.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	2.5 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	16 A
Nennstrom nach CSA	16 A
Aderquerschnitt flexibler Draht Min.	0.5 mm²
Aderquerschnitt flexibler Draht Max.	2.5 mm²
Aderquerschnitt flexibler AWG-Draht	20-12 AWG

Ausführung

Mit Gehäuse	nein
Bauform	kurz (4 Mark.felder)
Lage des Schutzleiters	rechts

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Abisolierlänge	9 mm
Übergangswiderstand	≤ 3 mOhm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	H2/1,2-1,6 Nm

Technische Daten DIN EN 61984

Nennspannung	500 V
Nennspannung zu PE	500 V
Nennstrom	16 A
Bemessungsstoßspannung	6 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438
ETIM 3.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung UR	-	524.52 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	453.91 KB	PDF
CAD IGES-Daten	-	16.43 MB	IGS
CAD JT-Daten	-	1.06 MB	JT
CAD-STEP-Daten	-	6.77 MB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.74 KB	PDF
RoHS Zertifikat	-	197.76 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
70.300.1040.0	Buchseneinsatz BAS BUS 10 2,5 50	Stück
70.301.1040.0	Buchseneinsatz BAS BUS 10 2,5 50 AU	Stück
70.302.1040.0	Buchseneinsatz BAS BUS OD 10 2,5 50	Stück
70.500.1053.0	Buchseneinsatz BAS BUF 10 2,5 50	Stück
70.502.1053.0	Buchseneinsatz BAS BUM 10 2,5 50 AG	Stück
70.700.1058.0	Buchseneinsatz BAS BUC 10 50	Stück
71.320.1028.0	Gehäuseunterteil BAS GUT GK 10 A	Stück
71.325.1028.0	Gehäuseunterteil BAS GUT GP 10 A	Stück
71.330.1035.0	Gehäuseunterteil BAS GUT GL 10 M20 A0	Stück
71.330.1035.1	Gehäuseunterteil BAS GUT GL 10 M20 A1	Stück
71.331.1035.0	Gehäuseunterteil BAS GUT GM 10 M20 A0	Stück
71.331.1035.1	Gehäuseunterteil BAS GUT GM 10 M20 A1	Stück
71.333.1035.0	Gehäuseunterteil BAS GUT GO 10 M20 A0	Stück
71.333.1035.1	Gehäuseunterteil BAS GUT GO 10 M20 A1	Stück
71.335.1035.0	Gehäuseunterteil BAS GUT GM 10 M25 A0	Stück
71.335.1035.1	Gehäuseunterteil BAS GUT GM 10 M25 A1	Stück
71.340.1035.0	Gehäuseunterteil BAS GUT GR 10 M20 A0	Stück
71.340.1035.1	Gehäuseunterteil BAS GUT GR 10 M20 A1	Stück
71.341.1035.0	Gehäuseunterteil BAS GUT GS 10 M20 A0	Stück
71.341.1035.1	Gehäuseunterteil BAS GUT GS 10 M20 A1	Stück
71.342.1035.0	Gehäuseunterteil BAS GUT GT 10 M20 A0	Stück
71.342.1035.1	Gehäuseunterteil BAS GUT GT 10 M20 A1	Stück
71.343.1035.0	Gehäuseunterteil BAS GUT GU 10 M20 A0	Stück
71.343.1035.1	Gehäuseunterteil BAS GUT GU 10 M20 A1	Stück
70.320.1028.0	Gehäuseunterteil BAS GUT GA 10 A	Stück
70.325.1028.0	Gehäuseunterteil BAS GUT GE 10 A	Stück
70.330.1035.0	Gehäuseunterteil BAS GUT GB 10 M20 A0	Stück
70.330.1035.1	Gehäuseunterteil BAS GUT GB 10 M20 A1	Stück
70.331.1035.0	Gehäuseunterteil BAS GUT GC 10 M20 A0	Stück
70.331.1035.1	Gehäuseunterteil BAS GUT GC 10 M20 A1	Stück
70.333.1035.0	Gehäuseunterteil BAS GUT GD 10 M20 A0	Stück
70.333.1035.1	Gehäuseunterteil BAS GUT GD 10 M20 A1	Stück
70.334.1035.0	Gehäuseunterteil BAS GUT GB 10 M25 A0	Stück
70.334.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A1	Stück
70.335.1035.0	Gehäuseunterteil BAS GUT GC 10 M25 50 A0	Stück
70.335.1035.1	Gehäuseunterteil BAS GUT GC 10 M25 A1	Stück
70.337.1035.1	Gehäuseunterteil BAS GUT GD 10 M25 A1	Stück
70.340.1035.0	Gehäuseunterteil BAS GUT GF 10 M20 A0	Stück
70.340.1035.1	Gehäuseunterteil BAS GUT GF 10 M20 A1	Stück
70.341.1035.0	Gehäuseunterteil BAS GUT GG 10 M20 A0	Stück
70.341.1035.1	Gehäuseunterteil BAS GUT GG 10 M20 A1	Stück
70.342.1035.0	Gehäuseunterteil BAS GUT GH 10 M20 A0	Stück
70.342.1035.1	Gehäuseunterteil BAS GUT GH 10 M20 A1	Stück
70.343.1035.0	Gehäuseunterteil BAS GUT GI 10 M20 A0	Stück
70.343.1035.1	Gehäuseunterteil BAS GUT GI 10 M20 A1	Stück
70.344.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A	Stück
70.405.1053.0	Buchseneinsatz BAS BUP 10 2,5 50 AG	Stück
70.300.1002.0	Buchseneinsatz BAS BUS 10 2,5 50 AG	Stück
