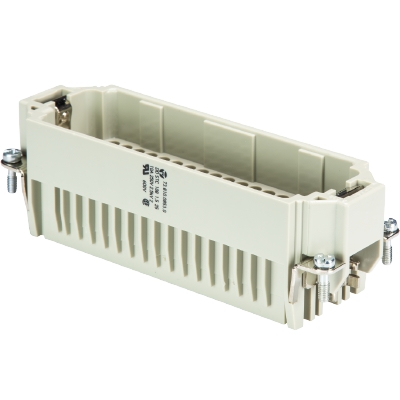

Steckereinsatz DD STC 108 1,5 25

Artikelnr. 73.810.0853.0

revos DD 108-polig + PE, Steckereinsatz 250V/10A, Crimpanschluss

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	73.810.0853.0
Artikelbezeichnung	Steckereinsatz DD STC 108 1,5 25
EAN	4015573861626
Bestelleinheit	5 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	185 mm
Breite verpackt	140 mm
Höhe verpackt	55 mm
Bruttogewicht verpackt	370,4 g
Nettogewicht Einzelteil	65,5 g
Volumen verpackt	1424,5 ccm
Verpackungsart	Karton
Verpackungsmenge	5 St

Allgemein

Ausführung	Stifteinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Steckzyklen	500
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Alternative Baugröße	24H
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Crimp
Polzahl	108
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	108
Mit Drahtschutz	nein
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	8.5 A
Nennstrom nach CSA	20 A
Aderquerschnitt flexibler Draht Min.	0.14 mm²
Aderquerschnitt flexibler Draht Max.	2.5 mm²
Aderquerschnitt flexibler AWG-Draht	26-14 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	siehe Kontakte
Oberfläche	siehe Kontakte
Übergangswiderstand	≤ 5 mOhm
Abisolierlänge	8 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	Z1/0,5 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	Z2/1,2 Nm

Technische Daten DIN EN 61984

Nennspannung	250 V
Nennspannung zu PE	250 V
Nennstrom	10 A
Bemessungsstoßspannung	4 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438
ETIM 3.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Kundenzeichnung	-	76.08 KB	PDF
Kundenzeichnung DXF	-	2.73 MB	DXF
Kundenzeichnung TIFF	-	73.98 KB	TIF
Maßbild	-	26.52 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	322.67 KB	PDF
CAD IGES-Daten	-	1.57 MB	IGS
CAD JT-Daten	-	278.91 KB	JT
CAD-STEP-Daten	-	936.52 KB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	196.85 KB	PDF
RoHS Zertifikat	-	197.17 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
05.544.4129.8	Steckerkontakt D 1,6- 0,14-0,37 QMM	Stück
05.544.4229.8	Steckerkontakt D 1,6- 0,5 QMM	Stück
05.544.4329.8	Steckerkontakt D 1,6- 0,75-1,0 QMM	Stück
05.544.4429.8	Steckerkontakt D 1,6- 1,5 QMM	Stück
05.544.4529.8	Steckerkontakt D 1,6- 2,5 QMM	Stück
05.544.4129.7	Steckerkontakt D 1,6 - 0,14 - 0,37 QMM	Stück
05.544.4229.7	Steckerkontakt D 1,6 - 0,5 QMM	Stück
05.544.4329.7	Steckerkontakt D 1,6 - 0,75 - 1,0 QMM	Stück
05.544.4429.7	Steckerkontakt D 1,6 - 1,5 QMM	Stück
