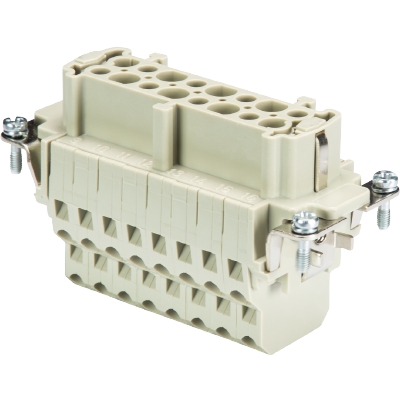

Buchseneinsatz BAS BUM 16 2,5 50 AG

Vare nummer 70.502.1653.0

Buchseneinsatz revos basic, 16-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit versilberten Kontakten

Pris

Lagerbeholdning På forespørgsel

Antal

Styk

Produkt startside

Tekniske data

Downloads

Tilbehør

Passer til

Datablad

Kaufmännische Daten

Artikelnummer	70.502.1653.0
Artikelbezeichnung	Buchseneinsatz BAS BUM 16 2,5 50 AG
EAN	4015573710689
Bestelleinheit	1 St
Ursprungsland	RO
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	160 mm
Breite verpackt	130 mm
Höhe verpackt	34 mm
Bruttogewicht verpackt	124,1 g
Nettogewicht Einzelteil	121,1 g
Volumen verpackt	50 ccm
Verpackungsart	Beutel
Verpackungsmenge	1 St

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Steckzyklen	500
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Federkraftanschluss
Polzahl	16
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	16
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	0.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	2.5 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	11.5 A
Nennstrom nach CSA	11.5 A
Aderquerschnitt flexibler Draht Min.	0.14 mm²
Aderquerschnitt flexibler Draht Max.	2.5 mm²
Aderquerschnitt flexibler AWG-Draht	26-14 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 3 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	H2/1,2-1,6 Nm

Technische Daten DIN EN 61984

Nennspannung	500 V
Nennspannung zu PE	500 V
Nennstrom	16 A
Bemessungsstoßspannung	6 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Filename		Filstørrelse	File type
CSA godkendelse	-	91.69 KB	PDF
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
cURus godkendelse	-	67.47 KB	PDF

Filename		Filstørrelse	File type
3D produkt billede	-	172.70 KB	PDF
CAD IGES data	-	2.69 MB	IGS
CAD JT data	-	527.13 KB	JT
CAD STEP data	-	881.42 KB	STP

Filename		Filstørrelse	File type
REACH SVHC Declaration	-	196.86 KB	PDF
RoHS Certificate	-	197.76 KB	PDF

Vare nummer	Beskrivelse/Type	Antal
70.950.1653.3	Klemmeadapter sæt BAS GAZSHLS16 4,0 50	Styk
70.950.1653.4	Klemmeadapter sæt BAS GAZSNLS16 4,0 50	Styk
70.955.1653.3	Klemmeadapter sæt BAS GAZSHRS16 4,0 50	Styk
70.510.1653.0	Han indsats BAS STF 16 2,5 50	Styk
70.512.1653.0	Han indsats BAS STM 16 2,5 50 AG	Styk
70.710.1658.0	Han indsats BAS STC 16 50	Styk
76.350.4035.0	Hus BAS GOT GG 40HM25 50 A0	Styk
76.350.4035.1	Hus BAS GOT GG 40HM25 50 A1	Styk
76.350.4035.2	Hus BAS GOT GG 40HM25 50 A2	Styk
76.350.4035.3	Hus BAS GOT GG 16H M25 A3	Styk
76.351.1635.1	Hus BAS GOT GH 16H M20 A1	Styk
76.351.1635.3	Hus BAS GOT GH 10H M20 A3	Styk
76.352.4035.0	Hus BAS GOT GI 40HM25 50 A0	Styk
76.352.4035.1	Hus BAS GOT GI 16HM25 A1	Styk
76.352.4035.3	Hus BAS GOT GI 16H M25 A3	Styk
76.353.4035.0	Hus BAS GOT GG 40HM32 50 A0	Styk
76.353.4035.1	Hus BAS GOT GG 16HM32 A1	Styk
76.353.4035.2	Hus BAS GOT GG 40HM32 50 A2	Styk
76.353.4035.3	Hus BAS GOT GG 16H M32 A3	Styk
76.354.4035.0	Hus BAS GOT GI 40HM32 50 A0	Styk
76.354.4035.1	Hus BAS GOT GI 16HM32 A1	Styk
76.354.4035.3	Hus BAS GOT GI 16H M32 A3	Styk
76.360.4035.0	Hus BAS GOT GG 16H M40 A0	Styk
76.360.4035.1	Hus BAS GOT GG 40HM40 50 A1	Styk
76.362.4035.1	Hus BAS GOT GI 40HM40 50 A1	Styk
76.374.4035.0	Hus BAS GOT GL 40HM32 50 A0	Styk
76.330.4035.0	Bund BAS GUT GL 40HM25 50 A0	Styk
76.330.4035.1	Bund BAS GUT GL 40HM25 50 A1	Styk
76.331.4035.0	Bund BAS GUT GM 40HM25 50 A0	Styk
76.331.4035.1	Bund BAS GUT GM 40HM25 50 A1	Styk
76.333.4035.0	Bund BAS GUT GO 40HM25 50 A0	Styk
76.333.4035.1	Bund BAS GUT GO 40HM25 50 A1	Styk
76.334.4035.1	Bund BAS GUT GL 40HM32 50 A1	Styk
76.335.4035.0	Bund BAS GUT GM 40HM32 50 A0	Styk
76.335.4035.1	Bund BAS GUT GM 40HM32 50 A1	Styk
76.337.4035.1	Bund BAS GUT GO 40HM32 50 A1	Styk
76.340.4035.0	Bund BAS GUT GR 40HM25 50 A0	Styk
76.340.4035.1	Bund BAS GUT GR 40HM25 50 A1	Styk
76.341.4035.0	Bund BAS GUT GS 40HM25 50 A0	Styk
76.341.4035.1	Bund BAS GUT GS 40HM25 50 A1	Styk
76.344.4035.0	Bund BAS GUT GR 40HM32 50 A0	Styk
76.344.4035.1	Bund BAS GUT GR 40HM32 50 A1	Styk
76.345.4035.0	Bund BAS GUT GS 16HM32 A0	Styk
76.345.4035.1	Bund BAS GUT GS 40HM32 50 A1	Styk
76.346.4035.0	Bund BAS GUT GT 40HM32 50 A0	Styk
76.346.4035.1	Bund BAS GUT GT 40HM32 50 A1	Styk
76.347.4035.0	Bund BAS GUT GU 40HM32 50 A0	Styk
76.347.4035.1	Bund BAS GUT GU 40HM32 50 A1	Styk
72.250.1635.2	Hus POW GOT GA 16 M40 69 A2	Styk
73.350.4035.0	Hus BAS GOT GA 16HM25 50 A0	Styk
73.350.4035.1	Hus BAS GOT GA 16HM25 50 A1	Styk
73.350.4035.2	Hus BAS GOT GA 16HM25 50 A2	Styk
73.350.4035.3	Hus BAS GOT GA 16H M25 A3	Styk
73.351.1635.1	Hus BAS GOT GB 16H M25 A1	Styk
73.351.1635.3	Hus BAS GOT GB 16H M25 A3	Styk
73.352.4035.0	Hus BAS GOT GC 16HM25 50 A0	Styk
73.352.4035.1	Hus BAS GOT GC 16HM25 50 A1	Styk
73.352.4035.2	Hus BAS GOT GC 16HM25 50 A2	Styk
73.352.4035.3	Hus BAS GOT GC 16H M25 A3	Styk
73.353.4035.0	Hus BAS GOT GA 40HM32 50 A0	Styk
73.353.4035.1	Hus BAS GOT GA 40HM32 50 A1	Styk
73.353.4035.2	Hus BAS GOT GA 40HM32 50 A2	Styk
73.353.4035.3	Hus BAS GOT GA 16HM32 A3	Styk
73.354.4035.0	Hus BAS GOT GC 16HM32 50 A0	Styk
73.354.4035.1	Hus BAS GOT GC 16HM32 50 A1	Styk
73.354.4035.2	Hus BAS GOT GC 16HM32 50 A2	Styk
73.354.4035.3	Hus BAS GOT GC 16HM32 A2	Styk
73.355.4035.1	Hus BAS GOT GD 16HM25 50 A1	Styk
73.357.4035.0	Hus BAS GOT GF 16HM25 50 A0	Styk
73.357.4035.1	Hus BAS GOT GF 16HM25 50 A1	Styk
73.357.4035.2	Hus BAS GOT GF 16HM25 50 A2	Styk
73.358.4035.0	Hus BAS GOT GD 16HM32 50 A0	Styk
73.358.4035.1	Hus BAS GOT GD 16HM32 50 A1	Styk
73.359.4035.0	Hus BAS GOT GF 16HM32 50 A0	Styk
73.359.4035.1	Hus BAS GOT GF 16HM32 50 A1	Styk
73.359.4035.2	Hus BAS GOT GF 16HM32 50 A2	Styk
73.359.4035.3	Hus BAS GOT GF 16HM32 A3	Styk
73.360.4035.0	Hus BAS GOT GA 16HM40 A0	Styk
73.360.4035.1	Hus BAS GOT GA 16HM40 50 A1	Styk
73.362.4035.1	Hus BAS GOT GC 16HM40 50 A1	Styk
73.330.4035.0	Bund BAS GUT GB 16HM25 50 A0	Styk
73.330.4035.1	Bund BAS GUT GB 16HM25 50 A1	Styk
73.331.4035.0	Bund BAS GUT GC 16HM25 50 A0	Styk
73.331.4035.1	Bund BAS GUT GC 16M25 50 A1	Styk
73.333.4035.0	Bund BAS GUT GD 16HM25 50 A0	Styk
73.333.4035.1	Bund BAS GUT GD 16HM25 50 A1	Styk
73.334.4035.0	Bund BAS GUT GB 16HM32 50 A0	Styk
73.334.4035.1	Bund BAS GUT GB 16HM32 50 A1	Styk
73.335.4035.0	Bund BAS GUT GC 16HM32 50 A0	Styk
73.335.4035.1	Bund BAS GUT GC 16HM32 50 A1	Styk
73.337.4035.0	Bund BAS GUT GD 16HM32 50 A0	Styk
73.337.4035.1	Bund BAS GUT GD 16HM32 50 A1	Styk
73.338.4035.1	Bund BAS GUT GB 16H M40 A1	Styk
73.339.4035.1	Bund BAS GUT GC 16H M40 A1	Styk
73.340.4035.0	Bund BAS GUT GB 16H M40 A1	Styk
73.340.4035.1	Bund BAS GUT GF 16HM25 50 A1	Styk
73.341.4035.0	Bund BAS GUT GC 16H M40 A1	Styk
73.341.4035.1	Bund BAS GUT GG 16HM25 50 A1	Styk
73.342.4035.1	Bund BAS GUT GH 16HM25 50 A1	Styk
73.344.4035.0	Bund BAS GUT GF 16HM32 50 A0	Styk
73.344.4035.1	Bund BAS GUT GF 16HM32 50 A1	Styk
73.345.4035.0	Bund BAS GUT GG 16HM32 50 A0	Styk
73.345.4035.1	Bund BAS GUT GG 16HM32 50 A1	Styk
73.346.4035.0	Bund BAS GUT GH 16HM32 50 A0	Styk
73.346.4035.1	Bund BAS GUT GH 16HM32 50 A1	Styk
73.347.4035.0	Bund BAS GUT GI 16HM32 50 A0	Styk
73.347.4035.1	Bund BAS GUT GI 40HM32 50 A1	Styk
70.110.1653.3	Klemmeadapter BAS SAS LL 16 4,0 50	Styk
70.110.1653.4	Klemmeadapter BAS SAS KL 16 4,0 50	Styk
70.115.1653.3	Klemmeadapter BAS SAS LR 16 4,0 50	Styk
70.115.1653.4	Klemmeadapter BAS SAS KR 16 4,0 50	Styk
70.111.1653.0	Klemmeadapter BAS SAF KL 16 2,5 50	Styk
70.116.1653.0	Klemmeadapter BAS SAF KR 16 2,5 50	Styk
70.310.1602.0	Han indsats BAS STS 16 2,5 50 AG	Styk
70.310.1640.0	Han indsats BAS STS 16 2,5 50	Styk
70.311.1640.0	Han indsats BAS STS 16 2,5 50 AU	Styk
70.312.1640.0	Han indsats BAS STS OD 16 2,5 50	Styk
70.415.1653.0	Han indsats BAS STP 16 2,5 50 AG	Styk
76.354.4035.2	Hus BAS GOT GI 40HM32 50 A2	Styk
73.351.1635.0	Hus BAS GOT GB 16H M25 A0	Styk
73.358.4035.2	Hus BAS GOT GD 16HM32 50 A2	Styk
