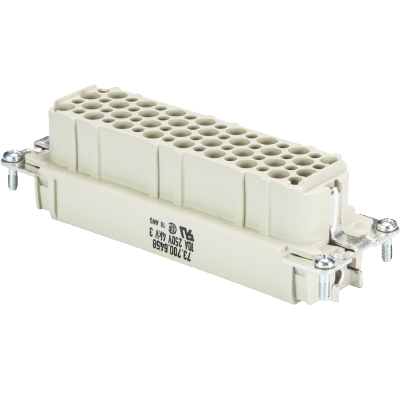

Buchseneinsatz HD BUC 64 25

Artikelnr. 73.700.6458.0

revos BASIC HD 64-polig + PE, Buchseneinsatz 250V/10A, Crimpanschluss

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	73.700.6458.0
Artikelbezeichnung	Buchseneinsatz HD BUC 64 25
EAN	4015573230255
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	233 mm
Breite verpackt	175 mm
Höhe verpackt	38 mm
Bruttogewicht verpackt	825 g
Nettogewicht Einzelteil	76,6 g
Volumen verpackt	1549 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Steckzyklen	50
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Crimp
Polzahl	64
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	64
Mit Drahtschutz	nein
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach CSA	10 A
Aderquerschnitt flexibler Draht Min.	0.2 mm²
Aderquerschnitt flexibler Draht Max.	1.5 mm²
Aderquerschnitt flexibler AWG-Draht	24-16 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	siehe Kontakte
Oberfläche	siehe Kontakte
Übergangswiderstand	≤ 4 mOhm
Abisolierlänge	4 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M3,5/0,8-1,0 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	250 V
Nennspannung zu PE	250 V
Nennstrom	10 A
Bemessungsstoßspannung	4 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung UR	-	524.52 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Kundenzeichnung	-	56.87 KB	PDF
Kundenzeichnung DXF	-	1.00 MB	DXF
Kundenzeichnung TIFF	-	54.62 KB	TIF
Maßbild	-	45.24 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	535.89 KB	PDF
CAD IGES-Daten	-	5.24 MB	IGS
CAD JT-Daten	-	918.36 KB	JT
CAD-STEP-Daten	-	3.18 MB	STP

Artikelnr.	Artikel-/Typbezeichnung	Menge
02.124.0929.0	Buchsenkontakt 0,2-0,56 QMM	Stück
02.124.1000.0	Buchsenkontakt 0,5-1,5 QMM	Stück
02.124.1029.0	Buchsenkontakt 0,5-1,5 QMM	Stück
02.124.1400.0	Buchsenkontakt 0,5-1,5 QMM AU	Stück
02.124.1429.0	Buchsenkontakt 0,5-1,5 QMM AU	Stück

Artikelnr.	Artikel-/Typbezeichnung	Menge
73.110.6453.0	Klemmenadapter HD SAS WL 64 2,5 25	Stück
73.115.6453.0	Klemmenadapter HD SAS WR 64 2,5 25	Stück
73.710.6458.0	Steckereinsatz HD STC 64 25	Stück
76.350.6435.0	Gehäuseoberteil BAS GOT GG 24HM25 50 A0	Stück
76.350.6435.1	Gehäuseoberteil BAS GOT GG 24HM25 50 A1	Stück
76.350.6435.3	Gehäuseoberteil BAS GOT GG 24H M25 A3	Stück
76.351.2435.0	Gehäuseoberteil BAS GOT GH 24H M25 A0	Stück
76.351.2435.1	Gehäuseoberteil BAS GOT GH 24H M25 A1	Stück
76.351.2435.3	Gehäuseoberteil BAS GOT GH 24H M25 A3	Stück
76.352.6435.0	Gehäuseoberteil BAS GOT GI 24HM25 50 A0	Stück
76.352.6435.1	Gehäuseoberteil BAS GOT GI 24HM25 50 A1	Stück
76.352.6435.3	Gehäuseoberteil BAS GOT GI 24H M25 A3	Stück
76.353.6435.0	Gehäuseoberteil BAS GOT GG 24HM32 50 A0	Stück
76.353.6435.1	Gehäuseoberteil BAS GOT GG 24HM32 50 A1	Stück
76.353.6435.3	Gehäuseoberteil BAS GOT GG 24H M32 A3	Stück
76.354.6435.0	Gehäuseoberteil BAS GOT GI 24HM32 50 A0	Stück
76.354.6435.1	Gehäuseoberteil BAS GOT GI 24HM32 50 A1	Stück
76.360.6435.1	Gehäuseoberteil BAS GOT GG 24H M40 A1	Stück
76.362.6435.1	Gehäuseoberteil BAS GOT GI 24H M40 A1	Stück
76.334.6435.0	Gehäuseunterteil BAS GUT GL 24HM32 50 A0	Stück
76.334.6435.1	Gehäuseunterteil BAS GUT GL 24HM32 50 A1	Stück
76.335.6435.0	Gehäuseunterteil BAS GUT GM 24HM32 50 A0	Stück
76.335.6435.1	Gehäuseunterteil BAS GUT GM 24HM32 50 A1	Stück
76.337.6435.0	Gehäuseunterteil BAS GUT GO 24HM32 50 A0	Stück
76.337.6435.1	Gehäuseunterteil BAS GUT GO 24HM32 50 A1	Stück
76.344.6435.0	Gehäuseunterteil BAS GUT GR 24HM32 50 A0	Stück
76.344.6435.1	Gehäuseunterteil BAS GUT GR 24HM32 50 A1	Stück
76.345.6435.0	Gehäuseunterteil BAS GUT GS 24HM32 50 A0	Stück
76.345.6435.1	Gehäuseunterteil BAS GUT GS 24HM32 50 A1	Stück
76.346.6435.0	Gehäuseunterteil BAS GUT GT 24HM32 50 A0	Stück
76.346.6435.1	Gehäuseunterteil BAS GUT GT 24HM32 50 A1	Stück
76.347.6435.1	Gehäuseunterteil BAS GUT GU 24HM32 50 A1	Stück
73.350.6435.0	Gehäuseoberteil BAS GOT GA 24HM25 50 A0	Stück
73.350.6435.1	Gehäuseoberteil BAS GOT GA 24HM25 50 A1	Stück
73.350.6435.2	Gehäuseoberteil BAS GOT GA 24HM25 50 A2	Stück
73.350.6435.3	Gehäuseoberteil BAS GOT GA 24H M25 A3	Stück
73.351.2435.0	Gehäuseoberteil BAS GOT GB 24H M25 A0	Stück
73.351.2435.1	Gehäuseoberteil BAS GOT GB 24H M25 A1	Stück
73.351.2435.3	Gehäuseoberteil BAS GOT GB 24H M25 A3	Stück
73.352.6435.0	Gehäuseoberteil BAS GOT GC 24HM25 50 A0	Stück
73.352.6435.1	Gehäuseoberteil BAS GOT GC 24HM25 50 A1	Stück
73.352.6435.3	Gehäuseoberteil BAS GOT GC 24H M25 A3	Stück
73.353.6435.0	Gehäuseoberteil BAS GOT GA 24HM32 50 A0	Stück
73.353.6435.1	Gehäuseoberteil BAS GOT GA 24H M32 A1	Stück
73.353.6435.2	Gehäuseoberteil BAS GOT GA 24HM32 50 A2	Stück
73.353.6435.3	Gehäuseoberteil BAS GOT GA 24H M32 A3	Stück
73.354.6435.0	Gehäuseoberteil BAS GOT GC 24HM32 50 A0	Stück
73.354.6435.1	Gehäuseoberteil BAS GOT GC 24HM32 50 A1	Stück
73.354.6435.3	Gehäuseoberteil BAS GOT GC 24HM32 A3	Stück
73.355.6435.0	Gehäuseoberteil BAS GOT GD 24HM25 50 A0	Stück
73.355.6435.1	Gehäuseoberteil BAS GOT GD 24HM25 50 A1	Stück
73.355.6435.3	Gehäuseoberteil BAS GOT GD 24HM25 A3	Stück
73.357.6435.0	Gehäuseoberteil BAS GOT GF 24HM25 50 A0	Stück
73.357.6435.1	Gehäuseoberteil BAS GOT GF 24HM25 50 A1	Stück
73.358.6435.0	Gehäuseoberteil BAS GOT GD 24HM32 50 A0	Stück
73.358.6435.1	Gehäuseoberteil BAS GOT GD 24HM32 50 A1	Stück
73.358.6435.3	Gehäuseoberteil BAS GOT GD 24HM32 A3	Stück
73.359.6435.0	Gehäuseoberteil BAS GOT GF 24HM32 50 A0	Stück
73.359.6435.1	Gehäuseoberteil BAS GOT GF 24HM32 50 A1	Stück
73.360.6435.0	Gehäuseoberteil BAS GOT GA 24HM40 A0	Stück
73.360.6435.1	Gehäuseoberteil BAS GOT GA 24HM40 50 A1	Stück
73.362.6435.0	Gehäuseoberteil BAS GOT GC 24HM40 A0	Stück
73.362.6435.1	Gehäuseoberteil BAS GOT GC 24HM40 50 A1	Stück
73.365.6435.1	Gehäuseoberteil BAS GOT GD 24HM40 A1	Stück
73.367.6435.0	Gehäuseoberteil BAS GOT GF 24HM40 A0	Stück
73.334.6435.0	Gehäuseunterteil BAS GUT GB 24HM32 50 A0	Stück
73.334.6435.1	Gehäuseunterteil BAS GUT GB 24HM32 50 A1	Stück
73.335.6435.0	Gehäuseunterteil BAS GUT GC 24HM32 50 A0	Stück
73.335.6435.1	Gehäuseunterteil BAS GUT GC 24HM32 50 A1	Stück
73.337.6435.0	Gehäuseunterteil BAS GUT GD 24HM32 50 A0	Stück
73.337.6435.1	Gehäuseunterteil BAS GUT GD 24HM32 50 A1	Stück
73.338.6435.1	Gehäuseunterteil BAS GUT GB 24H M40 A1	Stück
73.339.6435.1	Gehäuseunterteil BAS GUT GC 24H M40 A1	Stück
73.344.6435.0	Gehäuseunterteil BAS GUT GF 24HM32 50 A0	Stück
73.344.6435.1	Gehäuseunterteil BAS GUT GF 24HM32 50 A1	Stück
73.345.6435.0	Gehäuseunterteil BAS GUT GG 24HM32 50 A0	Stück
73.345.6435.1	Gehäuseunterteil BAS GUT GG 24HM32 50 A1	Stück
73.346.6435.1	Gehäuseunterteil BAS GUT GH 24HM32 50 A1	Stück
73.347.6435.0	Gehäuseunterteil BAS GUT GI 24HM32 50 A0	Stück
70.320.2438.0	Gehäuseunterteil BAS GUE GA 24 50 A	Stück
76.338.6435.1	Gehäuseunterteil BAS GUT GL 24HM40 A1	Stück
76.339.6435.1	Gehäuseunterteil BAS GUT GM 24HM40 A1	Stück
76.350.6435.2	Gehäuseoberteil BAS GOT GG 24HM25 50 A2	Stück
76.353.6435.2	Gehäuseoberteil BAS GOT GG 24HM32 50 A2	Stück
73.358.6435.2	Gehäuseoberteil BAS GOT GD 24HM32 50 A2	Stück
73.360.6435.2	Gehäuseoberteil BAS GOT GA 24HM40 A2	Stück
