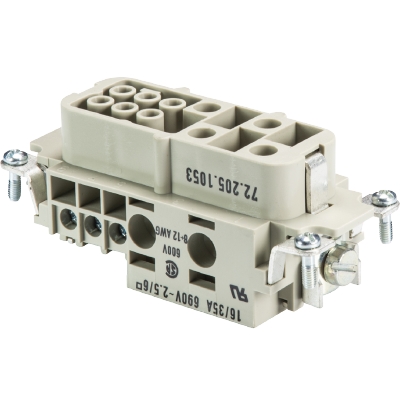

Buchseneinsatz POW BUS 4/6 DA D AG

Artikelnr. 72.205.1053.0

revos POWER 4-/6-polig + PE, Steckereinsatz 690V/4x35A + 6x16A, Schraubanschluss

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	72.205.1053.0
Artikelbezeichnung	Buchseneinsatz POW BUS 4/6 DA D AG
EAN	4015573226753
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	182 mm
Breite verpackt	175 mm
Höhe verpackt	38 mm
Bruttogewicht verpackt	945 g
Nettogewicht Einzelteil	89,49 g
Volumen verpackt	1210 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	HB
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Alternative Baugröße	16
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Schraubanschluss
Polzahl	4
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	6
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	10
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	1 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	6 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	35 A
Nennstrom nach CSA	35 A
Aderquerschnitt flexibler Draht Min.	1 mm²
Aderquerschnitt flexibler Draht Max.	6 mm²
Aderquerschnitt flexibler AWG-Draht	16-8 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 1 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M5/2,0-2,5 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	690 V
Nennspannung zu PE	690 V
Nennstrom	35 A
Nennstrom 2	16 A
Bemessungsstoßspannung	8 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung CSA	-	2.02 MB	PDF
Zulassung UR	-	524.52 KB	PDF
Zulassung VDE	-	10.29 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	220.93 KB	PDF
CAD IGES-Daten	-	3.51 MB	IGS
CAD JT-Daten	-	307.88 KB	JT
CAD-STEP-Daten	-	1.46 MB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.74 KB	PDF
RoHS Zertifikat	-	197.77 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
76.350.4035.0	Gehäuseoberteil BAS GOT GG 40HM25 50 A0	Stück
76.350.4035.1	Gehäuseoberteil BAS GOT GG 40HM25 50 A1	Stück
76.350.4035.2	Gehäuseoberteil BAS GOT GG 40HM25 50 A2	Stück
76.350.4035.3	Gehäuseoberteil BAS GOT GG 16H M25 A3	Stück
76.351.1635.1	Gehäuseoberteil BAS GOT GH 16H M20 A1	Stück
76.351.1635.3	Gehäuseoberteil BAS GOT GH 10H M20 A3	Stück
76.352.4035.0	Gehäuseoberteil BAS GOT GI 40HM25 50 A0	Stück
76.352.4035.1	Gehäuseoberteil BAS GOT GI 16HM25 A1	Stück
76.352.4035.3	Gehäuseoberteil BAS GOT GI 16H M25 A3	Stück
76.353.4035.0	Gehäuseoberteil BAS GOT GG 40HM32 50 A0	Stück
76.353.4035.1	Gehäuseoberteil BAS GOT GG 16HM32 A1	Stück
76.353.4035.2	Gehäuseoberteil BAS GOT GG 40HM32 50 A2	Stück
76.353.4035.3	Gehäuseoberteil BAS GOT GG 16H M32 A3	Stück
76.354.4035.0	Gehäuseoberteil BAS GOT GI 40HM32 50 A0	Stück
76.354.4035.1	Gehäuseoberteil BAS GOT GI 40HM32 50 A1	Stück
76.354.4035.3	Gehäuseoberteil BAS GOT GI 16H M32 A3	Stück
76.360.4035.0	Gehäuseoberteil BAS GOT GG 16H M40 A0	Stück
76.360.4035.1	Gehäuseoberteil BAS GOT GG 40HM40 50 A1	Stück
76.362.4035.1	Gehäuseoberteil BAS GOT GI 40HM40 50 A1	Stück
76.374.4035.0	Gehäuseoberteil BAS GOT GL 40HM32 50 A0	Stück
76.330.4035.0	Gehäuseunterteil BAS GUT GL 40HM25 50 A0	Stück
76.330.4035.1	Gehäuseunterteil BAS GUT GL 40HM25 50 A1	Stück
76.331.4035.0	Gehäuseunterteil BAS GUT GM 40HM25 50 A0	Stück
76.331.4035.1	Gehäuseunterteil BAS GUT GM 40HM25 50 A1	Stück
76.333.4035.0	Gehäuseunterteil BAS GUT GO 40HM25 50 A0	Stück
76.333.4035.1	Gehäuseunterteil BAS GUT GO 40HM25 50 A1	Stück
76.334.4035.1	Gehäuseunterteil BAS GUT GL 40HM32 50 A1	Stück
76.335.4035.0	Gehäuseunterteil BAS GUT GM 40HM32 50 A0	Stück
76.335.4035.1	Gehäuseunterteil BAS GUT GM 40HM32 50 A1	Stück
76.337.4035.1	Gehäuseunterteil BAS GUT GO 40HM32 50 A1	Stück
76.340.4035.0	Gehäuseunterteil BAS GUT GR 40HM25 50 A0	Stück
76.340.4035.1	Gehäuseunterteil BAS GUT GR 40HM25 50 A1	Stück
76.341.4035.0	Gehäuseunterteil BAS GUT GS 40HM25 50 A0	Stück
76.341.4035.1	Gehäuseunterteil BAS GUT GS 40HM25 50 A1	Stück
76.344.4035.0	Gehäuseunterteil BAS GUT GR 40HM32 50 A0	Stück
76.344.4035.1	Gehäuseunterteil BAS GUT GR 40HM32 50 A1	Stück
76.345.4035.0	Gehäuseunterteil BAS GUT GS 16HM32 A0	Stück
76.345.4035.1	Gehäuseunterteil BAS GUT GS 40HM32 50 A1	Stück
76.346.4035.0	Gehäuseunterteil BAS GUT GT 40HM32 50 A0	Stück
76.346.4035.1	Gehäuseunterteil BAS GUT GT 40HM32 50 A1	Stück
76.347.4035.0	Gehäuseunterteil BAS GUT GU 40HM32 50 A0	Stück
76.347.4035.1	Gehäuseunterteil BAS GUT GU 40HM32 50 A1	Stück
73.350.4035.0	Gehäuseoberteil BAS GOT GA 16HM25 50 A0	Stück
73.350.4035.1	Gehäuseoberteil BAS GOT GA 16HM25 50 A1	Stück
73.350.4035.2	Gehäuseoberteil BAS GOT GA 16HM25 50 A2	Stück
73.350.4035.3	Gehäuseoberteil BAS GOT GA 16H M25 A3	Stück
73.351.1635.1	Gehäuseoberteil BAS GOT GB 16H M25 A1	Stück
73.351.1635.3	Gehäuseoberteil BAS GOT GB 16H M25 A3	Stück
73.352.4035.0	Gehäuseoberteil BAS GOT GC 16HM25 50 A0	Stück
73.352.4035.1	Gehäuseoberteil BAS GOT GC 16HM25 50 A1	Stück
73.352.4035.2	Gehäuseoberteil BAS GOT GC 16HM25 50 A2	Stück
73.352.4035.3	Gehäuseoberteil BAS GOT GC 16H M25 A3	Stück
73.353.4035.0	Gehäuseoberteil BAS GOT GA 40HM32 50 A0	Stück
73.353.4035.1	Gehäuseoberteil BAS GOT GA 40HM32 50 A1	Stück
73.353.4035.2	Gehäuseoberteil BAS GOT GA 40HM32 50 A2	Stück
73.353.4035.3	Gehäuseoberteil BAS GOT GA 16HM32 A3	Stück
73.354.4035.0	Gehäuseoberteil BAS GOT GC 16HM32 50 A0	Stück
73.354.4035.1	Gehäuseoberteil BAS GOT GC 16HM32 50 A1	Stück
73.354.4035.2	Gehäuseoberteil BAS GOT GC 16HM32 50 A2	Stück
73.354.4035.3	Gehäuseoberteil BAS GOT GC 16HM32 A2	Stück
73.355.4035.1	Gehäuseoberteil BAS GOT GD 16HM25 50 A1	Stück
73.357.4035.0	Gehäuseoberteil BAS GOT GF 16HM25 50 A0	Stück
73.357.4035.1	Gehäuseoberteil BAS GOT GF 16HM25 50 A1	Stück
73.357.4035.2	Gehäuseoberteil BAS GOT GF 16HM25 50 A2	Stück
73.358.4035.0	Gehäuseoberteil BAS GOT GD 16HM32 50 A0	Stück
73.358.4035.1	Gehäuseoberteil BAS GOT GD 16HM32 50 A1	Stück
73.359.4035.0	Gehäuseoberteil BAS GOT GF 16HM32 50 A0	Stück
73.359.4035.1	Gehäuseoberteil BAS GOT GF 16HM32 50 A1	Stück
73.359.4035.2	Gehäuseoberteil BAS GOT GF 16HM32 50 A2	Stück
73.359.4035.3	Gehäuseoberteil BAS GOT GF 16HM32 A3	Stück
73.360.4035.0	Gehäuseoberteil BAS GOT GA 16HM40 A0	Stück
73.360.4035.1	Gehäuseoberteil BAS GOT GA 16HM40 50 A1	Stück
73.362.4035.1	Gehäuseoberteil BAS GOT GC 16HM40 50 A1	Stück
73.330.4035.0	Gehäuseunterteil BAS GUT GB 16HM25 50 A0	Stück
73.330.4035.1	Gehäuseunterteil BAS GUT GB 16HM25 50 A1	Stück
73.331.4035.0	Gehäuseunterteil BAS GUT GC 16HM25 50 A0	Stück
73.331.4035.1	Gehäuseunterteil BAS GUT GC 16M25 50 A1	Stück
73.333.4035.0	Gehäuseunterteil BAS GUT GD 16HM25 50 A0	Stück
73.333.4035.1	Gehäuseunterteil BAS GUT GD 16HM25 50 A1	Stück
73.334.4035.0	Gehäuseunterteil BAS GUT GB 16HM32 50 A0	Stück
73.334.4035.1	Gehäuseunterteil BAS GUT GB 16HM32 50 A1	Stück
73.335.4035.0	Gehäuseunterteil BAS GUT GC 16HM32 50 A0	Stück
73.335.4035.1	Gehäuseunterteil BAS GUT GC 16HM32 50 A1	Stück
73.337.4035.0	Gehäuseunterteil BAS GUT GD 16HM32 50 A0	Stück
73.337.4035.1	Gehäuseunterteil BAS GUT GD 16HM32 50 A1	Stück
73.338.4035.1	Gehäuseunterteil BAS GUT GB 16H M40 A1	Stück
73.339.4035.1	Gehäuseunterteil BAS GUT GC 16H M40 A1	Stück
73.340.4035.0	Gehäuseunterteil BAS GUT GB 16H M40 A1	Stück
73.340.4035.1	Gehäuseunterteil BAS GUT GF 16HM25 50 A1	Stück
73.341.4035.0	Gehäuseunterteil BAS GUT GC 16H M40 A1	Stück
73.341.4035.1	Gehäuseunterteil BAS GUT GG 16HM25 50 A1	Stück
73.342.4035.1	Gehäuseunterteil BAS GUT GH 16HM25 50 A1	Stück
73.344.4035.0	Gehäuseunterteil BAS GUT GF 16HM32 50 A0	Stück
73.344.4035.1	Gehäuseunterteil BAS GUT GF 16HM32 50 A1	Stück
73.345.4035.0	Gehäuseunterteil BAS GUT GG 16HM32 50 A0	Stück
73.345.4035.1	Gehäuseunterteil BAS GUT GG 16HM32 50 A1	Stück
73.346.4035.0	Gehäuseunterteil BAS GUT GH 16HM32 50 A0	Stück
73.346.4035.1	Gehäuseunterteil BAS GUT GH 16HM32 50 A1	Stück
73.347.4035.0	Gehäuseunterteil BAS GUT GI 16HM32 50 A0	Stück
73.347.4035.1	Gehäuseunterteil BAS GUT GI 40HM32 50 A1	Stück
72.215.1053.0	Steckereinsatz POW STS 4/6 DA D AG	Stück
76.354.4035.2	Gehäuseoberteil BAS GOT GI 40HM32 50 A2	Stück
73.351.1635.0	Gehäuseoberteil BAS GOT GB 16H M25 A0	Stück
73.358.4035.2	Gehäuseoberteil BAS GOT GD 16HM32 50 A2	Stück
