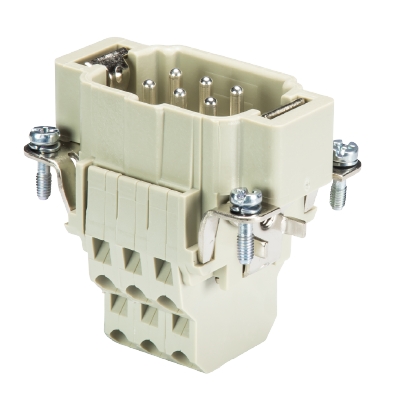

Steckereinsatz BAS STM 6 2,5 50 AG

Artikelnr. 70.512.0653.0

Steckereinsatz revos basic, 6-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit versilberten Kontakten

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Kaufmännische Daten

Artikelnummer	70.512.0653.0
Artikelbezeichnung	Steckereinsatz BAS STM 6 2,5 50 AG
EAN	4015573710702
Bestelleinheit	1 St
Ursprungsland	RO
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	150 mm
Breite verpackt	120 mm
Höhe verpackt	34 mm
Bruttogewicht verpackt	64 g
Nettogewicht Einzelteil	61 g
Volumen verpackt	375 ccm
Verpackungsart	Beutel
Verpackungsmenge	1 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Steckzyklen	500
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Federkraftanschluss
Polzahl	6
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	6
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	0.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	2.5 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	11.5 A
Nennstrom nach CSA	11.5 A
Aderquerschnitt flexibler Draht Min.	0.14 mm²
Aderquerschnitt flexibler Draht Max.	2.5 mm²
Aderquerschnitt flexibler AWG-Draht	26-14 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 3 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	H2/1,2-1,6 Nm

Technische Daten DIN EN 61984

Nennspannung	500 V
Nennspannung zu PE	500 V
Nennstrom	16 A
Bemessungsstoßspannung	6 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438
ETIM 3.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung cURus	-	67.47 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	208.64 KB	PDF
CAD JT-Daten	-	1.78 MB	JT
CAD-STEP-Daten	-	614.85 KB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.73 KB	PDF
RoHS Zertifikat	-	197.76 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
70.100.0653.4	Klemmenadapter BAS BAS KL 6 4,0 50	Stück
70.940.0653.3	Klemmenadapter-Set BAS GAESHLB 6 4,0 50	Stück
70.940.0653.4	Klemmenadapter-Set BAS GAESNLB 6 4,0 50	Stück
70.700.0658.0	Buchseneinsatz BAS BUC 6 50	Stück
73.350.0635.0	Gehäuseoberteil BAS GOT GG 6HM25 69 A0	Stück
73.350.0635.1	Gehäuseoberteil BAS GOT GG 6HM25 69 A1	Stück
73.351.0635.0	Gehäuseoberteil BAS GOT GH 6HM20 A0	Stück
73.351.0635.1	Gehäuseoberteil BAS GOT GH 6HM20 A1	Stück
73.351.0635.3	Gehäuseoberteil BAS GOT GH 6HM20 A3	Stück
73.352.0635.0	Gehäuseoberteil BAS GOT GI 6HM25 69 A0	Stück
73.352.0635.1	Gehäuseoberteil BAS GOT GI 6HM25 69 A1	Stück
73.352.0635.2	Gehäuseoberteil BAS GOT GI 6HM25 69 A2	Stück
73.352.0635.3	Gehäuseoberteil BAS GOT GI 6HM25 A3	Stück
73.353.0635.0	Gehäuseoberteil BAS GOT GG 6HM32 69 A0	Stück
73.353.0635.1	Gehäuseoberteil BAS GOT GG 6HM32 69 A1	Stück
73.353.0635.2	Gehäuseoberteil BAS GOT GG 6HM32 69 A2	Stück
73.353.0635.3	Gehäuseoberteil BAS GOT GG 6HM32 A3	Stück
73.354.0635.0	Gehäuseoberteil BAS GOT GI 6HM32 69 A0	Stück
73.354.0635.1	Gehäuseoberteil BAS GOT GI 6HM32 69 A1	Stück
73.354.0635.2	Gehäuseoberteil BAS GOT GI 6HM32 69 A2	Stück
73.354.0635.3	Gehäuseoberteil BAS GOT GI 6HM32 A3	Stück
73.330.0635.0	Gehäuseunterteil BAS GUT GL 6HM25 69 A0	Stück
73.330.0635.1	Gehäuseunterteil BAS GUT GL 6HM25 69 A1	Stück
73.331.0635.0	Gehäuseunterteil BAS GUT GM 6HM25 69 A0	Stück
73.331.0635.1	Gehäuseunterteil BAS GUT GM 6HM25 69 A1	Stück
73.334.0635.0	Gehäuseunterteil BAS GUT GL 6HM32 69 A0	Stück
73.334.0635.1	Gehäuseunterteil BAS GUT GL 6HM32 69 A1	Stück
73.335.0635.1	Gehäuseunterteil BAS GUT GM 6HM32 69 A1	Stück
73.340.0635.0	Gehäuseunterteil BAS GUT GR 6HM25 69 A0	Stück
73.340.0635.1	Gehäuseunterteil BAS GUT GR 6HM25 69 A1	Stück
73.341.0635.0	Gehäuseunterteil BAS GUT GS 6HM25 69 A0	Stück
73.341.0635.1	Gehäuseunterteil BAS GUT GS 6HM25 69 A1	Stück
73.342.0635.0	Gehäuseunterteil BAS GUT GT 6HM25 69 A0	Stück
73.342.0635.1	Gehäuseunterteil BAS GUT GT 6HM25 69 A1	Stück
73.344.0635.1	Gehäuseunterteil BAS GUT GR 6HM32 69 A1	Stück
73.345.0635.1	Gehäuseunterteil BAS GUT GS 6HM32 69 A1	Stück
70.100.0653.3	Klemmenadapter BAS BAS LL 6 4,0 50	Stück
70.105.0653.3	Klemmenadapter BAS BAS LR 6 4,0 50	Stück
70.105.0653.4	Klemmenadapter BAS BAS KR 6 4,0 50	Stück
70.110.0653.4	Klemmenadapter BAS SAS KL 6 4,0 50	Stück
70.101.0653.0	Klemmenadapter BAS BAF KL 6 2,5 50	Stück
70.106.0653.0	Klemmenadapter BAS BAF KR 6 2,5 50	Stück
70.300.0602.0	Buchseneinsatz BAS BUS 6 2,5 50 AG	Stück
70.300.0640.0	Buchseneinsatz BAS BUS 6 2,5 50	Stück
70.301.0640.0	Buchseneinsatz BAS BUS 6 2,5 50 AU	Stück
70.302.0640.0	Buchseneinsatz BAS BUS OD 6 2,5 50	Stück
70.500.0653.0	Buchseneinsatz BAS BUF 6 2,5 50	Stück
70.502.0653.0	Buchseneinsatz BAS BUM 6 2,5 50 AG	Stück
70.405.0653.0	Buchseneinsatz BAS BUP 6 2,5 50 AG	Stück
73.351.0635.2	Gehäuseoberteil BAS GOT GH 6HM20 A2	Stück
