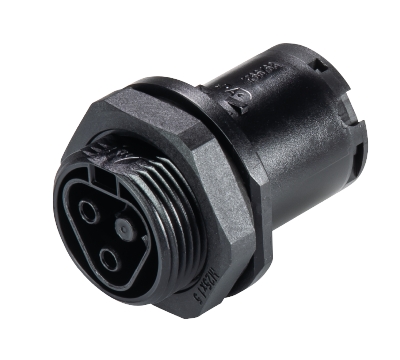

Apparatstik RST20I2F B23 M01 SW

Numer produktu 96.021.1053.1

RST20i2 2-pol apparatstik hun med fjeder tilslutning. 250V/20A 0,5-2,5mm² Kodefarve: sort. Kapslingsklasse: IP69. Montering: M25

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Array

	96.021.1053.1
	Apparatstik RST20I2F B23 M01 SW
EAN	4015573852747
Ordre enhed	100 St
	DE
	85366990

Emballagens dimensioner

	204 mm
	178 mm
	175 mm
	2205 g
	22,05 g
	6355 ccm
	pap
	100 St

Godkendelser

Generelt

Nominel strøm	20 A
Nominel spænding	250 V
Forureningsgrad	3
Nominel impuls spænding	4 kV
Kontakt modstand	0,8 mOhm
låsbar
Farve på kodning/kontaktindsats	Sort
Pol-mærkning	L, N

Tilslutningsdata

Kvadrat massiv	2,5 mm²
Tværsnit massiv 2 (min.)	0,5 mm²
Tværsnit fintrådet max.	1,5 mm²
Tværsnit flerkoret 2 (min.)	0,5 mm²
Tilslutninger per pol	2
Afisoleringslængde	14,5 mm

Specifikationer UL

	600 V
Nominel strøm UL	20 A
Tværsnit massiv 3 (max.)	20 AWG
Tværsnit massiv 4 (min.)	14 AWG
Tværsnit flerkoret min.	20 AWG
Tværsnit max.	14 AWG
Degree of protection (NEMA)	4, 4X, 6, 6P

Model

Model	hun
Tilslutning	Fjeder tilslutning
tilslutningsgevind	M25
Stik retning	Lige
Tæthedsklasse (IP)	IP66/68 (3m;2h) /IP69
Tykkelse af huse (elektrisk apparat)	0,5 mm
Tykkelse af huse (elektrisk apparat)	8 mm

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0,138 kWh/St
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	forsølvet

Dimensioner

Længde	46,6 mm
Bredde	35 mm
Højde	35 mm

Note

Note	Fin og flertrådede ledere kræver tyller; Positionsfiksering da gevindet er af fladet

Klassifikation

ECLASS 11
ECLASS 8.1	27440602
ETIM 9.0	EC002566
ETIM 8.0	EC002566
ETIM 7.0	EC002566
ETIM 6.0	EC002566
ETIM 5.0	EC002566
ETIM 4.0	EC002566

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

nazwa pliku	Description	rozmiar pliku	Typ pola
Approval BV	-	575.38 KB	PDF
Approval CQC	-	4.28 MB	PDF
Approval RINA	-	1.29 MB	PDF
Approval VDE	-	1.47 MB	PDF
Deklaracja UKCA	-	35.64 KB	PDF
Deklaracja zgodności	-	42.64 KB	PDF
Dopuszczenie CSA	-	91.69 KB	PDF
Dopuszczenie GL	-	229.85 KB	PDF
Dopuszczenie LR	-	879.33 KB	PDF
Dopuszczenie cULus	-	571.54 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Rysunek wymiarowy otworu	-	53.54 KB	PDF
rysunek klienta	-	71.73 KB	TIF
rysunek klienta	-	73.85 KB	PDF
rysunek klienta DXF	-	5.52 MB	DXF

nazwa pliku	Description	rozmiar pliku	Typ pola
3D rysunek	-	398.97 KB	PDF
CAD IGES-dane	-	996.97 KB	IGS
CAD JT-dane	-	160.31 KB	JT
CAD STEP-dane	-	562.26 KB	STP

nazwa pliku	Description	rozmiar pliku	Typ pola
Instrukcja montażu	-	1.96 MB	PDF
Opis oferty (DOCX)	-	13.68 KB	DOCX
REACH Info	-	68.37 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Katalog	-	15.38 MB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Certyfikat RoHS	-	197.76 KB	PDF
Deklaracja REACH SVHC	-	197.74 KB	PDF

Numer produktu	Opis/typ	Ilość
99.414.6205.2	Blindprop for hunstik SW	szt.
Z5.564.4553.1	Blindprop for hunstik SW	szt.
06.502.4300.0	Skruetrækker DIN 5264 A 0,4 X 2,5	szt.
95.101.1300.0	Crimpværktøj 0,08 - 10 mm²	szt.
06.600.3627.0	DIN 46228-E1-12	szt.
06.600.3727.0	DIN 46228-E0,75-12	szt.
06.600.3827.0	DIN 46228-E0,5-10	szt.
06.600.3927.0	DIN 46228-E1,5-12	szt.
05.566.5253.1	Distance ring RST	szt.
05.568.8853.1	Distance ring RST	szt.
