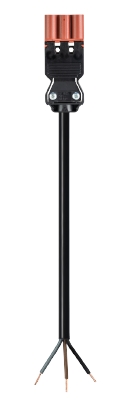

Konfektionierte Leitung GST18I3KS-S 25 30BR05

Codice del prodotto 92.238.3004.4

gesis® CLASSIC Anschlussleitung, Stecker - freies Ende, Polzahl 3, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Leitungstyp H05VV-F, Brandklasse Eca, Gesamtlänge 3 m, Leiter-Nennquerschnitt 2,5 mm², Codierfarbe / Kontakteinsatz braun

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Kaufmännische Daten

Artikelnummer	92.238.3004.4
Artikelbezeichnung	Konfektionierte Leitung GST18I3KS-S 25 30BR05
EAN	4049088271618
Bestelleinheit	20 St
Ursprungsland	CZ
Zolltarifnummer	85444290

Verpackungsmaße

Länge verpackt	398 mm
Breite verpackt	302 mm
Höhe verpackt	198 mm
Bruttogewicht verpackt	10306 g
Nettogewicht Einzelteil	498,7 g
Volumen verpackt	23799 ccm
Verpackungsart	Karton
Verpackungsmenge	20 St

Zulassungen

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Mechanische Codierung Code	Code 4
Durchgangswiderstand	20,92 mOhm
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	braun
Polkennzeichnung	1, 2, 3
Gehäusefarbe mit Zugentlastung	schwarz

Ausführung

Leiter-Nennquerschnitt	2,5 mm²
Schutzart (IP)	IP40
Abisolierlänge	12 mm
Abmantellänge	100 mm
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Typ der Leitung	H05VV-F
Farbe der Leitung	schwarz
Kabeldurchmesser max.	10,2 mm
Leitungsart	Stecker - freies Ende
Art der konfektionierten Leitung	Anschlussleitung
Ausführung Seite 1	freies Leitungsende
Ausführung Seite 2	GST18i3 Stecker

Werkstoff

Oberflächenbehandlung	verzinnt
Halogenfrei	nein
Leitung Dauertemperaturbeständigkeit	70 °C
Isolierteil Dauertemperaturbeständigkeit	100 °C
Brandlast	1,575 kWh/St
Brandklasse	Eca

Abmessungen

Gesamtlänge	3 m

Hinweis

Hinweis	Aderfarben mit Polzuordnung: schwarz (1), grau (2), braun (3)

Klassifikation

ECLASS 11	27440604
ECLASS 8.1	27440604
ETIM 9.0	EC002587
ETIM 8.0	EC002587
ETIM 7.0	EC002587
ETIM 6.0	EC002587
ETIM 5.0	EC002587
ETIM 4.0	EC002587

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Nome file	Description	Dimensioni	Tipo di file
Approval DEKRA	-	2.39 MB	PDF
Approval VDE	-	1.02 MB	PDF
Dichiarazione di conformità CE	-	433.11 KB	PDF
Dichiarazione di conformità UKCA	-	175.75 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Disegno del cliente	-	75.71 KB	PDF
Disegno del cliente DXF	-	3.91 MB	DXF
Disegno del cliente TIFF	-	73.66 KB	TIF

Nome file	Description	Dimensioni	Tipo di file
REACH Info	-	68.37 KB	PDF
Testo di bando (DOCX)	-	11.87 KB	DOCX

Nome file	Description	Dimensioni	Tipo di file
Certificato RoHS	-	197.87 KB	PDF
Dichiarazione REACH SVHC	-	197.74 KB	PDF

Codice del prodotto	Designazione tipo/articolo	Quantità
05.587.3156.0	Verriegelung (G)ST18 WS	Piece(s)
06.561.7853.0	Einbaurahmen GST18I3 SW	Piece(s)
05.561.3653.0	Verschlussstück GST18I3VS B WS	Piece(s)
05.561.3653.1	Verschlussstück GST18I3VS B SW	Piece(s)
05.564.5353.0	Verschlussstück GST18I3/4/5 SW	Piece(s)
05.564.5353.2	Verschlussstück GST18I3/4/5 WS	Piece(s)
05.594.4250.0	Verschlussstück ST18/3B + GST18I3 ST WS	Piece(s)
05.594.4253.0	Verschlussstück ST18/3B + GST18I3 ST WS	Piece(s)
05.587.3156.1	Verriegelung (G)ST18 SW	Piece(s)
06.560.0300.0	Befestigungsmaterial GST18I3 SW	Piece(s)
