Steckverbinder RST20I3F S1 YR2 V SW

Articlenr. 96.034.0153.1

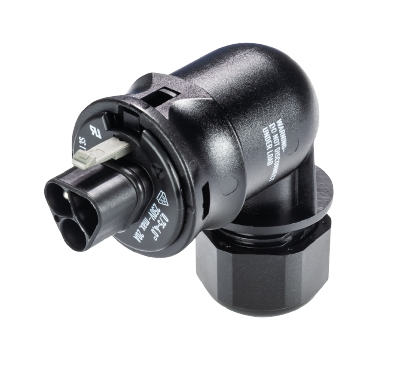

RST® CLASSIC Steckverbinder, gewinkelt 90°, Polzahl 3, Stecker, Anschlussart Federkraftanschluss, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Kabeldurchmesser 10 - 14 mm, Codierfarbe / Kontakteinsatz schwarz

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Kaufmännische Daten

Artikelnummer	96.034.0153.1
Artikelbezeichnung	Steckverbinder RST20I3F S1 YR2 V SW
EAN	4049088000416
Bestelleinheit	100 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	304 mm
Breite verpackt	256 mm
Höhe verpackt	202 mm
Bruttogewicht verpackt	3986 g
Nettogewicht Einzelteil	36,06 g
Volumen verpackt	15720 ccm
Verpackungsart	Karton
Verpackungsmenge	100 St

Zulassungen

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Zugentlastung	ja
Verschmutzungsgrad	3
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	schwarz
Polkennzeichnung	L, N, PE
Gehäusefarbe mit Zugentlastung	schwarz
RAL-Nummer Codierung/Kontakteinsatz	9005

Anschlussdaten

Kabeldurchmesser max.	14 mm
Kabeldurchmesser min.	10 mm
Anschlussquerschnitt eindrähtig mm² max.	2,5 mm²
Anschlussquerschnitt eindrähtig mm² min.	0,5 mm²
Anschlussquerschnitt feindrähtig mm² max.	1,5 mm²
Anschlussquerschnitt feindrähtig mm² min.	0,5 mm²
Anschlüsse pro Pol	2
Anschlussquerschnitt mehrdrähtig mm² min.	0,75 mm²
Anschlussquerschnitt mehrdrähtig mm² max.	1,5 mm²
Abmantellänge	35 mm
Abisolierlänge	14,5 mm

Technische Daten UL

Bemessungsspannung UL	600 V
Bemessungsstrom UL	20 A
Anschlussquerschnitt eindrähtig AWG min.	20 AWG
Anschlussquerschnitt eindrähtig AWG max.	14 AWG
Anschlussquerschnitt mehrdrähtig AWG min.	20 AWG
Anschlussquerschnitt mehrdrähtig AWG max.	14 AWG
Schutzart (NEMA)	4, 4X, 6, 6P

Ausführung

Ausführung	Stecker
Anschlussart	Federkraftanschluss
Schutzart (IP)	IP66/68 (3m;2h) /IP69

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0,304 kWh/St
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	70,5 mm
Breite	34,6 mm
Höhe	62,3 mm

Hinweis

Hinweis	Fein- und mehrdrähtige Leiter erfordern Aderendhülsen

Klassifikation

ECLASS 11	27440605
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	42.64 KB	PDF
UKCA Declaration of Conformity	-	35.64 KB	PDF
approval BV	-	575.38 KB	PDF
approval CQC	-	4.28 MB	PDF
approval CSA	-	91.69 KB	PDF
approval GL	-	229.85 KB	PDF
approval LR	-	879.33 KB	PDF
approval RINA	-	1.29 MB	PDF
approval UL	-	770.10 KB	PDF
approval VDE	-	1.47 MB	PDF

Filename	Description	Filesize	File type
3D product image	-	571.41 KB	PDF
CAD STEP data	-	662.90 KB	STP
IGES data	-	1.22 MB	IGS
JT data	-	290.23 KB	JT

Filename	Description	Filesize	File type
REACH info	-	68.37 KB	PDF
assembly instruction	-	1.96 MB	PDF
tender text (DOCX)	-	13.75 KB	DOCX
tender text (TXT)	-	757.00 B	TXT

Filename	Description	Filesize	File type
catalogue	-	15.38 MB	PDF

Filename	Description	Filesize	File type
REACH SVHC declaration	-	197.84 KB	PDF
RoHS certificate	-	197.76 KB	PDF
