connecteur RST20I2F B23YASS B KG06

Artikelnr. 96.023.0950.8

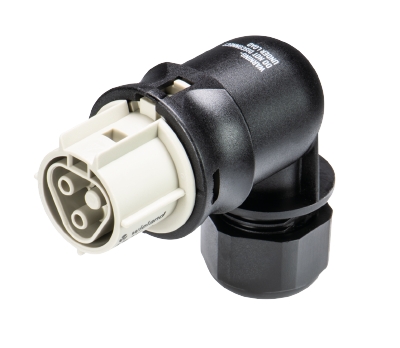

RST 20i3/2 connecteur (angle de 90°), 2 pôles, femelle, connection à ressort, application ~50V/-120V, 20A, pour câble AS-i, codage couleur gris galet , couleur du boîtier noir

pas encore disponible !

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

données commerciales

numéro d'article	96.023.0950.8
description de l'article	connecteur RST20I2F B23YASS B KG06
EAN	4049644011849
unité de commande	100 pièce(s)
pays d'origine	DE
numéro de tarif douanier	85369010

dimensions de l’emballage

longueur emballée	0 mm
largeur emballée	0 mm
hauteur emballée	0 mm
poids brut emballé	0 g
poids net pièce unique	0 kg
volume emballé	0 ccm

général

courant nominal	20 A
tension nominal	50 V / 120 V
tension nominale d'impultion	4 kV
soulagement de la tension	oui
degré de pollution	3
verrouillable	autobloquant (peut être desserré à l'aide d'un outil)
couleur de codage / insert de contact	gris cailloux
Marquage de pôle	+, -
couleur du boîtier avec décharge de traction	noir
RAL-Nummer Codierung/Kontakteinsatz	7032

données de connexion

section de raccordement solide mm² max.	2,5 mm²
section de raccordement solide mm² min.	0,5 mm²
section de raccordement multifilaire max.	1,5 mm²
section de connexion à fils fins mm² min	0,5 mm²
terminaison par pôle	2
géométrie spéciale de la ligne	câble de profil AS-i
section de conducteur souple mini. (mm²)	0,75 mm²
section de connexion toronnée mm² max.	1,5 mm²
longueur de dégainage	35 mm
longueur de la bande de fil	14,5 mm

données techiques UL

tension nominale UL	600 V
courant nominal UL	20 A
section de raccordement solide AWG min.	20 AWG
section de raccordement solide AWG max.	14 AWG
connection cross section stranded min.	20 AWG
section de raccordement solide AWG max.	14 AWG
degré de protection (NEMA)	4, 4X, 6, 6P

version

version	prise de courant
type de connexion	raccordement à ressort
classe de protection (IP)	IP66/68 (3m;2h) /IP69

matériel

matériau du boîtier	polyamide
sans halogène	oui
matériel de contact	CuZn
résistance au feu	0 kWh
partie isolante Résistance à la température continue	100 °C
traitement de surface	plaqué argent

dimensions

longueur	73,4 mm
largeur	34,6 mm
hauteur	62,3 mm

remarque

remarque	les conducteurs fins et toronnés nécessitent des embouts.

classification

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Dateiname	Beschreibung	Dateigröße	Datei Typ
Ausschreibungstext (DOCX)	-	13.71 KB	DOCX
Montageanleitung	-	420.14 KB	PDF
REACH Info	-	73.82 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Katalog	-	15.27 MB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
99.414.6205.2	bouchon pour connecteur femelle SW	Stück
Z5.564.4553.1	bouchon pour connecteur femelle SW	Stück
06.502.4300.0	tournevis DIN 5264 A 0,4 X 2,5	Stück
95.101.1300.0	pince à sertir 0,08 - 10 mm²	Stück
06.600.3627.0	embouts de fils DIN 46228-E1-12	Stück
06.600.3727.0	embouts de fils DIN 46228-E0,75-12	Stück
06.600.3827.0	embouts de fils DIN 46228-E0,5-10	Stück
06.600.3927.0	embouts de fils DIN 46228-E1,5-12	Stück
