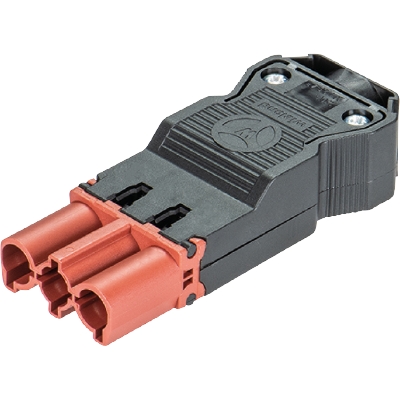

Stik GST18I3S S1 ZR2 BR05

Artikelnr. 92.932.5853.0

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Array

	92.932.5853.0
	Stik GST18I3S S1 ZR2 BR05
EAN	4049088356568
Ordre enhed	50 St
	DE
	85366990

Emballagens dimensioner

	340 mm
	154 mm
	124 mm
	1175 g
	19,45 g
	6493 ccm
	pap
	50 St

Godkendelser

Generelt

Nominel strøm	10 A
Nominel spænding	250 V
Nominel impuls spænding	4 kV
Trækaflastning	ja
Forureningsgrad	2
Mekanisk kodning	Code 4
låsbar
Farve på kodning/kontaktindsats	brun
Pol mærkning	1, 2, 3
Hus farve inklusiv trækaflastning	Sort
RAL-Nummer Codierung/Kontakteinsatz	8002

Tilslutningsdata

Kabeldiameter max.	14,5 mm
Kabeldiameter min.	10,5 mm
Kvadrat massiv	4 mm²
Tværsnit massiv 2 (min.)	0,75 mm²
Tværsnit fintrådet max.	4 mm²
Tværsnit flerkoret 2 (min.)	0,75 mm²
Tilslutninger per pol	1

Model

Model	Han
Tilslutning	skruetilslutning
Tæthedsklasse (IP)	IP40
Bemærkning til type af forbindelse	Mange koret ledere 4mm² kun med tylle

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0,112 kWh/St
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	tin

Dimensioner

Længde	77,5 mm
Bredde	32 mm
Højde	17 mm

Klassifikation

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	37.93 KB	PDF
UKCA-Konformitätserklärung	-	38.43 KB	PDF
Zulassung CQC	-	3.50 MB	PDF
Zulassung CSA	-	92.11 KB	PDF
Zulassung DEKRA	-	2.41 MB	PDF
Zulassung UR	-	192.21 KB	PDF
Zulassung VDE	-	1.05 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	258.72 KB	PDF
CAD IGES-Daten	-	1.42 MB	IGS
CAD JT-Daten	-	3.22 KB	JT
CAD-STEP-Daten	-	562.15 KB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
Ausschreibungstext (DOCX)	-	12.22 KB	DOCX
Ausschreibungstext (GAEB)	-	2.62 KB	X81
Ausschreibungstext (TXT)	-	743.00 B	TXT
REACH Info	-	73.82 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.74 KB	PDF
RoHS Zertifikat	-	197.87 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
05.587.3156.0	(G)ST18 WS	Stück
06.561.7853.0	monteringsramme GST18I3 SW	Stück
05.561.3653.0	Blindprop GST18I3VS B WS	Stück
05.561.3653.1	Blindprop GST18I3VS B SW	Stück
05.564.5353.0	Blindprop GST18I3/4/5 SW	Stück
05.564.5353.2	Blindprop GST18I3/4/5 WS	Stück
05.594.4250.0	Blindprop ST18/3B + GST18I3 ST WS	Stück
05.594.4253.0	Blindprop ST18/3B + GST18I3 ST WS	Stück
05.587.3156.1	(G)ST18 SW	Stück

Artikelnr.	Artikel-/Typbezeichnung	Menge
92.931.5853.0	Steckverbinder GST18I3S B1 ZR2 BR05	Stück
92.031.3258.0	Geräteanschluss GST18I3S B1 WS	Stück
92.031.0058.0	Geräteanschluss GST18I3L B1V WS	Stück
92.031.3458.0	Geräteanschluss GST18I3S B1 GR01	Stück
92.031.0158.0	Geräteanschluss GST18I3L B1V GR01	Stück
92.031.3658.0	Geräteanschluss GST18I3S B1 RT03	Stück
92.031.3858.0	Geräteanschluss GST18I3S B1 BR05	Stück
92.031.0658.0	Geräteanschluss GST18I3L B1V BR05	Stück
92.297.1003.0	Konfektionierte Leitung GST18I3KSB- 15 10TR01	Stück
92.232.1004.4	Konfektionierte Leitung GST18I3KS-S 15 10BR05	Stück
92.031.0758.0	Geräteanschluss GST18I3L B1V RT03	Stück
92.031.0858.0	Geräteanschluss GST18I3L B1V H RT03	Stück
92.232.1003.4	Konfektionierte Leitung GST18I3KSB- 15 10BR05	Stück
92.232.1000.4	Konfektionierte Leitung GST18I3KSBS 15 10BR05	Stück
92.031.0358.0	Geräteanschluss GST18I3L B1V GN07	Stück
92.031.3558.0	Geräteanschluss GST18I3S B1 GN07	Stück
92.031.3958.0	Geräteanschluss GST18I3S B1 TB06	Stück
92.031.3758.0	Geräteanschluss GST18I3S B1 PB04	Stück
92.031.0458.0	Geräteanschluss GST18I3L B1V PB04	Stück
