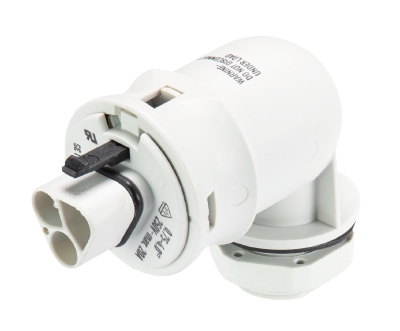

Apparatstik RST20I3F S2 M90V GL

Artikelnr. 96.034.2053.0

RST20i3 3-pol apparatstik vinklet 90° han med fjeder tilslutning. 250V/20A 1,5mm² Kodefarve: grå. Kapslingsklasse: IP69. Montering: M20

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Array

	96.034.2053.0
	Apparatstik RST20I3F S2 M90V GL
EAN	4015573858770
Ordre enhed	100 St
	DE
	85366990

Emballagens dimensioner

	343 mm
	204 mm
	165 mm
	3490 g
	33,1 g
	11546 ccm
	pap
	100 St

Godkendelser

Generelt

Nominel strøm	20 A
Nominel spænding	250 V
Forureningsgrad	3
Nominel impuls spænding	4 kV
Kontakt modstand	0,8 mOhm
låsbar
Farve på kodning/kontaktindsats	lysegrå
Pol mærkning	L, N, PE
Farve på separat adapter (hvis den findes)	lysegrå

Tilslutningsdata

Kvadrat massiv	2,5 mm²
Tværsnit massiv 2 (min.)	0,5 mm²
Tværsnit fintrådet max.	1,5 mm²
Tværsnit flerkoret 2 (min.)	0,5 mm²
Tilslutninger per pol	2
Afisoleringslængde	14,5 mm

Model

Model	Han
Tilslutning	Fjeder tilslutning
tilslutningsgevind	M20
Stik retning	kvadratisk
hældningsvinkel	90 °
Tæthedsklasse (IP)	IP66/68 (3m;2h) /IP69
Tykkelse af huse (elektrisk apparat)	0,5 mm
Tykkelse af huse (elektrisk apparat)	8 mm

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0,218 kWh/St
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	forsølvet

Dimensioner

Længde	70,5 mm
Bredde	34,6 mm
Højde	54,3 mm

Note

Note	Fin og flertrådede ledere kræver tyller; Positionsfiksering da gevindet er af fladet

Klassifikation

ECLASS 11
ECLASS 8.1	27440602
ETIM 9.0	EC002566
ETIM 8.0	EC002566
ETIM 7.0	EC002566
ETIM 6.0	EC002566
ETIM 5.0	EC002566
ETIM 4.0	EC002566

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	42.64 KB	PDF
UKCA-Konformitätserklärung	-	35.64 KB	PDF
Zulassung BV	-	575.38 KB	PDF
Zulassung CQC	-	4.28 MB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung GL	-	229.85 KB	PDF
Zulassung LR	-	879.33 KB	PDF
Zulassung RINA	-	1.29 MB	PDF
Zulassung UR	-	277.79 KB	PDF
Zulassung VDE	-	1.47 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Kundenzeichnung	-	83.54 KB	PDF
Kundenzeichnung DXF	-	6.30 MB	DXF
Kundenzeichnung TIFF	-	81.36 KB	TIF
Öffnungsmaßbild	-	53.76 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	497.20 KB	PDF
CAD IGES-Daten	-	1.19 MB	IGS
CAD JT-Daten	-	181.50 KB	JT
CAD-STEP-Daten	-	657.38 KB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
Ausschreibungstext (DOCX)	-	13.66 KB	DOCX
Montageanleitung	-	1.96 MB	PDF
REACH Info	-	73.82 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Katalog	-	15.27 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.74 KB	PDF
RoHS Zertifikat	-	197.76 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
06.502.4300.0	Skruetrækker DIN 5264 A 0,4 X 2,5	Stück
95.101.1300.0	Crimpværktøj 0,08 - 10 mm²	Stück
06.600.3627.0	DIN 46228-E1-12	Stück
06.600.3727.0	DIN 46228-E0,75-12	Stück
06.600.3827.0	DIN 46228-E0,5-10	Stück
06.600.3927.0	DIN 46228-E1,5-12	Stück
05.564.4453.0	Blindprop for hanstik GL	Stück
99.415.6205.2	Blindprop for hanstik GL	Stück

Artikelnr.	Artikel-/Typbezeichnung	Menge
96.031.0053.0	Steckverbinder RST20I3F B2 ZR1 GL	Stück
96.031.0153.0	Steckverbinder RST20I3F B2 ZR2 GR	Stück
96.033.0053.0	Steckverbinder RST20I3F B2 YR1 GL	Stück
96.033.0153.0	Steckverbinder RST20I3F B2 YR2 GL	Stück
96.031.0253.0	Steckverbinder RST20I3F B2 ZRX GL	Stück
96.031.0353.0	Steckverbinder RST20I3F B2 ZRY GL	Stück
