Konfektionierte Leitung GST18I3K1-S 25W 60RT03

Codice del prodotto 92.238.6014.5

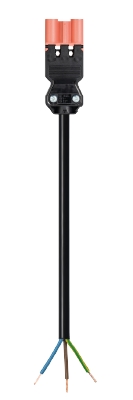

GST18i3 Anschlussleitung Stecker - freies Ende, Länge 6,0 m, 3-polig, Kodierung Netz 250 V, 20 A, Kodierfarbe lachsrot, Zugentlastungsfarbe schwarz, Leitungsfarbe schwarz, Leiterquerschnitt 2,5 mm², Kabeltyp H05V2V2-F, Brandklasse: Eca

Noch nicht lieferbar!

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Kaufmännische Daten

Artikelnummer	92.238.6014.5
Artikelbezeichnung	Konfektionierte Leitung GST18I3K1-S 25W 60RT03
EAN	4015573856851
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85444290

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Nettogewicht Einzelteil	0 g
Volumen verpackt	0 ccm

Zulassungen

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	2
Mechanische Codierung Code	Code 3
Durchgangswiderstand	41,44 mOhm
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	lachsrot
Polkennzeichnung	L, N, PE
Gehäusefarbe mit Zugentlastung	schwarz

Ausführung

Leiter-Nennquerschnitt	2,5 mm²
Schutzart (IP)	IP40
Abisolierlänge	9 mm
Abmantellänge	35 mm
Leiterendenbehandlung	ultraschallverdichtete Aderenden
Typ der Leitung	H05V2V2-F
Farbe der Leitung	schwarz
Kabeldurchmesser max.	10,2 mm
Leitungsart	Stecker - freies Ende
Art der konfektionierten Leitung	Anschlussleitung
Ausführung Seite 1	freies Leitungsende
Ausführung Seite 2	GST18i3 Stecker

Werkstoff

Oberflächenbehandlung	verzinnt
Halogenfrei	nein
Leitung Dauertemperaturbeständigkeit	90 °C
Isolierteil Dauertemperaturbeständigkeit	100 °C
Brandlast	0 kWh
Brandklasse	Eca

Abmessungen

Gesamtlänge	6 m

Klassifikation

ECLASS 11	27440604
ECLASS 8.1	27440604
ETIM 9.0	EC002587
ETIM 8.0	EC002587
ETIM 7.0	EC002587
ETIM 6.0	EC002587
ETIM 5.0	EC002587
ETIM 4.0	EC002587

Nome file	Description	Dimensioni	Tipo di file
Disegno dimensionale	-	17.88 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
REACH Info	-	68.37 KB	PDF
Testo di bando (DOCX)	-	11.88 KB	DOCX

Codice del prodotto	Designazione tipo/articolo	Quantità
05.587.3156.0	Verriegelung (G)ST18 WS	Piece(s)
06.561.7853.0	Einbaurahmen GST18I3 SW	Piece(s)
05.561.3653.0	Verschlussstück GST18I3VS B WS	Piece(s)
05.561.3653.1	Verschlussstück GST18I3VS B SW	Piece(s)
05.564.5353.0	Verschlussstück GST18I3/4/5 SW	Piece(s)
05.564.5353.2	Verschlussstück GST18I3/4/5 WS	Piece(s)
05.594.4250.0	Verschlussstück ST18/3B + GST18I3 ST WS	Piece(s)
05.594.4253.0	Verschlussstück ST18/3B + GST18I3 ST WS	Piece(s)
05.587.3156.1	Verriegelung (G)ST18 SW	Piece(s)
