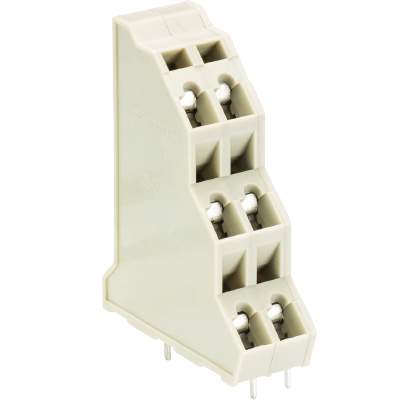

Conector de circuito impreso 8291 DFK / 8 / 24

Articlenr. 27.009.3853.0

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Datos comerciales

Número de pieza	27.009.3853.0
Descripción de los artículos	Conector de circuito impreso 8291 DFK / 8 / 24
EAN	4015573874084
Unidad de embalaje	24 pieza(s)
País de origen	TW
Número del arancel aduanero	85369010

Dimensiones del embalaje

Longitud empaquetada	253 mm
Anchura embalada	195 mm
Altura embalada	91 mm
Peso bruto embalado	1068,432 g
Peso neto de una pieza	33,956 g
Volumen de la caja de cartón	4489 ccm
Empaquetado	cartón
Unidad de embalaje	24 pieza(s)

Certificaciones / Homologaciones

Datos generales

número de espacios	5,08 mm
Tipo de conexión	conexión por cepo
Proceso de soldadura	Soldadura por onda
Empaquetado	Cartón
Número de polos	24
Conductor al circuito impreso	180°
Número de pisos	3
Enchufe de test integrado	No
Placa aislante	Sí
Pin de sujeción	No
Etiquetaje	No

Datos técnicos

Sección nominal del conductor	2.5 mm²
Corriente Asignada	12 A
Categoría de sobretensión I	1000 V
Categoría de sobretensión II	690 V
Categoría de sobretensión III	250 V
Tensión de cortocircuito	4 kV
Desforrado del conductor	6 mm

Datos de conexión

Mínima sección del conductor rígida	0,08 mm²
Máxima sección rígida del conductor	2,5 mm²
Mínima sección del conductor flexible	0,08 mm²
Máxima sección del conductor multifilar	2,5 mm²
Desforrado del conductor	6 mm

Datos técnicos UL/CSA

Sección del conductor UL	28-12 AWG
Tensión UL	300 V
Corriente field wiring	10 A
Corriente facotry wiring	10 A
Sección del conductor CSA	28-12 AWG
Tensión CSA	300 V
Corriente CSA	10 A

Otros

Material de aislamiento	Termoplástico
Color	Gris
Altura	40 mm
Longitud	41,64 mm
Profundidad	31 mm
Material del tornillo de fijación	Sin
Material del conector base	E-Cu
Material de la superficie del conector	Sn

Clasificación

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0	EC002643
ETIM 7.0	EC002643
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Certificados de producto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme

Filename	Description	Filesize	File type
approval CSA	-	2.69 MB	PDF
approval UR	-	294.30 KB	PDF

Filename	Description	Filesize	File type
customer drawing	-	135.19 KB	PDF
customer drawing	-	133.07 KB	TIF
customer drawing DXF	-	598.39 KB	DXF

Filename	Description	Filesize	File type
brochure	-	10.06 MB	PDF

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	196.86 KB	PDF
RoHS certificate	-	197.18 KB	PDF
