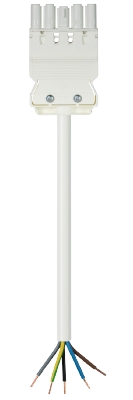

Cavo preconfezionato GST18I5K1B- 15H X20WS

Articlenr. U2.257.2063.2

gesis® CLASSIC Cavo di connessione, Presa - terminale libero, Numero di poli 5, Tensione nominale 250 V / 400 V, Corrente nominale 16 A, Tipo di cavo H05Z1Z1-F, Classe fuoco Eca, Lunghezza totale 20 m, Sezione nominale conduttore 1,5 mm², Colore della codifica / inserto Bianco

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Dati commerciali

Codice	U2.257.2063.2
Descrizione dell'articolo	Cavo preconfezionato GST18I5K1B- 15H X20WS
EAN	4015573892699
Quantità per ordine	2 pezzo/pezzi
Paese d'origine	CZ
Numero di tariffa doganale	85444290

Dimensioni dell'imballaggio

Lunghezza imballato	398 mm
Larghezza imballata	302 mm
Altezza imballata	198 mm
Peso lordo imballato	6196 g
Peso netto parte singola	2932 g
Volume confezionato	23799 ccm
Imballo	cartone
quantità di imballaggi	2 pezzo/pezzi

Certificati/Approvazioni

Generale

Corrente nominale	16 A
Tensione nominale	250 V / 400 V
Tensione nominale di tenuta	4 kV
Grado di inquinamento	2
Codifica meccanica	Codice 1
Resistenza di contatto	228,4 mOhm
Bloccabile	autobloccante (può essere sbloccato con un attrezzo)
Colore della codifica / inserto	Bianco
Marcatura del polo	3, N, PE, 2, 1
Colore della custodia con serracavo	Bianco

Esecuzione

Sezione nominale conduttore	1,5 mm²
Grado di protezione (IP)	IP40
Lunghezza di spelatura	9 mm
Lunghezza sguainatura	35 mm
Preparazione del terminale cavo	Terminali saldati a ultrasuoni
Tipo di cavo	H05Z1Z1-F
Colore del cavo	Bianco
Diametro cavo max.	10,1 mm
Tipo di cavo	Presa - terminale libero
Tipo di cavo preconfezionato	Cavo di connessione
Esecuzione lato 1	Connettore GST18i5
Esecuzione lato 2	Terminale libero

Materiale

Trattamento superficie	stagnato
Privo di alogeni	sì
Resistenza del cavo alla temperatura continuativa	70 °C
Resistenza alla temperatura continua dei componenti isolati	100 °C
Carico di infiammabilità	10,597 kWh/St
Classe di infiammabilità	Eca

Dimensioni

Lunghezza totale	20 m

Classificazione

ECLASS 11
ECLASS 8.1	27440604
ETIM 9.0	EC002587
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002587
ETIM 5.0	EC002587
ETIM 4.0	EC002587

Conformità del prodotto

ROHS conformity status	Conforme alle eccezioni
ROHS Eccezioni	III-6(c)
REACH-SVHC conformity status	Dichiarabile
REACH sostanze	Lead
REACH CAS-Numero	7439-92-1

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	433.11 KB	PDF
UKCA Declaration of Conformity	-	175.75 KB	PDF
approval DEKRA	-	2.39 MB	PDF
approval VDE	-	1.02 MB	PDF

Filename	Description	Filesize	File type
customer drawing	-	83.09 KB	PDF
customer drawing	-	81.06 KB	TIF
customer drawing DXF	-	3.26 MB	DXF

Filename	Description	Filesize	File type
REACH info	-	68.37 KB	PDF
tender text (TXT)	-	602.00 B	TXT

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	197.74 KB	PDF
RoHS certificate	-	197.87 KB	PDF

Articlenr.	Article-type description	Quantity
05.587.3156.0	Chiusura (G)ST18 WS	pieces
05.564.5353.0	Coperchio di protezione GST18I3/4/5 SW	pieces
05.564.5353.2	Coperchio di protezione GST18I3/4/5 WS	pieces
05.566.9253.0	Coperchio di protezione GST18I5 BUCHSEN	pieces
05.587.3156.1	Chiusura (G)ST18 SW	pieces
