Gehäuseunterteil BAS GUM GR 24 M25 B1

Articlenr. 71.440.2437.1

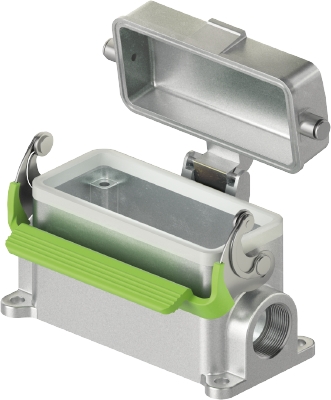

Gehäuseunterteil revos basic Metall-Serie ohne Beschichtung, mit Einhandverriegelung mit Schutzdeckel und Gewindebohrung M25 rechts und links, niedrige Bauform, 24-polig

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Kaufmännische Daten

Artikelnummer	71.440.2437.1
Artikelbezeichnung	Gehäuseunterteil BAS GUM GR 24 M25 B1
EAN	4049088350689
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85389099

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Nettogewicht Einzelteil	420 g
Volumen verpackt	0 ccm
Verpackungsmenge	0 St

Werkstoff des Gehäuses	Aluminium
Farbe	grau
Oberfläche	blank
Schutzart (IP)	IP66
UV-beständig	ja
Brennbarkeitsklasse des Isolierstoffs nach UL 94	sonstige
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Baugröße	24
Ausführung des Gehäuses	Aufbau (Sockel)
Art der Verriegelung	Längsbügel
Kabeleinführung	zweiseitig
Art der Kabeleinführung	Gewinde
Mit Kabelverschraubung	nein
Gewindegröße M	25
Gewindegröße PG
Klappdeckel	ja
EMV-Ausführung	nein
Länge	144 mm
Breite	57 mm
Höhe	57 mm

ECLASS 11	27440202
ECLASS 8.1	27440202
ETIM 9.0	EC000437
ETIM 8.0	EC000437
ETIM 7.0	EC000437
ETIM 6.0	EC000437
ETIM 4.0	EC000437
ETIM 3.0	EC000437

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	45.12 KB	PDF
UKCA Declaration of Conformity	-	39.31 KB	PDF

Filename	Description	Filesize	File type
customer drawing	-	83.20 KB	PDF
customer drawing	-	81.15 KB	TIF
customer drawing DXF	-	1.44 MB	DXF

Filename	Description	Filesize	File type
3D product image	-	396.08 KB	PDF
CAD STEP data	-	1.66 MB	STP
IGES data	-	4.49 MB	IGS
JT data	-	99.80 KB	JT

Filename	Description	Filesize	File type
catalogue	-	41.84 MB	PDF

Articlenr.	Article-type description	Quantity
70.300.2440.0	female insert BAS BUS 24 2,5 50	pieces
70.301.2440.0	female insert BAS BUS 24 2,5 50 AU	pieces
70.302.2440.0	female insert BAS BUS OD 24 2,5 50	pieces
70.310.2440.0	male insert BAS STS 24 2,5 50	pieces
70.311.2440.0	male insert BAS STS 24 2,5 50 AU	pieces
70.312.2440.0	male insert BAS STS OD 24 2,5 50	pieces
70.500.2453.0	female insert BAS BUF 24 2,5 50	pieces
70.510.2453.0	male insert BAS STF 24 2,5 50	pieces
70.700.2458.0	female insert BAS BUC 24 50	pieces
70.710.2458.0	male insert BAS STC 24 50	pieces
70.800.4656.0	female insert BAS BUCK 46 50 PC	pieces
70.810.4656.0	male insert BAS STCK 46 50	pieces
70.400.1040.0	female insert BAS BUS 10 2,5 64	pieces
70.410.1040.0	male insert BAS STS 10 2,5 64	pieces
70.400.1640.0	female insert BAS BUS 16 2,5 64	pieces
70.410.1640.0	male insert BAS STS 16 2,5 64	pieces
72.300.2453.0	female insert BAS BUS 24 2,5 69	pieces
72.310.2453.0	male insert BAS STS 24 2,5 69	pieces
72.700.2458.0	female insert BAS BUC 24 69	pieces
72.710.2458.0	male insert BAS STC 24 69	pieces
73.800.0853.0	female insert DD BUC 108 1,5 25	pieces
73.810.0853.0	male insert DD STC 108 1,5 25	pieces
70.405.2453.0	female insert BAS BUP 24 2,5 50 AG	pieces
70.415.2453.0	male insert BAS STP 24 2,5 50 AG	pieces
70.300.2402.0	female insert BAS BUS 24 2,5 50 AG	pieces
70.310.2402.0	male insert BAS STS 24 2,5 50 AG	pieces
