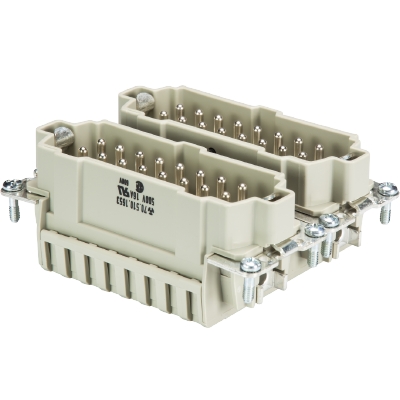

Han indsats BAS STF 32 2,5 50

Artikelnr. 70.510.3253.0

Revos Basic Indsats han fjeder 32-pol 500V/16A Indsats

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Array

	70.510.3253.0
	Han indsats BAS STF 32 2,5 50
EAN	4015573374928
Ordre enhed	5 St
	DE
	85366990

Emballagens dimensioner

	233 mm
	175 mm
	38 mm
	165,8 g
	149 g
	1549 ccm
	pap
	1 St

Godkendelser

Generelt

Model	Han indsats
Brandbarheds klasse af isoleringsmateriale iht. med UL 94	V2
Farve	grå
Stikcykler	500
Forureningsgrad	3
Modular version	nej
Min. Driftstemperaturområde	-40 °C
Maks. Driftstemperaturområde	120 °C

Tilslutningsdata

Tilslutning	Fjeder tilslutning
Antal poler	32
Ekskl. skifte kontakter	0
Antal poler nominel strøm 2	0
Antal poler nominel strøm 3	0
Totalt antal af poler (uden jord kontakt)	32
Med lederbeskyttelse	ja
Min. lederdiameter Massiv (massiv/flerkoret)	0.5 mm²
Maks. lederdiameter Massiv (massiv/flerkoret)	2.5 mm²
Beskyttelseskontakt	ja

Specifikationer UL/CSA

Nominel spænding i henhold til UL/CSA	600 V
Nominel strøm i henhold til UL	16 A
Nominel strøm i henhold til CSA	16 A
Min. kvadrat flerkoret leder	0.14 mm²
Maks. kvadrat flerkoret leder	2.5 mm²
Kvadrat fleksibel AWG wire	26-12 AWG

Model

med huse	nej

Kontakter

Kontakt material	Kobberlegering
overflade	forsølvet
overgangsmodstand	≤ 3 mOhm
Afisoleringslængde	7 mm

Skruehoved design / anbefalet tilspændingsmoment

Monteringsskruer	H1/0,5-0,7 Nm
Jordleder skruer	H2/1,2-1,6 Nm

Specifikationer DIN EN 61984

Nominel spænding	500 V
Nominel spænding til PE	500 V
Nominel strøm	16 A
Nominel impuls spænding	6 kV

Klassifikation

ECLASS 11
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438
ETIM 3.0	EC000438

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	45.12 KB	PDF
UKCA-Konformitätserklärung	-	39.31 KB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung UR	-	139.18 KB	PDF
Zulassung VDE	-	1.66 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Maßbild	-	31.40 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	467.60 KB	PDF
CAD IGES-Daten	-	5.73 MB	IGS
CAD JT-Daten	-	1.06 MB	JT
CAD-STEP-Daten	-	2.28 MB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
Katalog	-	41.84 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.73 KB	PDF
RoHS Zertifikat	-	197.76 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Preis	Menge
06.502.4000.0	Skruetrækker DIN 5264 A 0,6 x 3,5		Stück

Artikelnr.	Artikel-/Typbezeichnung	Menge
70.350.3235.0	Gehäuseoberteil BAS GOT GA 32 M32 50 A0	Stück
70.350.3235.1	Gehäuseoberteil BAS GOT GA 32 M32 50 A1	Stück
70.350.3235.2	Gehäuseoberteil BAS GOT GA 32 M32 50 A2	Stück
70.350.3235.3	Gehäuseoberteil BAS GOT GA 32 M32 A3	Stück
70.352.3235.0	Gehäuseoberteil BAS GOT GC 32 M32 50 A0	Stück
70.352.3235.1	Gehäuseoberteil BAS GOT GC 32 M32 50 A1	Stück
70.352.3235.2	Gehäuseoberteil BAS GOT GC 32 M32 50 A2	Stück
70.352.3235.3	Gehäuseoberteil BAS GOT GC 32 M32 A3	Stück
70.353.3235.1	Gehäuseoberteil BAS GOT GA 32 M40 50 A1	Stück
70.353.3235.2	Gehäuseoberteil BAS GOT GA 32 M40 50 A2	Stück
70.354.3235.1	Gehäuseoberteil BAS GOT GC 32 M40 50 A1	Stück
70.354.3235.2	Gehäuseoberteil BAS GOT GC 32 M40 50 A2	Stück
70.320.3228.0	Gehäuseunterteil BAS GUT GA 32 50 A	Stück
70.700.3253.0	Buchseneinsatz BAS BUC 32 50	Stück
70.300.3253.0	Buchseneinsatz BAS BUS 32 2,5 50	Stück
70.500.3253.0	Buchseneinsatz BAS BUF 32 2,5 50	Stück
70.300.3202.0	Buchseneinsatz BAS BUS 32 2,5 50 AG	Stück
