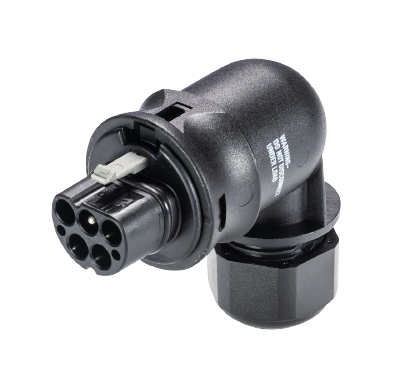

Stik RST20I4C S1 YR1 V SW

Numer produktu 96.144.0053.1

RST20i4 4-pol stik vinklet 90° han med Crimp tilslutning. 250/400V/20A 0,75-4mm2 Kodefarve: sort. Kapslingsklasse: IP69

Not yet available!

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Array

	96.144.0053.1
	Stik RST20I4C S1 YR1 V SW
EAN	4049644012235
Ordre enhed	100 St
	DE
	85369010

Emballagens dimensioner

	0 mm
	0 mm
	0 mm
	0 g
	0 kg
	0 ccm

Godkendelser

Generelt

Nominel strøm	20 A
Nominel spænding	250 V / 400 V
Nominel impuls spænding	4 kV
Trækaflastning	ja
Forureningsgrad	3
låsbar
Farve på kodning/kontaktindsats	Sort
Pol-mærkning	1, 2, 3, PE
Hus farve inklusiv trækaflastning	Sort
RAL-Nummer Codierung/Kontakteinsatz	9005

Tilslutningsdata

Kabeldiameter max.	10 mm
Kabeldiameter min.	6 mm
Tværsnit fintrådet max.	4 mm²
Tværsnit flerkoret 2 (min.)	0,75 mm²
Tilslutninger per pol	1
Afisoleringslængde	37 mm
Afisoleringslængde	7 mm

Specifikationer UL

	600 V
Nominel strøm UL	20 A
Tværsnit massiv 3 (max.)	12 AWG
Tværsnit massiv 4 (min.)	18 AWG
Tværsnit flerkoret min.	18 AWG
Tværsnit max.	12 AWG
Degree of protection (NEMA)	4, 4X, 6, 6P

Model

Model	Han
Tilslutning	Crimp
Tæthedsklasse (IP)	IP66/68 (3m;2h) /IP69

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0 kWh
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	forsølvet

Dimensioner

Længde	71,4 mm
Bredde	34,6 mm
Højde	62,3 mm

Note

Note	Bestil venligst crimpkontakter separat (under fits with)

Klassifikation

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

nazwa pliku	Description	rozmiar pliku	Typ pola
Instrukcja montażu	-	420.14 KB	PDF
REACH Info	-	68.37 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Katalog	-	15.38 MB	PDF

Numer produktu	Opis/typ	Ilość
05.545.0021.8	han ben CRIMP RST20i4/i5 1,0QMM	szt.
05.545.0121.8	han ben CRIMP RST20i4/i5 1,5QMM	szt.
05.545.0221.8	han ben CRIMP RST20i4/i5 2,5QMM	szt.
05.545.0321.8	han ben CRIMP RST20i4/i5 4,0QMM	szt.
05.565.9953.1	Blindprop for hanstik SW	szt.
99.532.0000.7	Blindprop for hanstik SW	szt.

Numer produktu	Opis/typ	Ilość
96.141.0053.1	złącze RST20I4C B1 ZR1 SW	szt.
96.141.1053.1	Device connector RST20I4C B1 M01 SW	szt.
96.141.2153.1	Device connector RST20I4C B1 M03 SW	szt.
96.141.2053.1	Device connector RST20I4C B1 M00 SW	szt.
96.143.2053.1	Device connector RST20I4C B1 M90 SW	szt.
96.143.2253.1	Device connector RST20I4C B1 M91 SW	szt.
