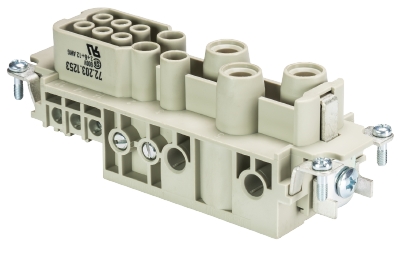

Buchseneinsatz POW BUS 3/3/6 HEA CA AG

Numer produktu 72.203.1253.0

revos POWER 3-/3-/6-polig + PE, Steckereinsatz 690/400V3x100A + 690/400V/3x40A + 400/230V6x16A, Schraubanschluss

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	72.203.1253.0
Artikelbezeichnung	Buchseneinsatz POW BUS 3/3/6 HEA CA AG
EAN	4015573226746
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	316 mm
Breite verpackt	170 mm
Höhe verpackt	52 mm
Bruttogewicht verpackt	1660 g
Nettogewicht Einzelteil	157,3 g
Volumen verpackt	2793 ccm

Eldas Number

727902311

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	HB
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Alternative Baugröße	24
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Schraubanschluss
Polzahl	3
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	3
Polzahl zu Nennstrom 3	6
Gesamtpolzahl ohne Erdungskontakt	12
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	1 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	25 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	100 A
Nennstrom nach CSA	100 A
Aderquerschnitt flexibler Draht Min.	1 mm²
Aderquerschnitt flexibler Draht Max.	25 mm²
Aderquerschnitt flexibler AWG-Draht	18-2 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 1,5 mOhm
Abisolierlänge	14 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M5/2,0-2,5 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	690 V
Nennspannung 2	400 V
Nennspannung zu PE	400 V
Nennstrom	100 A
Nennstrom 2	40 A
Nennstrom 3	16 A
Bemessungsstoßspannung	4 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438
ETIM 3.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

nazwa pliku	Description	rozmiar pliku	Typ pola
Approval UR	-	79.34 KB	PDF
Approval VDE	-	10.29 MB	PDF
Deklaracja UKCA	-	39.31 KB	PDF
Deklaracja zgodności	-	45.12 KB	PDF
Dopuszczenie CSA	-	40.83 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Wymiary-rysunek	-	-	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
3D rysunek	-	-	PDF
CAD IGES-dane	-	-	IGS
CAD JT-dane	-	-	JT
CAD STEP-dane	-	-	STP

Numer produktu	Opis/typ	Cena	Ilość
72.250.2435.2	Osłona POW GOT GA 24 M50 69 A2		szt.
72.213.1253.0	Wkład gniazda POW STS 3/3/6 HEA CA AG		szt.
