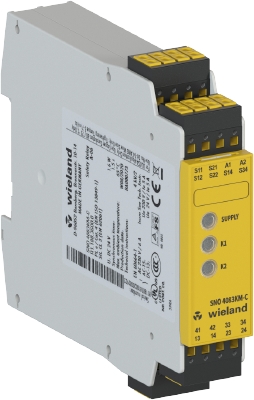

Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO 4083KM-C 0,5s_ AC 115-230V

Numer produktu R1.188.3860.0

Basisgerät auch für Aufzüge EN 81-20/50 und Brenner EN50156-1, ein- oder zweikanalige Ansteuerung, automatischer oder manueller Reset mit Überwachung, Querschlußerkennung, Synchronzeit-Überwachung 0,5s, 3 Freigaben, 1 Melder, AC 115-230 V, Federkraftklemme steckbar

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	R1.188.3860.0
Artikelbezeichnung	Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO 4083KM-C 0,5s_ AC 115-230V
EAN	4049088159411
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85364900

Verpackungsmaße

Länge verpackt	167 mm
Breite verpackt	142 mm
Höhe verpackt	32 mm
Bruttogewicht verpackt	233 g
Nettogewicht Einzelteil	233 g
Volumen verpackt	758 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Funktionsanzeige	3 LED, grün
Luft- und Kriechstrecken zwischen den Stromkreisen	EN 60664-1
Schutzart nach EN 60529 (Gehäuse)	IP40
Schutzart nach EN 60529 (Klemmen)	IP20
Betriebsumgebungstemperatur min.	-25 °C
Betriebsumgebungstemperatur max.	65 °C
Anzugsdrehmoment min.	0,5 Nm
Anzugsdrehmoment max.	0,6 Nm
Anzugsdrehmoment	0,6 Nm
Anschlussquerschnitte Federkraftklemme	2 x 0.25mm² - 1.5mm²
Gewicht	0,2 kg
Normen	EN ISO 13849-1EN 62061, EN 81-1EN 50156-1; EN 62061; EN 81-1; EN 50156-1
Geeignet für Sicherheitsfunktionen	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Mit Starteingang	ja
Stoppkategorie nach IEC 60204	0
Tragschienenmontage möglich	ja

Anschlussdaten

Abnehmbare Klemmen	ja
Ausführung des elektrischen Anschlusses	Federkraftanschluss

Sicherheitstechnische Kenngrößen

Kategorie (ISO 13849-1)	4
PL (ISO 13849-1)	Level e
SIL_CL(IEC 62061)	3
PFD_d (Low demand mode)	5 E-6
PFH_d (High demand mode)	2 E-9 1/h
HFT	1
DC	97 %
MTTF_d	130 a
λ_S	1085,6 FIT
λ_D	677,4 FIT
λ_DU	19,1 FIT
λ_DD	658,3 FIT
T_M	20 a
Proof test intervall (High demand mode)	20 a

Anwendung

Ausführung	Grundgerät
Geeignet zur Überwachung von Magnetschaltern	ja
Geeignet zur Überwachung von Näherungsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von optoelektronischen Schutzeinric	ja
Geeignet zur Überwachung von Positionsschaltern	ja

Ausgangskreis

Freigabestrompfade	Schließer
Meldestrompfade	Öffner
Kontaktmaterial	Ag-Legierung, vergoldet
Schaltnennspannung, Freigabestrompfade AC	230 V
Schaltnennspannung, Freigabestrompfade DC	24 V
Schaltnennspannung, Meldestrompfade AC	230 V
Schaltnennspannung, Meldestrompfade DC	24 V
Max. therm. Dauerstrom I_th,Freigabestrompfade	6 A
Max. therm. Dauerstrom I_th,Meldestrompfade	2 A
Max. Summenstrom I² aller Strompfade	25 A²
Gebrauchskategorie AC-15 (Schliesser)	Ue 230V, Ie 5A
Gebrauchskategorie DC-13 (Schliesser)	Ue 24V, Ie 5A
Kurzschlussschutz (Schliesser)	Schmelzsicherung 6 A Klasse gG, Schmelzintegral < 100 A²s
Mechanische Lebensdauer	10⁷ Schaltspiele
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3

Steuerkreis

Nennausgangsspannung DC	22,5 V
Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	25 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	100 mA
Ansprechzeit (Manueller Start tA1)	250 ms
Ansprechzeit (Automatischer Start tA2)	250 ms
Min. Einschaltdauer	60 ms
Wiederbereitschaftszeit tW	120 ms
Rückfallzeit tR	20 ms
Synchronzeitüberwachung tS	0,5 s
Zulässige Testpulszeit tTP	< 0,8 ms
Max. Leitungswiderstand, pro Kanal	≤ 12 Ω
Ausführung der Schaltfunktion der Eingänge	Schließer
Auswertung der Eingänge	zweikanalig

Versorgungskreis

Nennspannung U_N	DC 24 V / AC 115-230 V
Bemessungsleistung AC	4 VA
Nennfrequenz min.	50 Hz
Nennfrequenz max.	60 Hz
Betriebsspannung min.	97 V
Betriebsspannung max.	253 V
Galvanische Trennung Versorgungskreis - Steuerkreis	ja

Abmessungen

Tiefe	114 mm
Breite	22,5 mm
Höhe	106,5 mm

Klassifikation

ECLASS 11	27371819
ECLASS 8.1	27371819
ETIM 9.0	EC001449
ETIM 8.0	EC001449
ETIM 7.0	EC001449
ETIM 6.0	EC001449
ETIM 5.0	EC001449

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-7(c)I
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1
