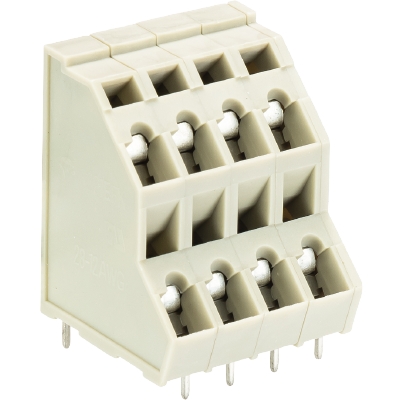

印刷电路板端子 8291 EFK / 12 / 24

Articlenr. 27.008.4253.0

PCB2层接线端子，24极，带2.5mm² 弹簧连接且引线倾斜，无标记，针距：5.08mm，系列号：8291 EFK/ 12/24

Price

Stock on request

Quantity

pieces

停产--最后一次订购!

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

商业数据

部件号	27.008.4253.0
文章描述	印刷电路板端子 8291 EFK / 12 / 24
EAN	4015573873896
订货单位	20 一片
原籍国	TW
海关税号	85369010

包装尺寸

包装长度	253 mm
包装宽度	195 mm
高度包装	91 mm
包装毛重	819,68 g
单件净重	27,384 g
容积包装	4489 ccm
包装
	20 一片

证书/认证

总则

模块放置	5,08 mm
连接类型	张力卡箍连接
焊接工艺	波峰焊
包装
极数	24
电路板导线	180°
层数	2
综合测试插座	否
绝缘板	是
止动销	否
标记	否

技术数据

标称截面积	2.5 mm²
额定电流	12 A
过压等级 I	1000 V
过压等级 II	690 V
过压等级 III	250 V
额定脉冲电压	4 kV
剥线长度	6 mm

连接数据

实心线最小截面积	0,08 mm²
实心线最大截面	2,5 mm²
精细绞线最小截面积	0,08 mm²
精细绞线最大截面	2,5 mm²
剥线长度	6 mm

UL/CSA技术数据

截面积 UL	28-12 AWG
UL电压	300 V
当前现场接线	10 A
当前工厂布线	10 A
截面积 CSA	28-12 AWG
CSA电压	300 V
CSA电流	10 A

其它

绝缘材料类型	热塑性
颜色	灰色
高度	26,5 mm
长度	61,96 mm
深度	21 mm
附件螺钉材料	无
触点底座材料	E-Cu
触点表面材料	Sn

Classification

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

产品合规性

ROHS conformity status	符合
REACH-SVHC conformity status	符合

Filename	Description	Filesize	File type
approval CSA	-	2.69 MB	PDF
approval UR	-	294.30 KB	PDF

Filename	Description	Filesize	File type
customer drawing	-	125.66 KB	PDF
customer drawing	-	123.54 KB	TIF
customer drawing DXF	-	480.88 KB	DXF

Filename	Description	Filesize	File type
brochure	-	10.06 MB	PDF

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	196.86 KB	PDF
RoHS certificate	-	197.18 KB	PDF
