Stik RST20I7S S1 YR2 TB04

Numer produktu 96.074.4153.6

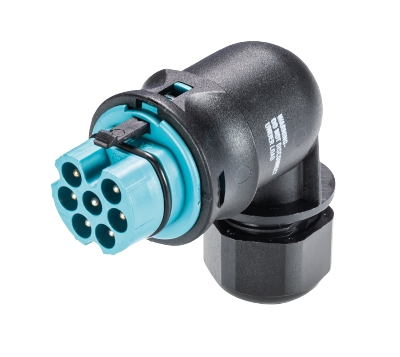

RST20i7 7-pol stik vinklet 90° han med skrue tilslutning. 250/400V/20A 0,2-2,5mm² Kodefarve: turkis. Kapslingsklasse: IP69

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Array

	96.074.4153.6
	Stik RST20I7S S1 YR2 TB04
EAN	4049088487811
Ordre enhed	100 St
	DE
	85366990

Emballagens dimensioner

	398 mm
	302 mm
	198 mm
	6070 g
	55,56 g
	23799 ccm
	pap
	100 St

Godkendelser

Generelt

Nominel strøm	20 A
Nominel spænding	250 V / 400 V
Nominel impuls spænding	4 kV
Trækaflastning	ja
Forureningsgrad	3
låsbar
Farve på kodning/kontaktindsats	turkisblå
Pol-mærkning	L, N, PE, 1, 2, 3, 4
Hus farve inklusiv trækaflastning	Sort
RAL-Nummer Codierung/Kontakteinsatz	5018

Tilslutningsdata

Kabeldiameter max.	14 mm
Kabeldiameter min.	10 mm
Kvadrat massiv	1,5 mm²
Tværsnit massiv 2 (min.)	0,2 mm²
Tværsnit fintrådet max.	2,5 mm²
Tværsnit flerkoret 2 (min.)	0,2 mm²
Tilslutninger per pol	1
Afisoleringslængde	25 mm
Afisoleringslængde	8 mm

Specifikationer UL

Tværsnit flerkoret min.	20 AWG
UL Klassifikation huse	UL-V2
UL Klassifikation trækaflastninger	UL-V2

Model

Model	Han
Tilslutning	skruetilslutning
Tæthedsklasse (IP)	IP66/68 (3m;2h) /IP69

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0,35 kWh/St
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	forsølvet

Dimensioner

Længde	71 mm
Bredde	34,6 mm
Højde	63,8 mm

Note

Note

Klassifikation

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

nazwa pliku	Description	rozmiar pliku	Typ pola
Approval BV	-	575.38 KB	PDF
Approval RINA	-	1.29 MB	PDF
Approval VDE	-	1.47 MB	PDF
Deklaracja UKCA	-	35.64 KB	PDF
Deklaracja zgodności	-	42.64 KB	PDF
Dopuszczenie GL	-	229.85 KB	PDF
Dopuszczenie LR	-	879.33 KB	PDF
Dopuszczenie cULus	-	571.54 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
rysunek klienta	-	89.50 KB	TIF
rysunek klienta	-	91.48 KB	PDF
rysunek klienta DXF	-	9.24 MB	DXF

nazwa pliku	Description	rozmiar pliku	Typ pola
3D rysunek	-	772.48 KB	PDF
CAD IGES-dane	-	2.27 MB	IGS
CAD JT-dane	-	2.41 KB	JT
CAD STEP-dane	-	795.19 KB	STP

nazwa pliku	Description	rozmiar pliku	Typ pola
Instrukcja montażu	-	1.96 MB	PDF
Opis oferty (DOCX)	-	13.72 KB	DOCX
REACH Info	-	68.37 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Katalog	-	15.38 MB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Certyfikat RoHS	-	197.77 KB	PDF
Deklaracja REACH SVHC	-	197.74 KB	PDF

Numer produktu	Opis/typ	Cena	Ilość
99.591.0000.7	Blindprop for hanstik SW		szt.
Z5.569.5353.1	Blindprop for hanstik SW		szt.

Numer produktu	Opis/typ	Ilość
96.071.4153.6	złącze RST20I7S B1 ZR2 TB04	szt.
9L.071.4153.6	złącze RST20I7S 11 ZR2 TB04	szt.
96.075.6153.6	Device connector RST20I7S B1 M13V TB04	szt.
96.073.6253.6	Device connector RST20I7S B1 M91V TB04	szt.
96.073.6053.6	Device connector RST20I7S B1 M90V TB04	szt.
96.071.6253.6	Device connector RST20I7S B1 M01V TB04	szt.
9L.071.6253.6	Device connector RST20I7S 11 M01V TB04	szt.
96.071.6053.6	Device connector RST20I7S B1 M00V TB04	szt.
9L.071.6053.6	Device connector RST20I7S 11 M00V TB04	szt.
96.071.6153.6	Device connector RST20I7S B1 M03V TB04	szt.
9L.071.6153.6	Device connector RST20I7S 11 M03V TB04	szt.
