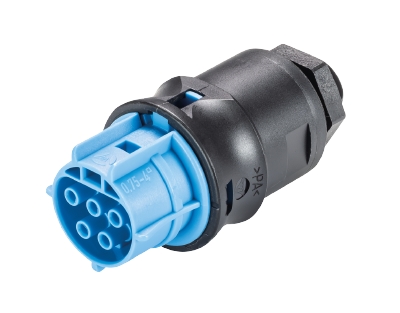

Geräteanschluss RST20I5C B1 M03 BL07

Numer produktu 96.151.2153.9

RST20i5 Geräteanschluss M16, 5-polig, Buchsenteil für Crimpkontakt, modular, Anwendung 250/400V, 20A, Kodierfarbe lichtblau, Gehäusefarbe schwarz

Noch nicht lieferbar!

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	96.151.2153.9
Artikelbezeichnung	Geräteanschluss RST20I5C B1 M03 BL07
EAN	4049644012730
Bestelleinheit	100 St
Ursprungsland	DE
Zolltarifnummer	85369010

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Nettogewicht Einzelteil	0 kg
Volumen verpackt	0 ccm

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	250 V / 400 V
Verschmutzungsgrad	3
Bemessungsstoßspannung	4 kV
Durchgangswiderstand	0,7 mOhm
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	lichtblau
Polkennzeichnung	1, 2, 3, 4, 5

Anschlussdaten

Anschlussquerschnitt feindrähtig mm² max.	4 mm²
Anschlussquerschnitt feindrähtig mm² min.	0,75 mm²
Anschlüsse pro Pol	1
Abisolierlänge	7 mm

Technische Daten UL

Anschlussquerschnitt mehrdrähtig AWG min.	18 AWG

Ausführung

Ausführung	Buchse
Anschlussart	Crimp
Anschluss Gewinde	M16
Steckrichtung	gerade
Schutzart (IP)	IP66/68 (3m;2h) /IP69
Gehäusewandstärke (min.)	0,5 mm
Gehäusewandstärke (max.)	8 mm

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0 kWh
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	71,2 mm
Breite	34,6 mm
Höhe	34,6 mm

Hinweis

Hinweis	Crimpkontakte bitte separat dazu bestellen (unter passende Produkte); Lagefixierung durch Abflachung am Gewinde

Klassifikation

ECLASS 11	27440602
ECLASS 8.1	27440602
ETIM 9.0	EC002566
ETIM 8.0	EC002566
ETIM 7.0	EC002566
ETIM 6.0	EC002566
ETIM 5.0	EC002566
ETIM 4.0	EC002566

nazwa pliku	Description	rozmiar pliku	Typ pola
Instrukcja montażu	-	420.14 KB	PDF
Opis oferty (DOCX)	-	13.65 KB	DOCX
REACH Info	-	68.37 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Katalog	-	15.38 MB	PDF

Numer produktu	Opis/typ	Ilość
02.125.5521.8	Buchsenkontakt CRIMP RST20i4/i5 1,0QMM	szt.
02.125.5621.8	Buchsenkontakt CRIMP RST20i4/i5 1,5QMM	szt.
02.125.5721.8	Buchsenkontakt CRIMP RST20i4/i5 2,5QMM	szt.
02.125.5821.8	Buchsenkontakt CRIMP RST20i4/i5 4,0QMM	szt.
99.530.0000.7	Verschlussstück für Buchsen SW	szt.
Z5.565.9853.1	Verschlussstück für Buchsen SW	szt.
05.564.8653.1	Handentriegelung RST20i3/i5 SCHWARZ	szt.

Numer produktu	Opis/typ	Ilość
96.152.0053.9	złącze RST20I5C S1 ZR1SV BL07	szt.
96.152.0153.9	złącze RST20I5C S1 ZR2SV BL07	szt.
96.152.0553.9	złącze RST20I5C S1 ZR3SV BL07	szt.
96.154.0053.9	złącze RST20I5C S1 YR1SV BL07	szt.
96.154.0153.9	złącze RST20I5C S1 YR2SV BL07	szt.
