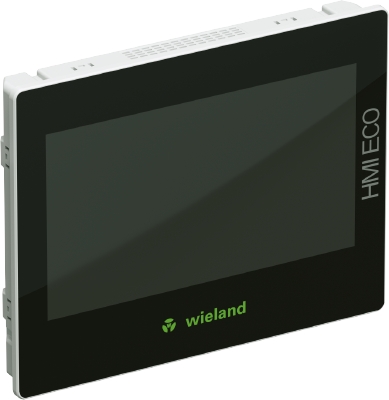

Pannello HMI HMI-ECO-150

Codice del prodotto 83.050.0004.0

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Dati commerciali

Codice	83.050.0004.0
Descrizione dell'articolo	Pannello HMI HMI-ECO-150
EAN	4049088531736
Quantità per ordine	1 pezzo/pezzi
Paese d'origine	TW
Numero di tariffa doganale	85423190

Dimensioni dell'imballaggio

Lunghezza imballato	550 mm
Larghezza imballata	415 mm
Altezza imballata	180 mm
Peso lordo imballato	4220 g
Peso netto parte singola	3000 g
Volume confezionato	41085 ccm
Imballo	cartone
quantità di imballaggi	1 pezzo/pezzi

Certificati/Approvazioni

Display

Diagonale dello schermo (Inch)	15
Numero di pixels, orizzontale	1024
Numero di pixels, verticale	768
Tipo di display	TFT Colour LCD with LED Backlight
Max. Colori	16-bit
Durata della retroilluminazione in ore	50000
Touch Technology	Resistive touch
CPU Typ	RISC ARM9 32 Bit

Dati tecnici

Temperatura di esercizio min.	-10 °C
Temperatura di esercizio max.	60 °C
Temperatura di stoccaggio / trasporto max.	70 °C
Temperatura di stoccaggio / trasporto min.	-20 °C
relative humidity min.	10 %
relative humidity max.	90 %
Grado di protezione (IP)	IP66
Degree of protection (NEMA)	4X
Numero di interfacce HW industrial Ethernet	1
Numero di interfacce HW seriale RS232	1
Numero di interfacce HW seriale RS422	1
Numero di interfacce HW seriale RS485	4
Numero di interfacce HW USB	1
Supporta il protocollo per MODBUS	sì
Norme	EN61000-6-2, EN61000-6-4
Approvazioni	sì
cooling	Raffreddamento naturale con distanza minima di 50 mm dall'ambiente
Shock	X,Y,Z direction, 1G, 30 minutes shock test
Real Time Clock	sì
Battery Backed RAM	sì
Vibrazione	10...55 Hz (IEC60068-2-64)
Certificazione UL	UL61010
Certificazione ROHS	sì
Ethernet Protocols	ADS for TwinCAT3, Modbus TCP Slave, Modbus TCP Master, Ethernet IP, u.v.a.
Famiglie di PLC compatibili	Siemens, Allen Bradley, Beckhoff, Wago, Schneider, u.v.a.
Cicli Operativi	≥ 1000000
Power Supply Type	SELV (UL 508, UL 248)
Tipo di font	Taiwanese (traditional Chinese), Japanese (ANK, Kanji), Kyrilic, Korean, Chinese (simp. Chinese), ASCII (Europ front type)

Circuito di alimentazione

Min. tensione di alimentazione nominale DC	21,6 V
Max. tensione nominale di alimentazione con DC	26,4 V
Tipo di tensione	DC
Carico nominale DC	20 W

Dimensioni

Larghezza della parte anteriore	399,1 mm
Altezza della parte anteriore	297,6 mm
Profondità di installazione	57,5 mm
Dimensione larghezza cutout.	384,5 mm
Dimensione altezza cutout.	283 mm
Peso	3 kg

Classificazione

ECLASS 11	27242301
ECLASS 8.1	27242301
ETIM 9.0	EC001414
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC001414
ETIM 5.0	EC001414
ETIM 4.0	EC001414

Conformità del prodotto

ROHS conformity status	Conforme alle eccezioni
ROHS Eccezioni	III-6(a); III-6(c); III-7(a); III-7(c)I
REACH-SVHC conformity status	Dichiarabile
REACH sostanze	Lead
REACH CAS-Numero	7439-92-1

Nome file	Description	Dimensioni	Tipo di file
Approval cULus	-	275.39 KB	PDF
Dichiarazione di conformità CE	-	45.66 KB	PDF
Dichiarazione di conformità UKCA	-	47.20 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Disegno del cliente	-	53.59 KB	PDF
Disegno del cliente DXF	-	3.54 MB	DXF
Disegno del cliente TIFF	-	51.42 KB	TIF

Nome file	Description	Dimensioni	Tipo di file
Dati CAD-IGES	-	12.65 MB	IGS
Dati CAD-JT	-	2.54 MB	JT
Dati CAD-STEP	-	5.59 MB	STP
Immagine del prodotto in 3D	-	261.08 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
hmiPLAN	-	282.00 B	HTM

Nome file	Description	Dimensioni	Tipo di file
Istruzioni di montaggio	-	345.99 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Certificato RoHS	-	199.12 KB	PDF
Dichiarazione REACH SVHC	-	197.72 KB	PDF

Codice del prodotto	Designazione tipo/articolo	Quantità
78.999.4000.0	patch per cavo MOD ZBH RJ45 0,25 m	Piece(s)
78.999.4100.0	patch per cavo MOD ZBH RJ45 0,5 m	Piece(s)
78.999.4200.0	patch per cavo MOD ZBH RJ45 1,0 m	Piece(s)
78.999.4300.0	patch per cavo MOD ZBH RJ45 2,0 m	Piece(s)
78.999.4400.0	patch per cavo MOD ZBH RJ45 3,0 m	Piece(s)
78.999.4500.0	patch per cavo MOD ZBH RJ45 5,0 m	Piece(s)
78.999.4600.0	patch per cavo MOD ZBH RJ45 7,5 m	Piece(s)
78.999.4700.0	patch per cavo MOD ZBH RJ45 10 m	Piece(s)
