connecteur RST20I7S B1 ZRX TB04

Codice del prodotto 96.071.4253.6

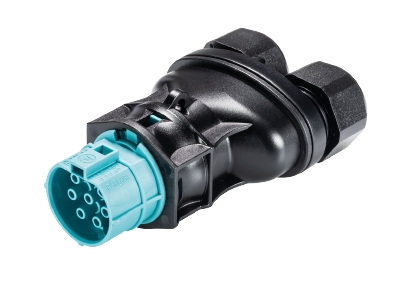

RST® CLASSIC connecteur, connecteur double, nombre de pôles 7, prise de courant, type de connexion connexion à vis, tension nominal 250 V / 400 V, courant nominal 20 A, diamètre du câble 6 - 10 mm, couleur de codage / insert de contact bleu turquoise

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

données commerciales

numéro d'article	96.071.4253.6
description de l'article	connecteur RST20I7S B1 ZRX TB04
EAN	4049088487934
unité de commande	100 pièce(s)
pays d'origine	DE
numéro de tarif douanier	85366990

dimensions de l’emballage

longueur emballée	408 mm
largeur emballée	272 mm
hauteur emballée	248 mm
poids brut emballé	9810 g
poids net pièce unique	90,9 g
volume emballé	27522 ccm
conditionnement	carton
quantité d'emballages	100 pièce(s)

certificats/approbations

général

courant nominal	20 A
tension nominal	250 V / 400 V
tension nominale d'impultion	4 kV
soulagement de la tension	oui
degré de pollution	3
verrouillable	autobloquant (peut être desserré à l'aide d'un outil)
couleur de codage / insert de contact	bleu turquoise
Marquage de pôle	L, N, PE, 1, 2, 3, 4
couleur du boîtier avec décharge de traction	noir
RAL-Nummer Codierung/Kontakteinsatz	5018

données de connexion

diamètre du câble max.	10 mm
diamètre du câble min.	6 mm
section de raccordement solide mm² max.	1,5 mm²
section de raccordement solide mm² min.	0,2 mm²
section de raccordement multifilaire max.	2,5 mm²
section de connexion à fils fins mm² min	0,2 mm²
terminaison par pôle	1
longueur de dégainage	40 mm
longueur de la bande de fil	8 mm

données techiques UL

connection cross section stranded min.	20 AWG
logement de classification UL	UL-V2
classification UL Soulagement de la souche	UL-V2

version

version	prise de courant
type de connexion	connexion à vis
classe de protection (IP)	IP66/68 (3m;2h) /IP69

matériel

matériau du boîtier	polyamide
sans halogène	oui
matériel de contact	CuZn
résistance au feu	0,548 kWh/St
partie isolante Résistance à la température continue	100 °C
traitement de surface	plaqué argent

dimensions

longueur	99 mm
largeur	59 mm
hauteur	38 mm

remarque

remarque	3 pôles max. 20A, 4 pôles max. 5A; conducteur 2,5 mm² seulement sans embout

classification

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

conformité du produit

statut de conformité RoHS	conforme avec des exceptions
exemptions ROHS	III-6(c)
statut de conformité REACH-SVHC	doit être déclaré
substances REACH-SVHC	Lead
REACH-SVHC Numéros CAS	7439-92-1
