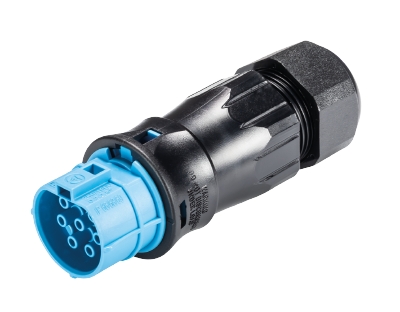

Steckverbinder RST20I7C 11 ZR6 BL07

Codice del prodotto 9L.171.0853.9

RST® CLASSIC Steckverbinder, gerade, Polzahl 7, Buchse, Anschlussart Crimp, Bemessungsspannung 250 V / 400 V, Bemessungsstrom 20 A, Kabeldurchmesser 8 - 13 mm, Kontaktabdichtung ja, Codierfarbe / Kontakteinsatz lichtblau

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Kaufmännische Daten

Artikelnummer	9L.171.0853.9
Artikelbezeichnung	Steckverbinder RST20I7C 11 ZR6 BL07
EAN	4049088597534
Bestelleinheit	100 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	304 mm
Breite verpackt	256 mm
Höhe verpackt	202 mm
Bruttogewicht verpackt	4320 g
Nettogewicht Einzelteil	41,2 g
Volumen verpackt	15720 ccm
Verpackungsart	Karton
Verpackungsmenge	100 St

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	250 V / 400 V
Bemessungsstoßspannung	4 kV
Zugentlastung	ja
Verschmutzungsgrad	3
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	lichtblau
Polkennzeichnung	1, 2, 3, 4/N, 5, 6, 7
Gehäusefarbe mit Zugentlastung	schwarz
RAL-Nummer Codierung/Kontakteinsatz	5012

Anschlussdaten

Kabeldurchmesser max.	13 mm
Kabeldurchmesser min.	8 mm
Anschlussquerschnitt feindrähtig mm² max.	2,5 mm²
Anschlussquerschnitt feindrähtig mm² min.	0,75 mm²
Anschlüsse pro Pol	1
Abmantellänge	39 mm
Abisolierlänge	7 mm

Technische Daten UL

Anschlussquerschnitt mehrdrähtig AWG min.	20 AWG
UL-Klassifikation Gehäuse	UL-V2
UL-Klassifikation Zugentlasung	UL-V2

Ausführung

Ausführung	Buchse
Anschlussart	Crimp
Schutzart (IP)	IP66/68 (3m;2h) /IP69
Kontaktabdichtung	ja

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0 kWh/St
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	102 mm
Breite	35,4 mm
Höhe	35,4 mm

Hinweis

Hinweis	Crimpkontakte bitte separat dazu bestellen (unter passende Produkte); 3 Pole max. 20A, 4 Pole max. 5A; Nur ein Bauteil mit Kontaktabdichtung verwenden, entweder Buchsen- oder Steckerteil.

Klassifikation

ECLASS 11	27440605
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Nome file	Description	Dimensioni	Tipo di file
Dichiarazione di conformità CE	-	42.64 KB	PDF
Dichiarazione di conformità UKCA	-	35.64 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Disegno del cliente	-	123.32 KB	PDF
Disegno del cliente DXF	-	4.63 MB	DXF
Disegno del cliente TIFF	-	121.18 KB	TIF

Nome file	Description	Dimensioni	Tipo di file
Dati CAD-IGES	-	1.12 MB	IGS
Dati CAD-JT	-	174.48 KB	JT
Dati CAD-STEP	-	320.40 KB	STP
Immagine del prodotto in 3D	-	543.70 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Istruzioni di montaggio	-	1.96 MB	PDF
REACH Info	-	68.37 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Catalogo	-	15.38 MB	PDF

Nome file	Description	Dimensioni	Tipo di file
Certificato RoHS	-	197.19 KB	PDF

Codice del prodotto	Designazione tipo/articolo	Quantità
02.127.1121.8	Buchsenkontakt CRIMP RST20i6/i7 1,0QMM	Piece(s)
02.127.1221.8	Buchsenkontakt CRIMP RST20i6/i7 1,5QMM	Piece(s)
02.127.1321.8	Buchsenkontakt CRIMP RST20i6/i7 2,5QMM	Piece(s)
99.589.0000.7	Verschlussstück für Buchsen SW	Piece(s)
Z5.569.5253.1	Verschlussstück für Buchsen SW	Piece(s)

Codice del prodotto	Designazione tipo/articolo	Prezzo	Quantità
96.172.2353.9	Connettore da pannello RST20I7C S1 M02V BL07		Piece(s)
96.172.0853.9	Connettori RST20I7C S1 ZR6 BL07		Piece(s)
