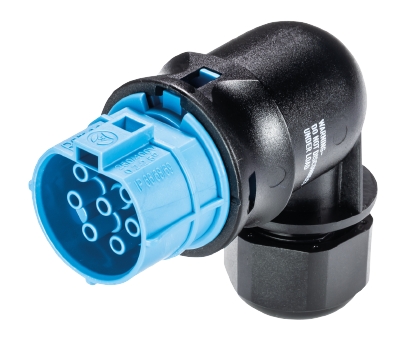

Connettori RST20I7C 11 YR1 BL07

Codice del prodotto 9L.173.0053.9

RST® CLASSIC Connettori, angled 90°, Numero di poli 7, Presa, Tipo di attacco Crimp, Tensione nominale 250 V / 400 V, Corrente nominale 20 A, Diametro del cavo 6 - 10 mm, Sigillatura longitudinale sì, Colore della codifica / inserto Blu chiaro

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Dati commerciali

Codice	9L.173.0053.9
Descrizione dell'articolo	Connettori RST20I7C 11 YR1 BL07
EAN	4049088425974
Quantità per ordine	100 pezzo/pezzi
Paese d'origine	DE
Numero di tariffa doganale	85366990

Dimensioni dell'imballaggio

Lunghezza imballato	398 mm
Larghezza imballata	302 mm
Altezza imballata	198 mm
Peso lordo imballato	3450 g
Peso netto parte singola	32,5 g
Volume confezionato	23799 ccm
Imballo	cartone
quantità di imballaggi	100 pezzo/pezzi

Certificati/Approvazioni

Generale

Corrente nominale	20 A
Tensione nominale	250 V / 400 V
Tensione nominale di tenuta	4 kV
Serracavo	sì
Grado di inquinamento	3
Bloccabile	autobloccante (può essere sbloccato con un attrezzo)
Colore della codifica / inserto	Blu chiaro
Marcatura del polo	1, 2, 3, 4/N, 5, 6, 7
Colore della custodia con serracavo	Nero
RAL-Nummer Codierung/Kontakteinsatz	5012

Dati di connessione

Diametro cavo max.	10 mm
Diametro cavo	6 mm
Sezione cavo flessibile max.	2,5 mm²
Sezione cavo flessibile 2 (min)	0,75 mm²
Attacchi per polo	1
Lunghezza sguainatura	32 mm
Lunghezza di spelatura	7 mm

Dati tecnici UL

Sezione cavo flessibile AWG min	20 AWG
Classificazione UL involucro	UL-V2
Classificazione UL deformazione rilievi	UL-V2

Esecuzione

Esecuzione	Presa
Tipo di attacco	Crimpare
Grado di protezione (IP)	IP66/68 (3m;2h) /IP69
Sigillatura longitudinale	sì

Materiale

Materiale della custodia	Poliammide
Privo di alogeni	sì
Materiale del contatto	CuZn
Carico di infiammabilità	0,35 kWh/St
Resistenza alla temperatura continua dei componenti isolati	100 °C
Trattamento superficie	Placcato argento

Dimensioni

Lunghezza	75,3 mm
larghezza	34,6 mm
Altezza	63,8 mm

Nota

Nota	I contatti a crimpare devono essere ordinati separatamente (sotto si adattano a); 3 Poli max. 20A, 4 Poli max. 5A; Utilizzare esclusivamente un componente con tenuta dei contatti, sia presa che spina

Classificazione

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Conformità del prodotto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme

Nome file	Description	Dimensioni	Tipo di file
Approval VDE	-	1.47 MB	PDF
Approval cULus	-	571.54 KB	PDF
Dichiarazione di conformità CE	-	42.64 KB	PDF
Dichiarazione di conformità UKCA	-	35.64 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Disegno del cliente	-	110.44 KB	PDF
Disegno del cliente DXF	-	10.40 MB	DXF
Disegno del cliente TIFF	-	108.42 KB	TIF

Nome file	Description	Dimensioni	Tipo di file
Dati CAD-IGES	-	2.56 MB	IGS
Dati CAD-JT	-	581.92 KB	JT
Dati CAD-STEP	-	961.17 KB	STP
Immagine del prodotto in 3D	-	816.33 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Istruzioni di montaggio	-	1.96 MB	PDF
REACH Info	-	68.37 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Catalogo	-	15.38 MB	PDF

Nome file	Description	Dimensioni	Tipo di file
Certificato RoHS	-	197.19 KB	PDF
Dichiarazione REACH SVHC	-	196.86 KB	PDF

Codice del prodotto	Designazione tipo/articolo	Quantità
06.562.8753.0	Sblocco manuale RST20i7 BG	Piece(s)
02.127.1121.8	Contatto presa CRIMP RST20i6/i7 1,0QMM	Piece(s)
02.127.1221.8	Contatto presa CRIMP RST20i6/i7 1,5QMM	Piece(s)
02.127.1321.8	Contatto presa CRIMP RST20i6/i7 2,5QMM	Piece(s)
99.589.0000.7	Coperchio per prese SW	Piece(s)
Z5.569.5253.1	Coperchio per prese SW	Piece(s)

Codice del prodotto	Designazione tipo/articolo	Quantità
96.172.0053.9	Connettori RST20I7C S1 ZR1 BL07	Piece(s)
96.174.2053.9	Connettore da pannello RST20I7C S1 M90V BL07	Piece(s)
96.172.2153.9	Connettore da pannello RST20I7C S1 M03V BL07	Piece(s)
96.172.2053.9	Connettore da pannello RST20I7C S1 M00V BL07	Piece(s)
96.174.2253.9	Connettore da pannello RST20I7C S1 M91V BL07	Piece(s)
96.176.2153.9	Connettore da pannello RST20I7C S1 M13V BL07	Piece(s)
96.172.2253.9	Connettore da pannello RST20I7C B1 M01V BL07	Piece(s)
