Boutique Wieland

Retour à l'aperçu

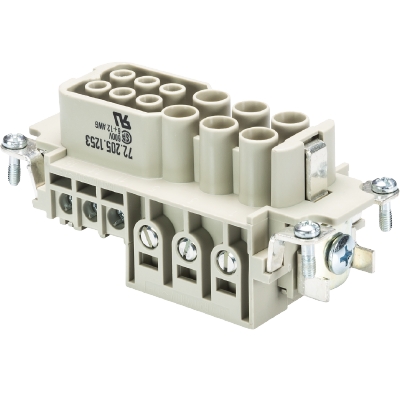

Buchseneinsatz POW BUS 6/6 GC CA AG

Numéro d'article 72.205.1253.0

revos POWER 6-/6-polig +PE, Buchseneinsatz 690V400V/6x40A + 400V/230V//6x16A, Schraubanschluss

Prix

Stock sur demande

quantité

pièces

page d'accueil de l'article

données techniques

téléchargements

accessoires

assemblés

impression PDF

Kaufmännische Daten

Artikelnummer	72.205.1253.0
Artikelbezeichnung	Buchseneinsatz POW BUS 6/6 GC CA AG
EAN	4015573226760
Bestelleinheit	10 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	182 mm
Breite verpackt	175 mm
Höhe verpackt	38 mm
Bruttogewicht verpackt	1115 g
Nettogewicht Einzelteil	108,3 g
Volumen verpackt	1210 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Buchseneinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	HB
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Alternative Baugröße	16
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Schraubanschluss
Polzahl	6
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	6
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	12
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	1 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	10 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	40 A
Nennstrom nach CSA	40 A
Aderquerschnitt flexibler Draht Min.	1 mm²
Aderquerschnitt flexibler Draht Max.	10 mm²
Aderquerschnitt flexibler AWG-Draht	16-6 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	≤ 1,5 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M5/2,0-2,5 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	690 V
Nennspannung 2	400 V
Nennspannung zu PE	400 V
Nennstrom	40 A
Nennstrom 2	16 A
Bemessungsstoßspannung	4 kV

Klassifikation

ECLASS 11	27440205
ECLASS 8.1	27440205
ETIM 9.0	EC000438
ETIM 8.0	EC000438
ETIM 7.0	EC000438
ETIM 6.0	EC000438
ETIM 5.0	EC000438
ETIM 4.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Nom de fichier	Description	taille du fichier	type
DÉCLARATION DE CONFORMITÉ CE	-	45.12 KB	PDF
DÉCLARATION DE CONFORMITÉ UKCA	-	39.31 KB	PDF
approval CSA	-	40.83 KB	PDF
approval UR	-	79.34 KB	PDF
approval VDE	-	10.29 MB	PDF

Nom de fichier	Description	taille du fichier	type
dessin dimensionnel	-	32.98 KB	PDF

Nom de fichier	Description	taille du fichier	type
données de CAO IGES	-	4.17 MB	IGS
données de CAO JT	-	656.47 KB	JT
données de CAO STEP	-	1.73 MB	STP
image produit 3D	-	458.69 KB	PDF

Nom de fichier	Description	taille du fichier	type
catalogue	-	41.84 MB	PDF

Numéro d'article	article-/désignation	Prix	quantité
72.250.1635.2	capot POW GOT GA 16 M40 69 A2		pièces
72.215.1253.0	insert mâle POW STS 6/6 GC CA AG		pièces
