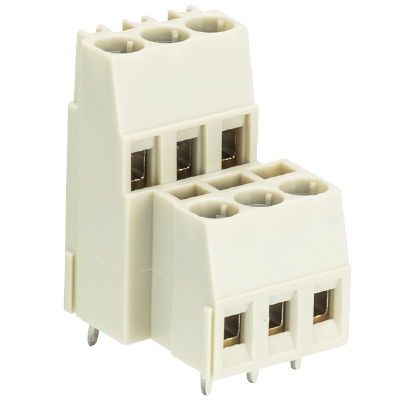

Printklemme 8191 E / 5 / 10

Numéro d'article 25.178.0553.0

5/10-pol Etage printklemmme med bund og tapper skrue 5mm/2,5mm² 8191E/5/10 grå

Prix

Stock sur demande

quantité

pièces

page d'accueil de l'article

données techniques

téléchargements

accessoires

assemblés

impression PDF

Array

	25.178.0553.0
	Printklemme 8191 E / 5 / 10
EAN	4015573354784
Ordre enhed	50 St
	DE
	85369010

Emballagens dimensioner

	179 mm
	115 mm
	59 mm
	951,5 g
	18,05 g
	1215 ccm
	pap
	50 St

Godkendelser

Generelt

ben afstand	5 mm
Tilslutning	skruetilslutning
Loddeproces	bølgelodning
	kasse
Antal poler	10
Ledning til printkort	180°
Antal etager	2
Integreret test sokkel	ja
Isolationsplade	nej
Fikseringstappe	nej
Opmærkning	ja

Specifikationer

Nominelle kvadrat	2.5 mm²
Nominel strøm	16 A
Overspændingskategori I	1000 V
Overspændingskategori II	690 V
Overspændingskategori III	250 V
Nominel impuls spænding	4 kV
Afisoleringslængde	6,5 mm

Tilslutningsdata

Min. kvadrat solid	0,14 mm²
Maks. kvadrat massiv	4 mm²
Min. kvadrat fintkoret	0,14 mm²
Maks. kvadrat fin koret	2,5 mm²
Afisoleringslængde	6,5 mm

Specifikationer UL/CSA

Kvadrat UL	22-12 AWG
Spænding UL	300 V
Aktuel field ledninger	20 A
Factory wiring strøm	30 A
Kvadrat CSA	22-12 AWG
Spænding CSA	300 V
Strøm CSA	25 A

andre

Type isolationsmateriale	Termoplast
Farve	grå
Højde	27,5 mm
Længde	28,05 mm
Dybde	21,5 mm
Materiale skrue	stål
Materiale kontaktbasis	E-Cu
Materiale kontaktoverflade	Sn
Tilspændingsmoment	0,5 Nm

Note

Note

Klassifikation

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0	EC002643
ETIM 7.0	EC002643
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Nom de fichier	Description	taille du fichier	type
DÉCLARATION DE CONFORMITÉ CE	-	48.04 KB	PDF
DÉCLARATION DE CONFORMITÉ UKCA	-	43.37 KB	PDF
approval CSA	-	2.69 MB	PDF
approval UR	-	294.30 KB	PDF
approval VDE	-	4.08 MB	PDF

Nom de fichier	Description	taille du fichier	type
dessin dimensionnel	-	31.79 KB	PDF
gabarit de perçage	-	20.04 KB	PDF

Nom de fichier	Description	taille du fichier	type
brochure	-	10.06 MB	PDF

Nom de fichier	Description	taille du fichier	type
certificat RoHS	-	197.76 KB	PDF
déclaration REACH SVHC	-	197.73 KB	PDF
