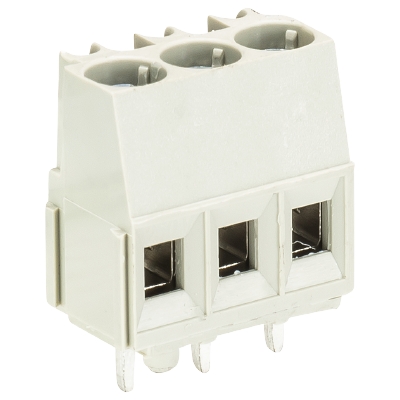

Połączenie dla płytki drukowanej obwodów 8191 / 2 ZN

Articlenr. 25.170.0253.0

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Dane handlowe

Numer katalogowy	25.170.0253.0
Opis artykułu	Połączenie dla płytki drukowanej obwodów 8191 / 2 ZN
EAN	4015573177611
Jednostka opakowania	100 sztuk
Kraj pochodzenia	DE
Numer taryfy celnej	85369010

Wymiary opakowania

Długość opakowania	104 mm
Szerokość opakowania	68 mm
Wysokość opakowania	68 mm
Waga brutto paczki zacisków	327 g
Waga netto pojedynczej części	3,1 g
Objętość opakowania	481 ccm
sposób pakowania	tektura
ilość w opakowaniu	100 sztuk

Certyfikaty/zatwierdzenia

Ogólne

moduły dystansowe	5 mm
Typ połączenia	połączenie śrubowe
Proces lutowania	Lutowanie ultradźwiękowe
sposób pakowania	Karton
Liczba pól	2
Przewodnik do płyty sterującej	180°
Liczba poziomów	1
Zintegrowane gniazdo testowe	Tak
Płytka izolacyjna	Tak
Wspornik pinów	Tak
Oznacznik	Tak

Dane techniczne

Przekrój znamionowy	2.5 mm²
Prąd znamionowy	16 A
kategoria przepięciowa I	1000 V
kategoria przepięciowa II	690 V
kategoria przepięciowa III	250 V
Znamionowe napięcie udarowe	4 kV
Odizolowanie przewodu	6,5 mm

Dane techniczne UL/CSA

Przekrój UL	22-12 AWG
napięcie UL	300 V
Prąd dla połączeń innych	20 A
prąd dla połączeń fabrycznych	30 A
Przekrój CSA	22-12 AWG
napięcie CSA	300 V
Prąd CSA	25 A

Inne

Typ materiału izolacyjnego	Termoplastyczny
Kolor	Szary
Wysokość	16 mm
Długość	10,85 mm
Głębokość	9,5 mm
Materiał dołączonych śrub	Stalowe
Materiał styku	E-Cu
Materiał styku-pokrywanie	Sn
Siłą docisku-notatka	Jeżeli lutowane dodatkowe mechaniczne połączenie jest wymagane
Siła dokręcenia	0,5 Nm

Notatka

Notatka	z linką H05V..

Klasyfikacje

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Zgodność produktów

Zgodność z ROHS	Zgodne z wyjątkami
ROHS Exceptions	III-6(c)
Zgodność z REACH-SVHC	Zgłoszony
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	48.04 KB	PDF
UKCA Declaration of Conformity	-	43.37 KB	PDF
approval CSA	-	2.69 MB	PDF
approval UR	-	294.30 KB	PDF
approval VDE	-	4.08 MB	PDF

Filename	Description	Filesize	File type
dimensional drawing	-	23.29 KB	PDF
drilling template	-	18.59 KB	PDF

Filename	Description	Filesize	File type
3D product image	-	122.08 KB	PDF
CAD STEP data	-	236.97 KB	STP
IGES data	-	535.16 KB	IGS
JT data	-	101.00 KB	JT

Filename	Description	Filesize	File type
brochure	-	10.06 MB	PDF

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	197.73 KB	PDF
RoHS certificate	-	197.76 KB	PDF
