Geräteanschluss RST20I3S B1 M00 L BR0

Articlenr. 96.031.6051.4

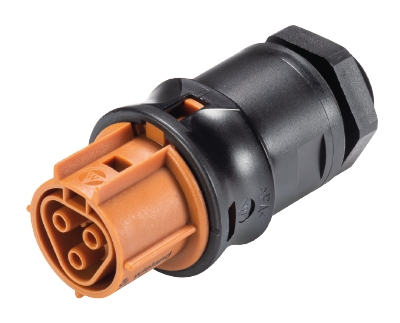

RST® CLASSIC Geräteanschluss, Modular, gerade, M20, Polzahl 3, Ausführung Buchse, Anschlussart Schraubanschluss, Bemessungsspannung 50 V / 120 V, Bemessungsstrom 20 A, Codierfarbe / Kontakteinsatz signalbraun

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Kaufmännische Daten

Artikelnummer	96.031.6051.4
Artikelbezeichnung	Geräteanschluss RST20I3S B1 M00 L BR0
EAN	4015573950757
Bestelleinheit	100 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	304 mm
Breite verpackt	256 mm
Höhe verpackt	202 mm
Bruttogewicht verpackt	3955 g
Nettogewicht Einzelteil	36 g
Volumen verpackt	15720 ccm
Verpackungsart	Karton
Verpackungsmenge	100 St

Zulassungen

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	50 V / 120 V
Verschmutzungsgrad	3
Bemessungsstoßspannung	4 kV
Durchgangswiderstand	0,55 mOhm
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	signalbraun
Polkennzeichnung	1, 2, PE
Farbe des separaten Adapterstücks (falls vorhanden)	schwarz

Anschlussdaten

Anschlussquerschnitt eindrähtig mm² max.	6 mm²
Anschlussquerschnitt eindrähtig mm² min.	0,75 mm²
Anschlussquerschnitt feindrähtig mm² max.	6 mm²
Anschlussquerschnitt feindrähtig mm² min.	0,75 mm²
Anschlüsse pro Pol	1
Abisolierlänge	8 mm

Technische Daten UL

Bemessungsspannung UL	600 V
Bemessungsstrom UL	20 A
Anschlussquerschnitt eindrähtig AWG min.	16 AWG
Anschlussquerschnitt eindrähtig AWG max.	10 AWG
Anschlussquerschnitt mehrdrähtig AWG min.	16 AWG
Anschlussquerschnitt mehrdrähtig AWG max.	10 AWG
Schutzart (NEMA)	4, 4X, 6, 6P

Ausführung

Ausführung	Buchse
Anschlussart	Schraubanschluss
Anschluss Gewinde	M20
Steckrichtung	gerade
Schutzart (IP)	IP66/68 (3m;2h) /IP69
Gehäusewandstärke (min.)	0,5 mm
Gehäusewandstärke (max.)	8 mm

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0,214 kWh/St
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	68,2 mm
Breite	35 mm
Höhe	35 mm

Hinweis

Hinweis	Die Schraubklemmenanschlüsse aller RST® sind zum Anschluss von unvorbereiteten Leitern (ohne Aderendhülse) nach EN 60999-1 geeignet.; Lagefixierung durch Abflachung am Gewinde

Klassifikation

ECLASS 11	27440602
ECLASS 8.1	27440602
ETIM 9.0	EC002566
ETIM 8.0	EC002566
ETIM 7.0	EC002566
ETIM 6.0	EC002566
ETIM 5.0	EC002566
ETIM 4.0	EC002566

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1
