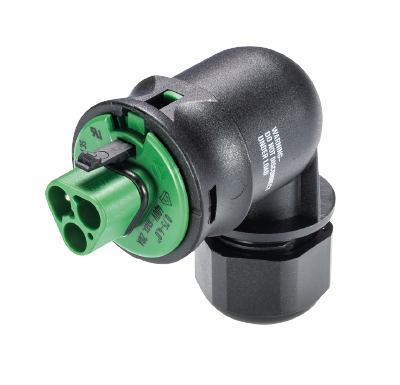

Stik RST20I3S S1 YR2SVH GN0

Artikelnr. 96.034.4155.7

RST20i3 3-pol stik vinklet 90° han med skrue tilslutning. 250/400V/20A 0,75-6mm² Kodefarve: grøn. Kapslingsklasse: IP69

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Array

	96.034.4155.7
	Stik RST20I3S S1 YR2SVH GN0
EAN	4049088000683
Ordre enhed	100 St
	DE
	85366990

Emballagens dimensioner

	398 mm
	302 mm
	198 mm
	4700 g
	36,06 g
	23799 ccm
	pap
	100 St

Godkendelser

Generelt

Nominel strøm	20 A
Nominel spænding	250 V / 400 V
Nominel impuls spænding	4 kV
Trækaflastning	ja
Forureningsgrad	3
låsbar
Farve på kodning/kontaktindsats	Bladgrøn
Pol mærkning	1, 2, PE
Hus farve inklusiv trækaflastning	Sort
RAL-Nummer Codierung/Kontakteinsatz	6002

Tilslutningsdata

Kabeldiameter max.	14 mm
Kabeldiameter min.	10 mm
Kvadrat massiv	6 mm²
Tværsnit massiv 2 (min.)	0,75 mm²
Tværsnit fintrådet max.	6 mm²
Tværsnit flerkoret 2 (min.)	0,75 mm²
Tilslutninger per pol	1
Tværsnit flerkoret	0,75 mm²
Tværsnit flerkoret	6 mm²
Afisoleringslængde	26,5 mm
Afisoleringslængde	8 mm

Specifikationer UL

	600 V
Nominel strøm UL	20 A
Tværsnit massiv 3 (max.)	16 AWG
Tværsnit massiv 4 (min.)	10 AWG
Tværsnit flerkoret min.	16 AWG
Tværsnit max.	10 AWG
Degree of protection (NEMA)	4, 4X, 6, 6P

Model

Model	Han
Tilslutning	skruetilslutning
Tæthedsklasse (IP)	IP66/68 (3m;2h) /IP69

Materiale

Materiale kasse	Polyamid
Halogenfri	ja
Kontakt material	CuZn
brand belastning	0,304 kWh/St
Kontinuerlig temperatur, isolationsdele	100 °C
Overfladebehandling	forsølvet

Dimensioner

Længde	70,5 mm
Bredde	34,6 mm
Højde	62,3 mm

Note

Note

Klassifikation

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

Product compliance

ROHS conformity status
ROHS Exceptions	III-6(c)
REACH-SVHC conformity status
REACH substance	Lead
REACH CAS-Numbers	7439-92-1

Dateiname	Beschreibung	Dateigröße	Datei Typ
EG-Konformitätserklärung	-	42.64 KB	PDF
UKCA-Konformitätserklärung	-	35.64 KB	PDF
Zulassung BV	-	575.38 KB	PDF
Zulassung CQC	-	4.28 MB	PDF
Zulassung CSA	-	91.69 KB	PDF
Zulassung GL	-	229.85 KB	PDF
Zulassung LR	-	879.33 KB	PDF
Zulassung RINA	-	1.29 MB	PDF
Zulassung VDE	-	1.47 MB	PDF
Zulassung cULus	-	770.10 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Maßbild	-	25.96 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
3D-Produktbild	-	429.52 KB	PDF
CAD IGES-Daten	-	678.34 KB	IGS
CAD JT-Daten	-	166.67 KB	JT
CAD-STEP-Daten	-	210.67 KB	STP

Dateiname	Beschreibung	Dateigröße	Datei Typ
Ausschreibungstext (DOCX)	-	13.71 KB	DOCX
Ausschreibungstext (GAEB)	-	2.71 KB	X81
Ausschreibungstext (TXT)	-	812.00 B	TXT
Montageanleitung	-	1.96 MB	PDF
REACH Info	-	73.82 KB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
Katalog	-	15.27 MB	PDF

Dateiname	Beschreibung	Dateigröße	Datei Typ
REACH SVHC Erklärung	-	197.74 KB	PDF
RoHS Zertifikat	-	197.77 KB	PDF

Artikelnr.	Artikel-/Typbezeichnung	Preis	Menge
05.564.4453.1	Blindprop for hanstik SW		Stück
99.416.6205.2	Blindprop for hanstik SW		Stück

Artikelnr.	Artikel-/Typbezeichnung	Menge
96.030.0155.7	Verteiler RST20I3V 3P1 F V H GN0	Stück
96.233.1031.7	Konfektionierte Leitung RST20I3K1BS 25 H 10GN0	Stück
96.031.4155.7	Steckverbinder RST20I3S B1 ZR2SH GN0	Stück
96.031.5055.7	Geräteanschluss RST20I3S B1 M01 H GN0	Stück
96.031.6155.7	Geräteanschluss RST20I3S B1 M03 H GN0	Stück
96.031.6055.7	Geräteanschluss RST20I3S B1 M00 H GN0	Stück
96.033.6055.7	Geräteanschluss RST20I3S B1 M90 H GN0	Stück
