Artikelnr. 56.706.5055.0

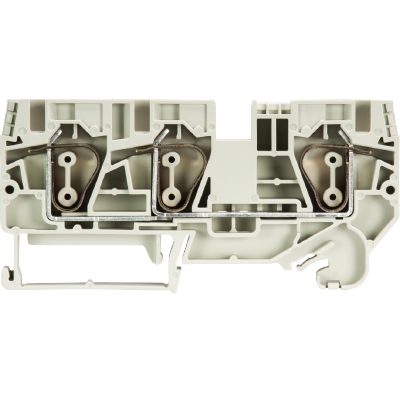

Feed-through terminal with tension spring connection for mounting on TS35/ TS 32, nominal cross section: 6 mm², width: 8 mm, color: grey

Preis

Lagerbestand auf Anfrage

Menge

Stück

Artikelstartseite

Technische Daten

Downloads

Zubehör

Passende Produkte

Datenblatt

Certificates / Approvals

General

Nominal cross section	6 mm²
Color	Grey
Number of levels	1
Number of clamp positions per level	3
Width/grid dimension	8 mm
Insulating housing	PA666
Inflammability class of insulation material acc. with UL94	V0
Explosion-tested version "Ex e"	Yes
Mounting method	DIN rail (top hat rail)/G-rail
Terminal blocks for electrical installations	Yes

Technical data

Connection Data

Connection type 1	Spring clamp connection
Connection type 2	Spring clamp connection
Minimum cross section solid	0.2 mm²
Maximum cross section solid	10 mm²
Minimum cross section fine stranded	0.2 mm²
Maximum cross section fine stranded	6 mm²
Wire strip length	12 mm

Technical Data UL/CSA

Classification

Product compliance

ROHS conformity status	Compliant
REACH-SVHC conformity status	Compliant

Dateiname	Dateigröße	Datum	Datei Typ
3D-Produktbild	183.64 KB	17.01.2021	PDF
CAD-STEP-Daten	708.82 KB	17.01.2021	STP
CAD IGES-Daten	1.51 MB	17.01.2021	IGS
CAD JT-Daten	2.54 KB	17.01.2021	JT

Dateiname	Dateigröße	Datum	Datei Typ
EG-Konformitätserklärung	1.17 MB	17.01.2021	PDF
Konformitätsbescheinigung (ATEX)	145.47 KB	17.01.2021	PDF
Zulassung VDE	343.14 KB	17.01.2021	PDF
Zulassung CSA	124.91 KB	17.01.2021	PDF
Zulassung PTB	1.80 MB	17.01.2021	PDF
Ex-Informationen	12.30 MB	17.01.2021	ZIP
Zulassung UR	214.10 KB	17.01.2021	PDF

Dateiname	Dateigröße	Datum	Datei Typ
Kundenzeichnung DXF	3.54 MB	17.01.2021	DXF
Kundenzeichnung	75.63 KB	17.01.2021	PDF
Kundenzeichnung TIFF	73.73 KB	17.01.2021	TIF

Dateiname	Dateigröße	Datum	Datei Typ
RoHS Zertifikat	197.19 KB	17.01.2021	PDF
REACH SVHC Erklärung	196.86 KB	17.01.2021	PDF

Artikelnr.	Artikel-/Typbezeichnung	Menge
Z7.282.5227.0	Insulated jumper bar IVB WKFN 6- 2	Stück
Z7.282.5327.0	Insulated jumper bar IVB WKFN 6- 3	Stück
Z7.282.5427.0	Insulated jumper bar IVB WKFN 6- 4	Stück
Z7.282.5527.0	Insulated jumper bar IVB WKFN 6- 5	Stück
98.300.0000.0	Mounting rail TS 35x7,5 UNPERF - l:2000mm	Stück
98.300.1000.0	Mounting rail TS 35x7,5 PERF 15mm - l:2000mm	Stück
98.300.1900.0	Mounting rail TS 35x7,5 PERF 25mm - l:2000mm	Stück
98.360.0000.0	Mounting rail TS 35x15-2,3 UNPERF - l:2000mm	Stück
98.360.0004.0	Mounting rail TS 35x15-2,3 UNPERF FZN - l:2000mm	Stück
98.370.0000.0	Mounting rail TS 35x15 UNPERF - l:2000mm	Stück
98.370.1000.0	Mounting rail TS 35x15 PERF 15mm - l:2000mm	Stück
98.380.0000.0	Mounting rail TS 35x15-2,3 UNPERF CU - l:2000mm	Stück
07.313.0655.0	End plate APFN 6 D1/2/35	Stück
07.313.0655.6	End plate APFN 6 D1/2/35 BLAU	Stück
07.313.0655.7	End plate APFN 6 D1/2/35 GRUEN	Stück
07.313.0755.0	Partition TWFN 6 D1/2/35	Stück
98.300.1800.0	Mounting rail TS 35x7,5 PERF 18mm - l:2000mm	Stück
04.242.8053.0	Marking tag strips 9705 A / 8 / 10	Stück
