connecteur RST20I4C B1 YR1 SW

Numer produktu 96.143.0053.1

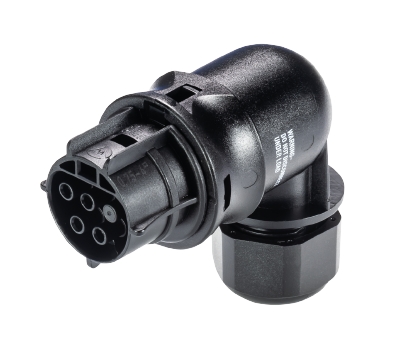

RST 20i5/4 connecteur (angle de 90°), 4 pôles, femelle, pour contacts à sertir, application 250V/400V, 20A, pour câble de diamètre 6-10mm, codage couleur noir, couleur du boîtier noir

pas encore disponible !

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

données commerciales

numéro d'article	96.143.0053.1
description de l'article	connecteur RST20I4C B1 YR1 SW
EAN	4049644012211
unité de commande	100 pièce(s)
pays d'origine	DE
numéro de tarif douanier	85369010

dimensions de l’emballage

longueur emballée	0 mm
largeur emballée	0 mm
hauteur emballée	0 mm
poids brut emballé	0 g
poids net pièce unique	0 kg
volume emballé	0 ccm

certificats/approbations

général

courant nominal	20 A
tension nominal	250 V / 400 V
tension nominale d'impultion	4 kV
soulagement de la tension	oui
degré de pollution	3
verrouillable	autobloquant (peut être desserré à l'aide d'un outil)
couleur de codage / insert de contact	noir
Marquage de pôle	1, 2, 3, PE
couleur du boîtier avec décharge de traction	noir
RAL-Nummer Codierung/Kontakteinsatz	9005

données de connexion

diamètre du câble max.	10 mm
diamètre du câble min.	6 mm
section de raccordement multifilaire max.	4 mm²
section de connexion à fils fins mm² min	0,75 mm²
terminaison par pôle	1
longueur de dégainage	37 mm
longueur de la bande de fil	7 mm

données techiques UL

tension nominale UL	600 V
courant nominal UL	20 A
section de raccordement solide AWG min.	12 AWG
section de raccordement solide AWG max.	18 AWG
connection cross section stranded min.	18 AWG
section de raccordement solide AWG max.	12 AWG
degré de protection (NEMA)	4, 4X, 6, 6P

version

version	prise de courant
type de connexion	sertissage
classe de protection (IP)	IP66/68 (3m;2h) /IP69

matériel

matériau du boîtier	polyamide
sans halogène	oui
matériel de contact	CuZn
résistance au feu	0 kWh
partie isolante Résistance à la température continue	100 °C
traitement de surface	plaqué argent

dimensions

longueur	73,4 mm
largeur	34,6 mm
hauteur	62,3 mm

remarque

remarque	Veuillez commander les contacts à sertir séparément (sous les produits correspondants)

classification

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

nazwa pliku	Description	rozmiar pliku	Typ pola
Instrukcja montażu	-	420.14 KB	PDF
Opis oferty (DOCX)	-	13.74 KB	DOCX
REACH Info	-	68.37 KB	PDF

nazwa pliku	Description	rozmiar pliku	Typ pola
Katalog	-	15.38 MB	PDF

Numer produktu	Opis/typ	Ilość
02.125.5521.8	contact femelle CRIMP RST20i4/i5 1,0QMM	szt.
02.125.5621.8	contact femelle CRIMP RST20i4/i5 1,5QMM	szt.
02.125.5721.8	contact femelle CRIMP RST20i4/i5 2,5QMM	szt.
02.125.5821.8	contact femelle CRIMP RST20i4/i5 4,0QMM	szt.
99.530.0000.7	bouchon pour connecteur femelle SW	szt.
Z5.565.9853.1	bouchon pour connecteur femelle SW	szt.
05.564.8653.1	outil de déclenchement manuel RST20i3/i5 SCHWARZ	szt.

Numer produktu	Opis/typ	Ilość
96.142.1053.1	Device connector RST20I4C S1 M01V SW	szt.
96.142.0053.1	złącze RST20I4C S1 ZR1 V SW	szt.
96.142.2153.1	Device connector RST20I4C S1 M03V SW	szt.
96.142.2053.1	Device connector RST20I4C S1 M00V SW	szt.
96.144.2053.1	Device connector RST20I4C S1 M90V SW	szt.
96.144.2253.1	Device connector RST20I4C S1 M91V SW	szt.
