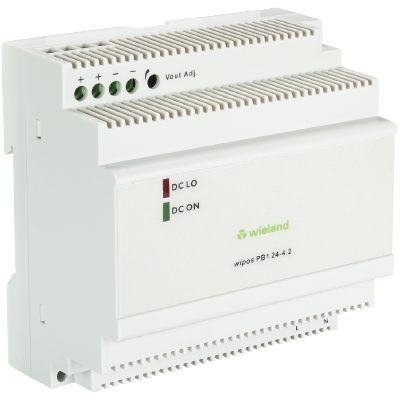

Schaltnetzteil WIPOS PB1 24-4.2

Numer produktu 81.000.6340.0

wipos Schaltnetzteil, Ausgang: 24 V DC / 4,2A, (einstellbar 24-28 V DC) dauerkurzschlussfest, Eingang: 90-264 V AC / 120-375V DC, einphasig, Reiheneinbaugerät 5TE

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	81.000.6340.0
Artikelbezeichnung	Schaltnetzteil WIPOS PB1 24-4.2
EAN	4049088081477
Bestelleinheit	1 St
Ursprungsland	TW
Zolltarifnummer	85044083

Verpackungsmaße

Länge verpackt	91 mm
Breite verpackt	90 mm
Höhe verpackt	57 mm
Bruttogewicht verpackt	437,35 g
Nettogewicht Einzelteil	380 g
Volumen verpackt	466,83 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Anschlussart	Schraubanschluss
Anzahl der Phasen	1-phasige Stromversorgung
Geeignet für Reiheneinbau	ja
Befestigungsart, sonstige	nein
Befestigungsart, Wandmontage	nein
Tragschienenmontage möglich	ja
Werkstoff des Gehäuses	Kunststoff
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	71 °C
Relative Feuchte min.	20 %
Relative Feuchte max.	95 %
Lagertemperatur / Transport min.	85 °C
Lagertemperatur / Transport max.	-40 °C
Schutzart (IP)	IP20
Verschmutzungsgrad	2
Parallel-Betrieb möglich	nein

Technische Daten

Leistungsfaktorkorrekturfilter (PFC)	nein
Funktionsanzeige	"DC OK" LED grün (U(o) 19,2...21,6V)
Funktionsanzeige "DC Low"	"DC LOW" LED rot (U(o) < 19,2...21,6V)
Kurzschlussschutz	Strombegrenzung (fold forward)
Überlastschutz min.	110 %
Überlastschutz max.	150 %
Wirkungsgrad	89 %
Ausgangsspannungsgenauigkeit	1 %
Netzregelung	≤ 1 %
Lastschwankung	≤ 1 %
Temperaturkoeffizient	±0,03%/K
Welligkeit und Rauschen	< 0,05 V
Haltezeit 115V AC	> 10 ms
Haltezeit 230V AC	> 60 ms
Trennspannung Eingang AC	3000 V
Trennspannung Ausgang DC	4242 V
Trennwiderstand (Ein-/Ausgang)	100 MOhm
derating	61°C...71°C: 2,5 %/K
Kühlung	Freie Konvektion
MTBF	525.000h
Anschlussquerschnitt (Input)	min. 0,5mm² (AWG24) max. 2,5mm² (AWG12)
Anschlussquerschnitt (Output)	min. 0,5mm² (AWG24) max. 2,5mm² (AWG12)
Abisolierlänge	7 m
Anzugsdrehmoment max.	0,6 Nm
Bedienelement "Adj"	Trimmerpotentiometer zur Feineinstellung von U(out)
CE-Norm	EN61000-6-3, EN 55022 Class B,EN61000-3-2, EN61000-3-3, EN61000-6-2,EN55024, EN61000-4-2, Level 4,EN61000-4-3 Level 3, EN61000-4-4 Level 4,EN61000-4-5 L-N Level 3, L/N-FG Level 4,EN61000-4-6 Level 3, EN61000-4-8 Level 4,EN61000-4-11, ENV 50204 Level 2,EN61204-3
Zulassung cULus	UL 508 Listed, UL60950-1 Recognized
Anzahl Plusanschlüsse (+)	2
Anzahl Minusanschlüsse (-)	2
Weiter Klemmenanschlüsse	L, N

Ausgang

Ausgangsspannungsart	DC
Leistungsabgabe	100,8 W
Ausgangsspannung geregelt	ja
Ausgangsspannung	24 V
Min. Ausgangsspannung	24 V
Max. Ausgangsspannung	28 V
Ausgangsstrom	4,2 A

Eingang

Art der Eingangsspannung	AC/DC
Eingangsspannung DC min.	120 V
Eingangsspannung DC max.	375 V
Eingangsspannungsbereich	90 V
Eingangsspannung AC min.	90 V
Eingangsspannung AC max.	264 V
Nennfrequenz min.	47 Hz
Nennfrequenz max.	63 Hz
Eingangsstrom 115 V AC typ.	1,8 A
Eingangsstrom 115 V AC max.	2,2 A
Eingangssicherung	T3,15A / 250V (intern)
Eingangsschutz	Varistor

Abmessungen

Tiefe	57 mm
Breite	90 mm
Höhe	91 mm
Montageabstand Horizontal	25 mm
Montageabstand Vertikal	25 mm
Gewicht	380 g

Klassifikation

ECLASS 11	27040701
ECLASS 8.1	27049002
ETIM 9.0	EC002540
ETIM 8.0	EC002540
ETIM 7.0	EC002540
ETIM 6.0	EC002540
ETIM 5.0	EC002540

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform
