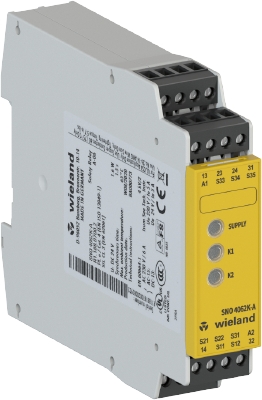

Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO4062K-A AC/DC 24V (C)

Numer produktu R1.188.0700.2

Basisgerät, ein- oder zweikanalige Ansteuerung, automatischer-/ manueller Reset mit Reset-Taster-Überwachung, Querschlusserkennung, 2 Freigaben, 1 Melder, AC/DC 24 V 50-60Hz, Schraubklemme steckbar

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	R1.188.0700.2
Artikelbezeichnung	Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO4062K-A AC/DC 24V (C)
EAN	4015573809024
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85364900

Verpackungsmaße

Länge verpackt	126 mm
Breite verpackt	102 mm
Höhe verpackt	32 mm
Bruttogewicht verpackt	245 g
Nettogewicht Einzelteil	215 g
Volumen verpackt	411 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Funktionsanzeige	3 LED, grün
Luft- und Kriechstrecken zwischen den Stromkreisen	EN 60664-1
Schutzart nach EN 60529 (Gehäuse)	IP40
Schutzart nach EN 60529 (Klemmen)	IP20
Betriebsumgebungstemperatur min.	-25 °C
Betriebsumgebungstemperatur max.	55 °C
Anschlussquerschnitte Schraubklemme, eindrähtig/feindrähtig	1 x 0,2 mm² - 2,5 mm² / 2 x 0,2 mm² - 1,0 mm²
Anschlussquerschnitte Schraubklemme, feindrähtig mit Aderendhülse	1 x 0,25 mm² - 2,5 mm² / 2 x 0,25 mm² - 1,0 mm²
Anzugsdrehmoment min.	0,5 Nm
Anzugsdrehmoment max.	0,6 Nm
Anzugsdrehmoment	0,6 Nm
Gewicht	0,21 kg
Normen	EN ISO 13849-1EN 62061; EN 62061
Geeignet für Sicherheitsfunktionen	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Mit Starteingang	ja
Stoppkategorie nach IEC 60204	0
Tragschienenmontage möglich	ja

Anschlussdaten

Abnehmbare Klemmen	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss

Sicherheitstechnische Kenngrößen

Kategorie (ISO 13849-1)	4
PL (ISO 13849-1)	Level e
SIL_CL(IEC 62061)	3
PFD_d (Low demand mode)	7,3 E-6
PFH_d (High demand mode)	1,7 E-9 1/h
HFT	1
SSF	99,5 %
DC	99 %
MTTF_d	78 a
λ_S	1458 FIT
λ_D	1458 FIT
λ_DU	15 FIT
λ_DD	1443 FIT
T_M	20 a
Proof test intervall (High demand mode)	20 a
Proof test intervall (Low demand mode)	1 a

Anwendung

Ausführung	Grundgerät
Geeignet zur Überwachung von Magnetschaltern	ja
Geeignet zur Überwachung von Näherungsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von optoelektronischen Schutzeinric	ja
Geeignet zur Überwachung von Positionsschaltern	ja

Ausgangskreis

Freigabestrompfade	Schließer
Meldestrompfade	Öffner
Kontaktmaterial	Ag-Legierung, vergoldet
Schaltnennspannung, Freigabestrompfade AC	230 V
Schaltnennspannung, Freigabestrompfade DC	24 V
Max. therm. Dauerstrom I_th,Freigabestrompfade	6 A
Max. therm. Dauerstrom I_th,Meldestrompfade	3 A
Max. Summenstrom I² aller Strompfade	9 A²
Gebrauchskategorie AC-15 (Schliesser)	Ue 230V, Ie 3A
Gebrauchskategorie DC-13 (Schliesser)	Ue 24V, Ie 2.5A
Kurzschlussschutz (Schliesser)	Schmelzsicherung 6 A Klasse gG, Schmelzintegral < 100 A²s
Mechanische Lebensdauer	10⁷ Schaltspiele
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2

Steuerkreis

Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	40 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	100 mA
Ansprechzeit (Manueller Start tA1)	40 ms
Ansprechzeit (Automatischer Start tA2)	500 ms
Min. Einschaltdauer	50 ms
Wiederbereitschaftszeit tW	> 40 ms
Rückfallzeit tR	< 25 ms
Synchronzeitüberwachung tS	200 ms
Zulässige Testpulszeit tTP	< 1 ms
Max. Leitungswiderstand, pro Kanal	≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
Ausführung der Schaltfunktion der Eingänge	Schließer
Auswertung der Eingänge	zweikanalig

Versorgungskreis

Nennspannung U_N	AC/DC 24 V
Bemessungsleistung AC	4,4 VA
Bemessungsleistung DC	2 W
Nennfrequenz min.	50 Hz
Nennfrequenz max.	60 Hz
Betriebsspannung min.	20,4 V
Betriebsspannung max.	26,4 V
Galvanische Trennung Versorgungskreis - Steuerkreis	nein
Min. Bemessungssteuerspeisespannung Us bei AC 50 Hz	20,4 V
Max. Bemessungssteuerspeisespannung bei AC 50 Hz	26,4 V
Min. Bemessungssteuerspeisespannung bei DC	20,4 V
Max. Bemessungssteuerspeisespannung bei DC	26,4 V
Min. Bemessungssteuerspeisespannung Us bei DC	20,4 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	20,4 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz	26,4 V

Abmessungen

Tiefe	114 mm
Breite	22,5 mm
Höhe	96,5 mm

Klassifikation

ECLASS 11	27371819
ECLASS 8.1	27371819
ETIM 9.0	EC001449
ETIM 8.0	EC001449
ETIM 7.0	EC001449
ETIM 6.0	EC001449
ETIM 5.0	EC001449
ETIM 4.0	EC001449
ETIM 3.0	EC001449

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1
