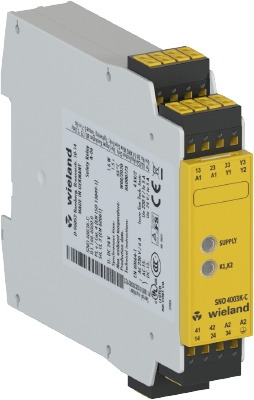

Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO4003K-C 230 VAC

Numer produktu R1.188.4010.0

Basisgerät, einkanalige Ansteuerung im Versorgungskreis, automatischer-/ manueller Reset mit Reset-Taster-Überwachung, 3 Freigaben, 1 Melder, AC 115-120 V 50-60Hz, Federkraftklemmen steckbar

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	R1.188.4010.0
Artikelbezeichnung	Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen SNO4003K-C 230 VAC
EAN	4049088206863
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85364900

Verpackungsmaße

Länge verpackt	167 mm
Breite verpackt	142 mm
Höhe verpackt	32 mm
Bruttogewicht verpackt	285 g
Nettogewicht Einzelteil	280 g
Volumen verpackt	758 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Funktionsanzeige	2 LED, grün
Luft- und Kriechstrecken zwischen den Stromkreisen	EN 60664-1
Schutzart nach EN 60529 (Gehäuse)	IP40
Schutzart nach EN 60529 (Klemmen)	IP20
Betriebsumgebungstemperatur min.	-25 °C
Betriebsumgebungstemperatur max.	55 °C
Anschlussquerschnitte Federkraftklemme	2 x 0.25mm² - 1.5mm²
Gewicht	0,25 kg
Normen	EN ISO 13849-1EN 62061; EN 62061
Geeignet für Sicherheitsfunktionen	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Mit Starteingang	ja
Stoppkategorie nach IEC 60204	0
Tragschienenmontage möglich	ja

Anschlussdaten

Abnehmbare Klemmen	ja
Ausführung des elektrischen Anschlusses	Federkraftanschluss

Sicherheitstechnische Kenngrößen

Kategorie (ISO 13849-1)	4
PL (ISO 13849-1)	Level e
SIL_CL(IEC 62061)	3
PFD_d (Low demand mode)	3,6 E-6
PFH_d (High demand mode)	8,6 E-10 1/h
HFT	1
SSF	99,5 %
DC	99 %
MTTF_d	73 a
λ_S	1570 FIT
λ_D	1570 FIT
λ_DU	16 FIT
λ_DD	1554 FIT
T_M	20 a
Proof test intervall (High demand mode)	20 a
Proof test intervall (Low demand mode)	1 a

Anwendung

Ausführung	Grundgerät
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von optoelektronischen Schutzeinric	nein
Geeignet zur Überwachung von Positionsschaltern	ja

Ausgangskreis

Freigabestrompfade	Schließer
Meldestrompfade	Öffner
Kontaktmaterial	Ag-Legierung, vergoldet
Schaltnennspannung, Freigabestrompfade AC	230 V
Schaltnennspannung, Freigabestrompfade DC	24 V
Schaltnennspannung, Meldestrompfade AC	230 V
Schaltnennspannung, Meldestrompfade DC	24 V
Max. therm. Dauerstrom I_th,Freigabestrompfade	8 A
Max. therm. Dauerstrom I_th,Meldestrompfade	5 A
Max. Summenstrom I² aller Strompfade	9 A²
Gebrauchskategorie AC-15 (Schliesser)	Ue 230V, Ie 5A
Gebrauchskategorie DC-13 (Schliesser)	Ue 24V, Ie 5A
Kurzschlussschutz (Schliesser)	Schmelzsicherung 6 A Klasse gG, Schmelzintegral < 100 A²s
Mechanische Lebensdauer	10⁷ Schaltspiele
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	0

Steuerkreis

Nennausgangsspannung DC	24 V
Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	90 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	1500 mA
Ansprechzeit (Manueller Start tA1)	60 ms
Ansprechzeit (Automatischer Start tA2)	180 ms
Min. Einschaltdauer	60 ms
Wiederbereitschaftszeit tW	> 200 ms
Rückfallzeit tR	< 80 ms
Max. Leitungswiderstand, pro Kanal	≤ (7.5 + (1.176 x UB / UN - 1) x 150) Ω
Ausführung der Schaltfunktion der Eingänge	Schließer
Auswertung der Eingänge	einkanalig

Versorgungskreis

Nennspannung U_N	AC 230 V
Bemessungsleistung AC	2,3 VA
Nennfrequenz min.	50 Hz
Nennfrequenz max.	60 Hz
Betriebsspannung min.	196 V
Betriebsspannung max.	253 V
Galvanische Trennung Versorgungskreis - Steuerkreis	ja
Min. Bemessungssteuerspeisespannung Us bei AC 50 Hz	196 V
Max. Bemessungssteuerspeisespannung bei AC 50 Hz	253 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	196 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz	253 V

Abmessungen

Tiefe	114 mm
Breite	22,5 mm
Höhe	106,5 mm

Klassifikation

ECLASS 11	27371819
ECLASS 8.1	27371819
ETIM 9.0	EC001449
ETIM 8.0	EC001449
ETIM 7.0	EC001449
ETIM 6.0	EC001449
ETIM 5.0	EC001449
ETIM 4.0	EC001449
ETIM 3.0	EC001449

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-7(c)I
REACH-SVHC Konformitätsstatus	Konform
