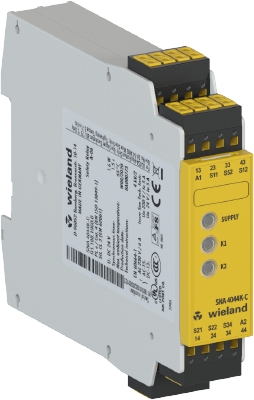

Apparecchiatura per il controllo di circuiti di corrente di sicurezza SNA4044K-C AC/DC 24V (A)

Numer produktu R1.188.1960.0

Modulo di sicurezza anche per ascensori EN 81-20/50 e bruciatori EN50156-1, azionamento a uno o due canali, reset automatico senza sorveglianza del pulsante di reset, rilevamento cortocircuito tra i canali, 4 linee di comando, 24 Vca/cc 50-60Hz, morsetti a molla estraibili

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Dati commerciali

Codice	R1.188.1960.0
Descrizione dell'articolo	Apparecchiatura per il controllo di circuiti di corrente di sicurezza SNA4044K-C AC/DC 24V (A)
EAN	4046521297525
Quantità per ordine	1 pezzo/pezzi
Paese d'origine	DE
Numero di tariffa doganale	85364900

Dimensioni dell'imballaggio

Lunghezza imballato	167 mm
Larghezza imballata	142 mm
Altezza imballata	32 mm
Peso lordo imballato	220 g
Peso netto parte singola	213 g
Volume confezionato	758 ccm
Imballo	cartone
quantità di imballaggi	1 pezzo/pezzi

Certificati/Approvazioni

Generale

Display di funzione	3 LED, verde
Percorsi d'aria e di superficie tra i circuiti di corrente	EN 60664-1
Grado di protezione sec. EN 60529 (custodia)	IP40
Grado di protezione sec. EN 60529 (morsetti)	IP20
Temperatura ambiente min.	-25 °C
Temperatura ambiente max.	65 °C
Coppia di serraggio min.	0,5 Nm
Coppia di serraggio max.	0,6 Nm
Coppia di serraggio	0,6 Nm
Sezione cavo morsetti a molla	2 x 0.25mm² - 1.5mm²
Peso	0,21 kg
Norme	EN ISO 13849-1EN 62061, EN 81-1EN 50156-1; EN 62061; EN 81-1; EN 50156-1
Adatto per funzioni di sicurezza	sì
Con funzione di muting	No
Con circuito di feedback	sì
Con contatto di start	sì
Categoria di arresto sec. IEC 60204	0
Possibile montaggio su guida	sì

Dati di connessione

Morsetti rimovibili	sì
Tipo di connessione elettrica	attacco a molla

Parametri di sicurezza

Categoria (ISO 13849-1)	4
PL (ISO 13849-1)	Livello e
SIL_CL(IEC 62061)	3
PFD_d (Low demand mode)	6,7 E-6
PFH_d (High demand mode)	8,5 E-9 1/h
HFT	1
SSF	99,5 %
DC	99 %
MTTF_d	132 a
T_M	20 a
Proof test intervall (High demand mode)	20 a

Applicazione

Esecuzione	Apparecchio di base
Adatto per il controllo di interruttori magnetici	sì
Adatto per il controllo di interruttori di prossimità	sì
Adatto per il controllo di circuiti di emergenza	sì
Adatto per il controllo di sbarramenti optoelettronici	sì
Adatto per il controllo di interruttori di posizione	sì

Circuito di uscita

Uscite di sicurezza	Contatto NA
Uscite di segnalazione	NC
Materiale del contatto	Lega Ag, dorata
Tensione nominale di commutazione, uscite di sicurezza AC	230 V
Tensione nominale di commutazione, uscite di sicurezza DC	24 V
Tensione nominale di commutazione, uscite di segnalazione AC	230 V
Max. corrente di durata I_th, attivazione circuiti	8 A
Max. corrente I² di tutti i circuiti	25 A²
Categoria di impiego AC-15 (NA)	Ue 230V, Ie 5A
Categoria di impiego DC-13 (NA)	Ue 24V, Ie 5A
Protezione contro il corto circuito (NA), con fusibile max.	Attacco morsetto sezionabile 6 A classe gG, Melting integrale< 100 A²s
Vita meccanica	Cicli di commutazione 10⁷
Numero di uscite, funzione di segnalazione, non ritardate, con contatto	0
Numero di uscite, funzione di segnalazione, ritardate, con contatto	0
Numero di uscite, di sicurezza, non ritardate, con contatto	4
Numerodi uscite, di sicurezza, ritardate, con contatto	0

Circuito di controllo

Tensione nominale in uscita DC	24 V
Corrente di ingresso ai circuiti di controllo (circuito di sicurezza / circuito di reset)	25 mA
Max. corrente di picco sugli ingressi di controllo (circuito di sicurezza / reset)	100 mA
Tempo di risposta (Start manuale tA1)	350 ms
Tempo di risposta (Start automatico tA2)	350 ms
Min. durata di picco	100 ms
Tempo di ripristino tW	750 ms
Tempo di ricaduta tR	10 ms
Tempo impulso di prova ammesso tTP	< 1 ms
Max. resistenza cavo, per canale	≤ (5 + (1.176 x UB / UN - 1) x 100) Ω
Tipo della funzione di commutazione degli ingressi	Contatto NA
Analisi degli ingressi	a due canali

Circuito di alimentazione

Tensione nominale UN	AC/DC 24 V
Carico nominale AC	2,9 VA
Carico nominale DC	1,6 W
Frequenza nominale min.	50 Hz
Frequenza nominale max.	60 Hz
Circuito di alimentazione isolamento galvanico - circuito di controllo	No
Min. tensione nominale AC per controllo, 50 Hz	20,4 V
Max. tensione nominale di alimentazione per controllo con AC, 50 Hz	26,4 V
Min. tensione nominale DC per controllo	20,4 V
Max.tensione nominale di alimentazione per controllo con DC	26,4 V
Min. tensione nominale AC per controllo, DC	20,4 V
Tensione nominale alimentazione di controllo a AC 60HZ	20,4 V
Tensione nominale alimentazione di controllo a AC 50HZ	26,4 V

Dimensioni

Profondità	114 mm
larghezza	22,5 mm
Altezza	106,5 mm

Classificazione

ECLASS 11
ECLASS 8.1	27371819
ETIM 9.0	EC001449
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC001449
ETIM 5.0	EC001449
ETIM 4.0	EC001449
ETIM 3.0	EC001449

Conformità del prodotto

REACH-SVHC conformity status	Conforme
