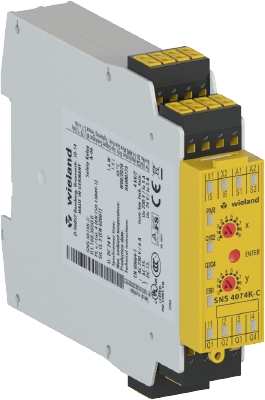

Stillstandswächter SNS 4074K-C DC 24V 9,9 HZ

Numer produktu R1.188.3630.0

Stillstandswächter (Frequenzbereich 0,1 - 9,9 Hz) mit Bypass-Funktion, automatischer-/ manueller Reset mit Reset-Taster-Überwachung, 4 sichere Halbleiterausgänge, DC 24 V, Federkraftklemmen steckbar

Nicht mehr lieferbar!

comWielandToNachfolgeProdukt

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	R1.188.3630.0
Artikelbezeichnung	Stillstandswächter SNS 4074K-C DC 24V 9,9 HZ
EAN	4049088101946
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85364900

Verpackungsmaße

Länge verpackt	167 mm
Breite verpackt	142 mm
Höhe verpackt	32 mm
Bruttogewicht verpackt	235 g
Nettogewicht Einzelteil	201 g
Volumen verpackt	758 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Funktionsanzeige	12 LED, grün/rot
Luft- und Kriechstrecken zwischen den Stromkreisen	EN 60664-1
Schutzart nach EN 60529 (Gehäuse)	IP40
Schutzart nach EN 60529 (Klemmen)	IP20
Betriebsumgebungstemperatur min.	-25 °C
Betriebsumgebungstemperatur max.	55 °C
Anzugsdrehmoment min.	0,5 Nm
Anzugsdrehmoment max.	0,6 Nm
Anzugsdrehmoment	0,6 Nm
Anschlussquerschnitte Federkraftklemme	2 x 0.25mm² - 1.5mm²
Gewicht	0,16 kg
Normen	EN ISO 13849-1EN 62061; EN 62061
Geeignet für Sicherheitsfunktionen	ja
Mit Mutingfunktion	ja
Mit Rückführkreis	ja
Mit Starteingang	ja
Stoppkategorie nach IEC 60204	0
Tragschienenmontage möglich	ja

Anschlussdaten

Abnehmbare Klemmen	ja
Ausführung des elektrischen Anschlusses	Federkraftanschluss

Sicherheitstechnische Kenngrößen

Kategorie (ISO 13849-1)	4
PL (ISO 13849-1)	Level e
SIL_CL(IEC 62061)	3
PFD_d (Low demand mode)	2,2 E-5
PFH_d (High demand mode)	5 E-9 1/h
HFT	1
DC	96 %
MTTF_d	300 a
T_M	20 a
Proof test intervall (High demand mode)	20 a

Anwendung

Ausführung	Grundgerät
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	ja

Ausgangskreis

Freigabestrompfade	Halbleiter (plus-schaltend), sicherheitsgerichtet
Meldestrompfade	Halbleiter (plus-schaltend), nicht sicherheitsgerichtet
Schaltnennspannung, Freigabestrompfade DC	30 V
Max. therm. Dauerstrom I_th,Freigabestrompfade	2 A
Max. Summenstrom I² aller Strompfade	4 A²
Kurzschlussschutz (Schliesser)	kurzschlussfest
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	4

Steuerkreis

Nennausgangsspannung DC	24 V
Eingangsstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	3 mA
max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	3,8 mA
Min. Einschaltdauer	100 ms
Wiederbereitschaftszeit tW	> 100 ms
Max. Leitungswiderstand, pro Kanal	100 m
Auswertung der Eingänge	zweikanalig

Versorgungskreis

Nennspannung U_N	DC 24 V
Bemessungsleistung DC	1,8 W
Galvanische Trennung Versorgungskreis - Steuerkreis	nein
Min. Bemessungssteuerspeisespannung bei DC	20,4 V
Max. Bemessungssteuerspeisespannung bei DC	30 V

Abmessungen

Tiefe	114 mm
Breite	22,5 mm
Höhe	106,5 mm

Klassifikation

ECLASS 11	27371811
ECLASS 8.1	27371811
ETIM 9.0	EC001448
ETIM 8.0	EC001448
ETIM 7.0	EC001448
ETIM 6.0	EC001448
ETIM 5.0	EC001448

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-7(c)I
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1
