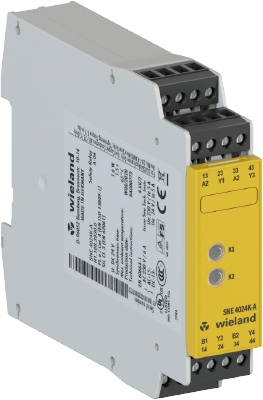

Erweiterungsgerät für Basisgeräte in Sicherheitsanwendungen SNE4024K-A DC 24V

Numer produktu R1.188.3930.0

Kontakterweiterungs-Relais, 2x2 Freigaben, 2x1 Melder, DC 24 V, Schraubklemme steckbar

Cena

Stock na zapytanie

Ilość

szt.

Strona startowa artykułu

Dane techniczne

Pobierz

Akcesoria

Posuje do

Plik PDF

Kaufmännische Daten

Artikelnummer	R1.188.3930.0
Artikelbezeichnung	Erweiterungsgerät für Basisgeräte in Sicherheitsanwendungen SNE4024K-A DC 24V
EAN	4049088166198
Bestelleinheit	1 St
Ursprungsland	DE
Zolltarifnummer	85364190

Verpackungsmaße

Länge verpackt	126 mm
Breite verpackt	102 mm
Höhe verpackt	32 mm
Bruttogewicht verpackt	225 g
Nettogewicht Einzelteil	208,5 g
Volumen verpackt	411 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Funktionsanzeige	2 LED, grün
Luft- und Kriechstrecken zwischen den Stromkreisen	EN 60664-1
Schutzart nach EN 60529 (Gehäuse)	IP40
Schutzart nach EN 60529 (Klemmen)	IP20
Betriebsumgebungstemperatur min.	-25 °C
Betriebsumgebungstemperatur max.	65 °C
Anschlussquerschnitte Schraubklemme, eindrähtig/feindrähtig	1 x 0,2 mm² - 2,5 mm² / 2 x 0,2 mm² - 1,0 mm²
Anschlussquerschnitte Schraubklemme, feindrähtig mit Aderendhülse	1 x 0,25 mm² - 2,5 mm² / 2 x 0,25 mm² - 1,0 mm²
Anzugsdrehmoment min.	0,5 Nm
Anzugsdrehmoment max.	0,6 Nm
Anzugsdrehmoment	0,6 Nm
Gewicht	0,18 kg
Normen	EN ISO 13849-1EN 62061; EN 62061
Geeignet für Sicherheitsfunktionen	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Mit Starteingang	nein
Stoppkategorie nach IEC 60204	0
Tragschienenmontage möglich	ja

Anschlussdaten

Abnehmbare Klemmen	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss

Sicherheitstechnische Kenngrößen

Kategorie (ISO 13849-1)	4
PL (ISO 13849-1)	Level e
SIL_CL(IEC 62061)	3
HFT	1
MTTF_d	73 a
T_M	20 a
Proof test intervall (High demand mode)	20 a
Proof test intervall (Low demand mode)	1 a

Anwendung

Ausführung	Erweiterungsgerät
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Geeignet zur Überwachung von NOT-AUS-Kreisen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinric	nein
Geeignet zur Überwachung von Positionsschaltern	nein
Geeignet zur Überwachung von taktilen Sensoren	nein

Ausgangskreis

Freigabestrompfade	Schließer
Kontaktmaterial	Ag-Legierung, vergoldet
Schaltnennspannung, Freigabestrompfade AC	230 V
Schaltnennspannung, Freigabestrompfade DC	24 V
Max. therm. Dauerstrom I_th,Freigabestrompfade	6 A
Max. therm. Dauerstrom I_th,Meldestrompfade	1 A
Gebrauchskategorie AC-15 (Schliesser)	Ue 230V, Ie 3A
Gebrauchskategorie DC-13 (Schliesser)	Ue 24V, Ie 1A
Kurzschlussschutz (Schliesser)	Schmelzsicherung 6 A Klasse gG, Schmelzintegral < 100 A²s
Mechanische Lebensdauer	10⁷ Schaltspiele
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	4
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	0

Steuerkreis

max. Spitzenstrom an Steuereingängen (Sicherheitskreis/Reset-Kreis)	110 mA
Ansprechzeit (Manueller Start tA1)	15 ms
Ansprechzeit (Automatischer Start tA2)	15 ms
Min. Einschaltdauer	40 ms
Wiederbereitschaftszeit tW	≤ 30 ms
Rückfallzeit tR	< 15 ms
Max. Leitungswiderstand, pro Kanal	≤ (5 + (1.333 x UB / UN - 1) x 200) Ω

Versorgungskreis

Nennspannung U_N	DC 24 V
Bemessungsleistung DC	1,4 W
Betriebsspannung min.	18 V
Betriebsspannung max.	30 V
Galvanische Trennung Versorgungskreis - Steuerkreis	nein

Abmessungen

Tiefe	114 mm
Breite	22,5 mm
Höhe	96,5 mm

Klassifikation

ECLASS 11	27371819
ECLASS 8.1	27371819
ETIM 9.0	EC001449
ETIM 8.0	EC001449
ETIM 7.0	EC001449
ETIM 6.0	EC001449
ETIM 5.0	EC001449
ETIM 4.0	EC001449
ETIM 3.0	EC001449

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1
