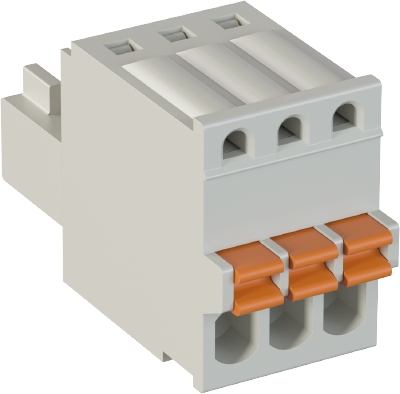

Printstik 7013 BSP / 5 OB

Codice del prodotto 27.622.3553.0

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

Array

	27.622.3553.0
	Printstik 7013 BSP / 5 OB
EAN	4049088535451
Ordre enhed	100 St
	CN
	85366990

Emballagens dimensioner

	273 mm
	216 mm
	159 mm
	874,2 g
	2,992 g
	9375,912 ccm
	pap
	100 St

Godkendelser

Generelt

ben afstand	2,5 mm
Tilslutning	Push-In tilslutning
	kasse
Antal poler	5
Integreret test sokkel	ja
Opmærkning	nej
Stik retning i forhold til lederen	180°

Specifikationer

Nominel impuls spænding
Afisoleringslængde	8 mm

Tilslutningsdata

Min. kvadrat solid	0,08 mm²
Maks. kvadrat massiv	0,5 mm²
Min. kvadrat fintkoret	0,14 mm²
Maks. kvadrat fin koret	0,5 mm²
Afisoleringslængde	8 mm

Specifikationer UL/CSA

Kvadrat UL	28-20 AWG
Spænding UL	150 V
Aktuel field ledninger	4 A
Factory wiring strøm	4 A
Kvadrat CSA	28-20 AWG
Spænding CSA	150 V
Strøm CSA	4 A

andre

Type isolationsmateriale	Termoplast
Farve	grå
Højde	11,8 mm
Længde	13,1 mm
Dybde	19,2 mm
Materiale kontaktbasis	CuSn
Materiale kontaktoverflade	Sn

Klassifikation

ECLASS 11
ECLASS 8.1	27440402
ETIM 9.0
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002638
ETIM 5.0	EC002638
ETIM 4.0	EC002638

Product compliance

ROHS conformity status
REACH-SVHC conformity status

Nome file	Description	Dimensioni	Tipo di file
Approval cURus	-	85.92 KB	PDF
Dichiarazione di conformità CE	-	307.57 KB	PDF
Dichiarazione di conformità UKCA	-	304.21 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Disegno del cliente	-	63.10 KB	PDF
Disegno del cliente DXF	-	1.18 MB	DXF
Disegno del cliente TIFF	-	60.97 KB	TIF

Nome file	Description	Dimensioni	Tipo di file
Dati CAD-IGES	-	1.10 MB	IGS
Dati CAD-JT	-	3.43 KB	JT
Dati CAD-STEP	-	378.21 KB	STP
Immagine del prodotto in 3D	-	394.05 KB	PDF

Nome file	Description	Dimensioni	Tipo di file
Depliant	-	10.06 MB	PDF

Nome file	Description	Dimensioni	Tipo di file
Certificato RoHS	-	197.18 KB	PDF
Dichiarazione REACH SVHC	-	196.86 KB	PDF
