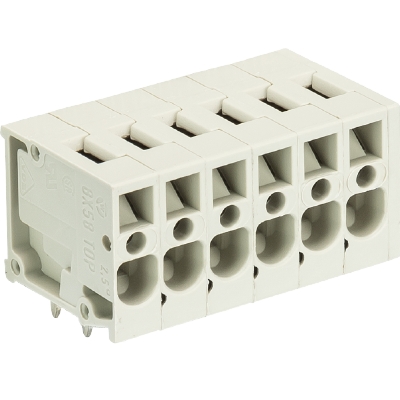

printed circuit board terminal 8258 TOP H

Codice del prodotto 25.791.0153.0

No longer available!

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

commercial data

article number	25.791.0153.0
article description	printed circuit board terminal 8258 TOP H
EAN	4015573503489
order unit	100 piece(s)
country of origin	DE
customs tariff number	85369010

packaging dimensions

length packed	0 mm
width packed	0 mm
height packed	0 mm
gross weight packed	0 g
net weight single part	1.224 g
volume packed	0 ccm
packaging quantity	0 piece(s)

certificates / approvals

general

modular spacing	5.08 mm
connection type	spring clamp connection
soldering process	wave soldering
packaging	carton
number of poles	1
conductor to circuit board	180°
number of levels	1
integrated test socket	yes
insulation plate	no
retaining pins	no
marking	no

technical data

nominal cross section	2.5 mm²
rated current	16 A
overvoltage category I	1000 V
overvoltage category II	690 V
overvoltage category III	250 V
rated impulse voltage	4 kV
wire strip length	9 mm

connection data

minimum cross section solid	0.14 mm²
maximum cross section solid	4 mm²
minimum cross section fine stranded	0.14 mm²
maximum cross section fine stranded	2.5 mm²
wire strip length	9 mm

technical data UL/CSA

cross section UL	30-12 AWG
voltage UL	300 V
current field wiring	20 A
current factory wiring	20 A
cross section CSA	22-12 AWG
voltage CSA	300 V
current CSA	20 A

other

type of insulation material	thermoplastic
color	grey
height	17.8 mm
length	5.08 mm
depth	15.45 mm
material attachment screw	none
material contact base	E-Cu
material contact surface	Sn
tightening torque note	if soldered additional mechanical fixing necessary

classification

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0	EC002643
ETIM 7.0	EC002643
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

product compliance

ROHS conformity status	compliant
REACH-SVHC conformity status	compliant
