connecteur RST16I5/4S S1 ZT6S L BR

Codice del prodotto 46.052.4551.4

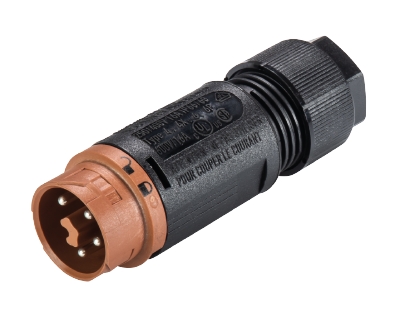

RST® MINI connecteur, droit, nombre de pôles 4, mâle, type de connexion connexion à vis, tension nominal 50 V / 120 V, courant nominal 16 A, diamètre du câble 7,1 - 13 mm, couleur de codage / insert de contact marron

Prezzo

Stock Su richiesta

Quantità

Piece(s)

Start page per gli articoli

Dati tecnici

Download

Accessori

Controparte

Stampa PDF

données commerciales

numéro d'article	46.052.4551.4
description de l'article	connecteur RST16I5/4S S1 ZT6S L BR
EAN	4049088290084
unité de commande	100 pièce(s)
pays d'origine	DE
numéro de tarif douanier	85366990

dimensions de l’emballage

longueur emballée	318 mm
largeur emballée	288 mm
hauteur emballée	125 mm
poids brut emballé	2960 g
poids net pièce unique	27,6 g
volume emballé	11448 ccm
conditionnement	carton
quantité d'emballages	100 pièce(s)

certificats/approbations

général

courant nominal	16 A
tension nominal	50 V / 120 V
tension nominale d'impultion	4 kV
soulagement de la tension	oui
degré de pollution	3
verrouillable	auto-bloquant (peut être libéré à la main)
couleur de codage / insert de contact	marron
Marquage de pôle	1, 2, 3, 4
couleur du boîtier avec décharge de traction	noir
RAL-Nummer Codierung/Kontakteinsatz	8002

données de connexion

diamètre du câble max.	13 mm
diamètre du câble min.	7,1 mm
section de raccordement solide mm² max.	2,5 mm²
section de raccordement solide mm² min.	0,25 mm²
section de raccordement multifilaire max.	2,5 mm²
section de connexion à fils fins mm² min	0,25 mm²
terminaison par pôle	1
longueur de dégainage	25 mm
longueur de la bande de fil	8 mm

données techiques UL

tension nominale UL	600 V
courant nominal UL	16 A
section de raccordement solide AWG min.	22 AWG
section de raccordement solide AWG max.	14 AWG
connection cross section stranded min.	22 AWG
section de raccordement solide AWG max.	14 AWG
degré de protection (NEMA)	4, 4X, 6, 6P
logement de classification UL	UL-V2
classification UL Soulagement de la souche	UL-V0

version

version	mâle
type de connexion	connexion à vis
classe de protection (IP)	IP66/68 (3m;2h) /IP69

matériel

matériau du boîtier	polyamide
sans halogène	oui
matériel de contact	CuZn
résistance au feu	0,147 kWh/St
partie isolante Résistance à la température continue	100 °C
traitement de surface	plaqué argent

dimensions

longueur	74 mm
largeur	24 mm
hauteur	24 mm

remarque

remarque	les raccords à vis de tous les RST® conviennent au raccordement de conducteurs non préparés (sans embouts) conformément à la norme EN 60999-1.

classification

ECLASS 11
ECLASS 8.1	27440605
ETIM 9.0	EC002560
ETIM 8.0	EC002560
ETIM 7.0	EC002560
ETIM 6.0	EC002560
ETIM 5.0	EC002560
ETIM 4.0	EC002560

conformité du produit

statut de conformité RoHS	conforme avec des exceptions
exemptions ROHS	III-6(c)
statut de conformité REACH-SVHC	doit être déclaré
substances REACH-SVHC	Lead
REACH-SVHC Numéros CAS	7439-92-1
