Número de pieza	25.181.1153.0

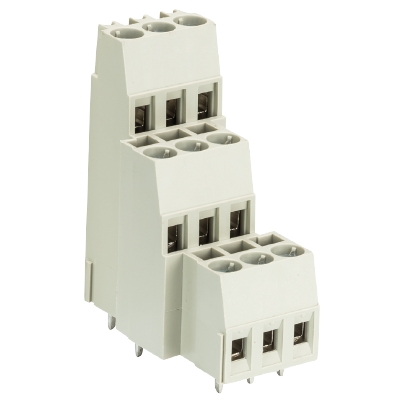

Descripción de los artículos	Conector de circuito impreso 8291 D / 11 / 33
EAN	4015573557925
Unidad de embalaje	20 pieza(s)
País de origen	DE
Número del arancel aduanero	85369010

Certificaciones / Homologaciones

Datos generales

número de espacios	5,08 mm
Tipo de conexión	conexión por tornillo
Proceso de soldadura	Soldadura por onda
Empaquetado	Cartón
Número de polos	33
Conductor al circuito impreso	180°
Número de pisos	3
Enchufe de test integrado	Sí
Placa aislante	No
Pin de sujeción	No
Etiquetaje	Sí

Datos técnicos

Sección nominal del conductor	2.5 mm²
Corriente Asignada	16 A
Categoría de sobretensión I	1000 V
Categoría de sobretensión II	690 V
Categoría de sobretensión III	250 V
Tensión de cortocircuito	4 kV
Desforrado del conductor	6,5 mm

Datos de conexión

Mínima sección del conductor rígida	0,14 mm²
Máxima sección rígida del conductor	2,5 mm²
Mínima sección del conductor flexible	0,14 mm²
Máxima sección del conductor multifilar	2,5 mm²
Desforrado del conductor	6,5 mm

Datos técnicos UL/CSA

Otros

Material de aislamiento	Termoplástico
Color	Gris
Altura	40 mm
Longitud	58,42 mm
Profundidad	33,5 mm
Material del tornillo de fijación	Acero
Material del conector base	E-Cu
Material de la superficie del conector	Sn
Par de apriete	0,5 Nm

Nota

Nota	con cableado de H05V...

Clasificación

Nom de fichier	Description	taille du fichier	type
dessin dimensionnel	-	40.58 KB	PDF
gabarit de perçage	-	22.52 KB	PDF

Nom de fichier	Description	taille du fichier	type
brochure	-	10.06 MB	PDF
