Leiterplattenklemme 8190 / 20 / 10 OB

Numéro d'article 25.133.1053.0

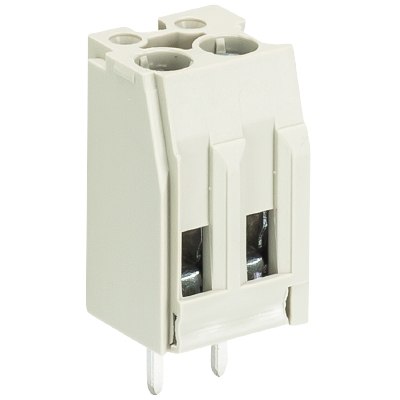

Leiterplattenklemme mit Schraubanschluss mit Zugbügelklemmkörper, 10-polig, mit Lötpin (3,5mm), maximaler Anschlussquerschnitt: 2,5 mm², Rastermaß: 5 mm, Verpackungsart: Karton, Farbe: grau

Nicht mehr lieferbar!

page d'accueil de l'article

données techniques

téléchargements

accessoires

assemblés

impression PDF

Kaufmännische Daten

Artikelnummer	25.133.1053.0
Artikelbezeichnung	Leiterplattenklemme 8190 / 20 / 10 OB
EAN	4015573173866
Bestelleinheit	50 St
Ursprungsland	DE
Zolltarifnummer	85369010

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Nettogewicht Einzelteil	20,86 g
Volumen verpackt	0 ccm
Verpackungsmenge	0 St

Zulassungen

Allgemein

Rastermaß	10 mm
Anschlussart	Schraubanschluss
Lötprozess	Wellenlöten
Verpackungsart	Schachtel
Polzahl	10
Leiter zur Platine	180°
Anzahl der Etagen	1
Integrierte Prüfbuchse	ja
Isolierplatte	ja
Fixiernocken	nein
Beschriftung	nein

Technische Daten

Nennquerschnitt	2.5 mm²
Bemessungsstrom	16 A
Bemessungsspannung VG1	1000 V
Bemessungsspannung VG2	690 V
Bemessungsspannung VG3	250 V
Bemessungsstoßspannung	4 kV
Abisolierlänge	6,5 mm

Anschlussdaten

Minimaler Querschnitt eindrähtig	0,14 mm²
Maximaler Querschnitt eindrähtig	4 mm²
Minimaler Querschnitt feindrähtig	0,14 mm²
Maximaler Querschnitt feindrähtig	2,5 mm²
Abisolierlänge	6,5 mm

Technische Daten UL/CSA

Querschnitt UL	22-12 AWG
Spannung UL	300 V
Strom Field Wiring	15 A
Strom Factory Wiring	15 A
Querschnitt CSA	22-14 AWG
Spannung CSA	300 V
Strom CSA	10 A

Sonstige

Isolierstoffart	Thermoplast
Farbe	grau
Höhe	18,5 mm
Länge	100,86 mm
Tiefe	11 mm
Werkstoff Klemmschraube	Stahl
Werkstoff Kontakt Basis	E-Cu
Werkstoff Kontakt Oberfläche	Sn
Anzugsdrehmoment	0,4 Nm

Klassifikation

ECLASS 11	27460101
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0	EC002643
ETIM 7.0	EC002643
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform
