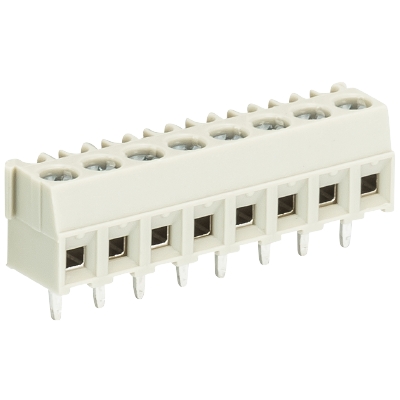

Morsetto per circuito stampato 8893 / 2

Articlenr. 25.196.0253.0

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Dati commerciali

Codice	25.196.0253.0
Descrizione dell'articolo	Morsetto per circuito stampato 8893 / 2
EAN	4015573318120
Quantità per ordine	100 pezzo/pezzi
Paese d'origine	DE
Numero di tariffa doganale	85369010

Dimensioni dell'imballaggio

Lunghezza imballato	79 mm
Larghezza imballata	59 mm
Altezza imballata	45 mm
Peso lordo imballato	107 g
Peso netto parte singola	1 g
Volume confezionato	210 ccm
Imballo	cartone
quantità di imballaggi	100 pezzo/pezzi

Certificati/Approvazioni

Generale

Passo	3,81 mm
Tipo di attacco	attacco a vite
Processo a saldare	Saldatura a onda
Imballo	Scatola
Numero di poli	2
Cavo rispetto al circuito stampato	180°
Numero di piani	1
Presa di prova integrata	sì
Piastrina di isolamento	No
Camme di fissaggio	No
Siglatura	sì

Dati tecnici

Sezione nominale	1 mm²
Corrente nominale	10 A
Categoria di sovratensione I	690 V
Categoria di sovratensione II	250 V
Categoria di sovratensione III	160 V
Tensione nominale di tenuta	2.5 kV
Lunghezza di spelatura	5 mm

Dati di connessione

Sezione minima cavo rigido	0,14 mm²
Massima sezione cavo rigido	1,5 mm²
Sezione minima cavo flessibile	0,14 mm²
Massima sezione cavo flessibile	1 mm²
Lunghezza di spelatura	5 mm

Dati tecnici UL/CSA

Sezione UL	30-16 AWG
Tensione UL	300 V
Field wiring di corrente	10 A
Factory wiring di corrente	10 A
Sezione CSA	30-16 AWG
Tensione CSA	300 V
Corrente CSA	10 A

Altro

Tipo di materiale isolante	Termoplastico
Colore	grigio
Altezza	8,5 mm
Lunghezza	7,62 mm
Profondità	7,2 mm
Materiale vite di serraggio	Acciaio
Materiale contatto base	CuSn
Materiale contatto superficie	Sn
Nota per coppia di serraggio	se saldato, serve un fissaggio meccanico aggiuntivo
Coppia di serraggio	0,2 Nm

Classificazione

ECLASS 11
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0
ETIM 7.0
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Conformità del prodotto

ROHS conformity status	Conforme alle eccezioni
ROHS Eccezioni	III-6(c)
REACH-SVHC conformity status	Dichiarabile
REACH sostanze	Lead
REACH CAS-Numero	7439-92-1

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	48.04 KB	PDF
UKCA Declaration of Conformity	-	43.37 KB	PDF
approval CSA	-	2.69 MB	PDF
approval SEV	-	135.48 KB	PDF
approval UR	-	180.24 KB	PDF

Filename	Description	Filesize	File type
dimensional drawing	-	21.96 KB	PDF
drilling template	-	18.14 KB	PDF

Filename	Description	Filesize	File type
brochure	-	10.06 MB	PDF

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	197.83 KB	PDF
RoHS certificate	-	197.86 KB	PDF
