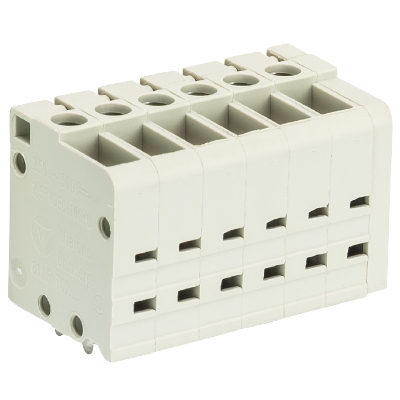

Leiterplattenklemme 8185 / 16 TOP V

Articlenr. 25.741.1653.0

Leiterplattenklemme mit Front-/Top-Schraubanschluss, 16-polig, beschriftete Version, mit Lötpin (3,5mm), maximaler Anschlussquerschnitt: 2,5 mm², Rastermaß: 5 mm, Verpackungsart: Karton, Farbe: grau

Nicht mehr lieferbar!

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Kaufmännische Daten

Artikelnummer	25.741.1653.0
Artikelbezeichnung	Leiterplattenklemme 8185 / 16 TOP V
EAN	4015573447813
Bestelleinheit	50 St
Ursprungsland	DE
Zolltarifnummer	85369010

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Nettogewicht Einzelteil	58,736 g
Volumen verpackt	0 ccm
Verpackungsmenge	0 St

Zulassungen

Allgemein

Rastermaß	5 mm
Anschlussart	Schraubanschluss
Lötprozess	Wellenlöten
Verpackungsart	Schachtel
Polzahl	16
Leiter zur Platine	90°
Anzahl der Etagen	1
Integrierte Prüfbuchse	nein
Isolierplatte	nein
Fixiernocken	nein
Beschriftung	nein

Technische Daten

Nennquerschnitt	2.5 mm²
Bemessungsstrom	16 A
Bemessungsspannung VG1	1000 V
Bemessungsspannung VG2	690 V
Bemessungsspannung VG3	250 V
Bemessungsstoßspannung	4 kV
Abisolierlänge	9 mm

Anschlussdaten

Minimaler Querschnitt eindrähtig	0,14 mm²
Maximaler Querschnitt eindrähtig	4 mm²
Minimaler Querschnitt feindrähtig	0,14 mm²
Maximaler Querschnitt feindrähtig	2,5 mm²
Abisolierlänge	9 mm

Technische Daten UL/CSA

Querschnitt UL	22-12 AWG
Spannung UL	300 V
Strom Field Wiring	20 A
Strom Factory Wiring	25 A
Querschnitt CSA	22-12 AWG
Spannung CSA	300 V
Strom CSA	20 A

Sonstige

Isolierstoffart	Thermoplast
Farbe	grau
Höhe	20,5 mm
Länge	82,5 mm
Tiefe	18,5 mm
Werkstoff Klemmschraube	Stahl
Werkstoff Kontakt Basis	E-Cu
Werkstoff Kontakt Oberfläche	Sn
Bemerkung Anzugsdrehmoment	im eingelöteten Zustand ist eine zusätzliche mecha
Anzugsdrehmoment	0,4 Nm

Klassifikation

ECLASS 11	27460101
ECLASS 8.1	27440401
ETIM 9.0	EC002643
ETIM 8.0	EC002643
ETIM 7.0	EC002643
ETIM 6.0	EC002643
ETIM 5.0	EC002643
ETIM 4.0	EC002643

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	48.04 KB	PDF
UKCA Declaration of Conformity	-	43.37 KB	PDF
approval CSA	-	2.69 MB	PDF
approval UR	-	180.24 KB	PDF

Filename	Description	Filesize	File type
dimensional drawing	-	24.59 KB	PDF
drilling template	-	19.44 KB	PDF

Filename	Description	Filesize	File type
brochure	-	10.06 MB	PDF

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	196.86 KB	PDF
RoHS certificate	-	197.18 KB	PDF
