Wieland Shop

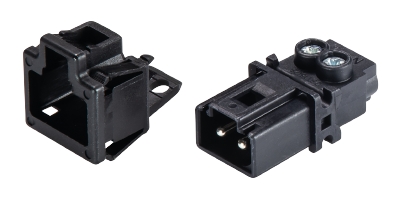

Geräteanschluss GST15I2S S1 R SW

Articlenr. 91.922.9053.1

gesis® MINI Geräteanschluss, Snap-In, Materialstärke des Gehäuses: 0,5 - 1,5 mm, Polzahl 2, Ausführung Stecker, Anschlussart Schraubanschluss, Bemessungsspannung 250 V, Bemessungsstrom 16 A, Codierfarbe / Kontakteinsatz schwarz

Price

Stock on request

Quantity

pieces

Article start page

Technical data

Downloads

Accessories

Fits with

Data sheet

Kaufmännische Daten

Artikelnummer	91.922.9053.1
Artikelbezeichnung	Geräteanschluss GST15I2S S1 R SW
EAN	4015573906174
Bestelleinheit	100 St
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	205 mm
Breite verpackt	180 mm
Höhe verpackt	125 mm
Bruttogewicht verpackt	805 g
Nettogewicht Einzelteil	6,7 g
Volumen verpackt	4612,5 ccm
Verpackungsart	Karton
Verpackungsmenge	100 St

Zulassungen

Allgemein

Bemessungsstrom	16 A
Bemessungsspannung	250 V
Verschmutzungsgrad	2
Mechanische Codierung Code	Code 1
Bemessungsstoßspannung	4 kV
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	schwarz
Polkennzeichnung	L, N
Farbe des separaten Adapterstücks (falls vorhanden)	schwarz

Anschlussdaten

Anschlussquerschnitt eindrähtig mm² max.	2,5 mm²
Anschlussquerschnitt eindrähtig mm² min.	0,5 mm²
Anschlussquerschnitt feindrähtig mm² max.	2,5 mm²
Anschlussquerschnitt feindrähtig mm² min.	0,5 mm²
Anschlüsse pro Pol	1
Abisolierlänge	8 mm

Ausführung

Ausführung	Stecker
Anschlussart	Schraubanschluss
Steckrichtung	gerade
Schutzart (IP)	IP20
Gehäusewandstärke (min.)	0,5 mm
Gehäusewandstärke (max.)	1,5 mm
Einbauvariante	Snap-In

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0,031 kWh/St
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	30,2 mm
Breite	18 mm
Höhe	19,6 mm

Klassifikation

ECLASS 11	27440602
ECLASS 8.1	27440602
ETIM 9.0	EC002566
ETIM 8.0	EC002566
ETIM 7.0	EC002566
ETIM 6.0	EC002566
ETIM 5.0	EC002566
ETIM 4.0	EC002566

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Lead
REACH-SVHC CAS-Nummern	7439-92-1

Filename	Description	Filesize	File type
EC Declaration of Conformity	-	38.60 KB	PDF
UKCA Declaration of Conformity	-	36.72 KB	PDF
approval CQC	-	3.57 MB	PDF
approval CSA	-	91.69 KB	PDF
approval UR	-	192.21 KB	PDF
approval VDE	-	1.76 MB	PDF

Filename	Description	Filesize	File type
customer drawing	-	104.43 KB	PDF
customer drawing	-	102.29 KB	TIF
customer drawing DXF	-	2.25 MB	DXF
dimensional drawing	-	23.47 KB	PDF

Filename	Description	Filesize	File type
3D product image	-	390.21 KB	PDF
CAD STEP data	-	1.04 MB	STP
IGES data	-	2.80 MB	IGS
JT data	-	189.07 KB	JT

Filename	Description	Filesize	File type
REACH info	-	68.37 KB	PDF
tender text (DOCX)	-	14.53 KB	DOCX
tender text (TXT)	-	715.00 B	TXT

Filename	Description	Filesize	File type
Declaración REACH SVHC	-	197.73 KB	PDF
RoHS certificate	-	197.76 KB	PDF
